4.2 EZLink-Sensoranschluss
WICHTIG (HINWEIS)
Maximale Kabellänge zwischen Messumformer und
Sensor(en) – siehe Bedienungsanleitung des Sensors.
Der Messumformer Aztec AWT440 wird standardmäßig mit
2 EZLink-Sensoranschlüssen geliefert.
Erläuterungen zu Abb. 4.5:
1. Richten Sie die Anschlussstifte des
Sensorkabel-Steckverbinders
Buchsenkontakten im EZLink-Steckverbinder
fügen Sie die Steckverbinder zusammen.
2. Drehen Sie die Mutter
Steckverbinder zu sichern.
Der Messumformer erkennt den Typ des angeschlossenen
Sensors automatisch.
WICHTIG (HINWEIS)
Ein einzelner Messumformer Aztec AWT440 kann die
Eingänge von bis zu 4 Sensoren überwachen. An ein
einzelnes intelligentes Sensorschnittstellenmodul
können 2 Sensoren angeschlossen werden. Zur
Überwachung von 4 Sensoren müssen daher
2 Eingangsmodule am Messumformer angeschlossen
werden.
WICHTIG (HINWEIS)
Wenn Sie die Sensorverlängerungskabel installieren,
stellen Sie sicher, dass der Kabelstecker (Ende mit
Schild) in Richtung Messumformer installiert ist.
C
A

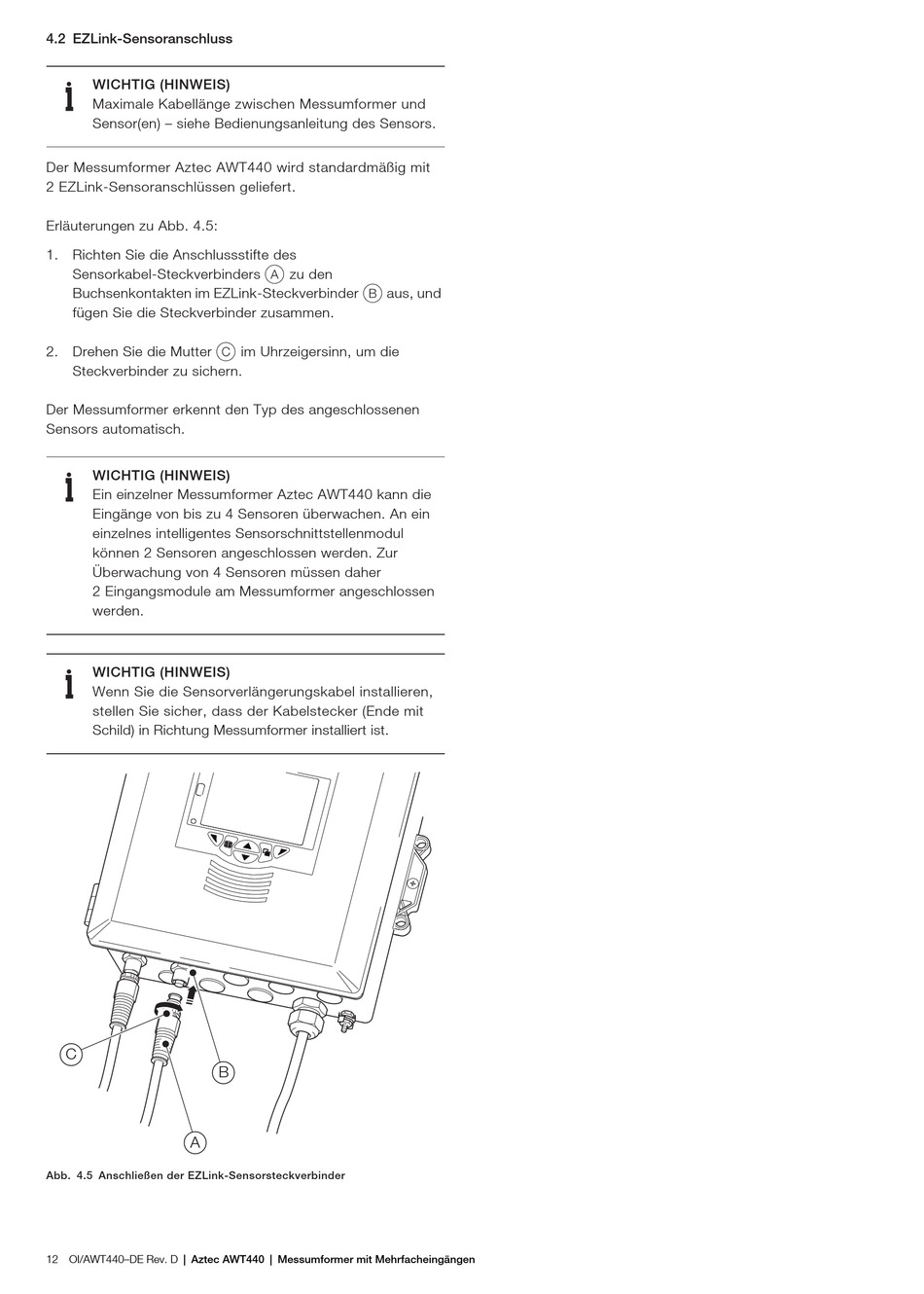

Abb. 4.5 Anschließen der EZLink-Sensorsteckverbinder
12 OI/AWT440–DE Rev. D | Aztec AWT440 | Messumformer mit Mehrfacheingängen
