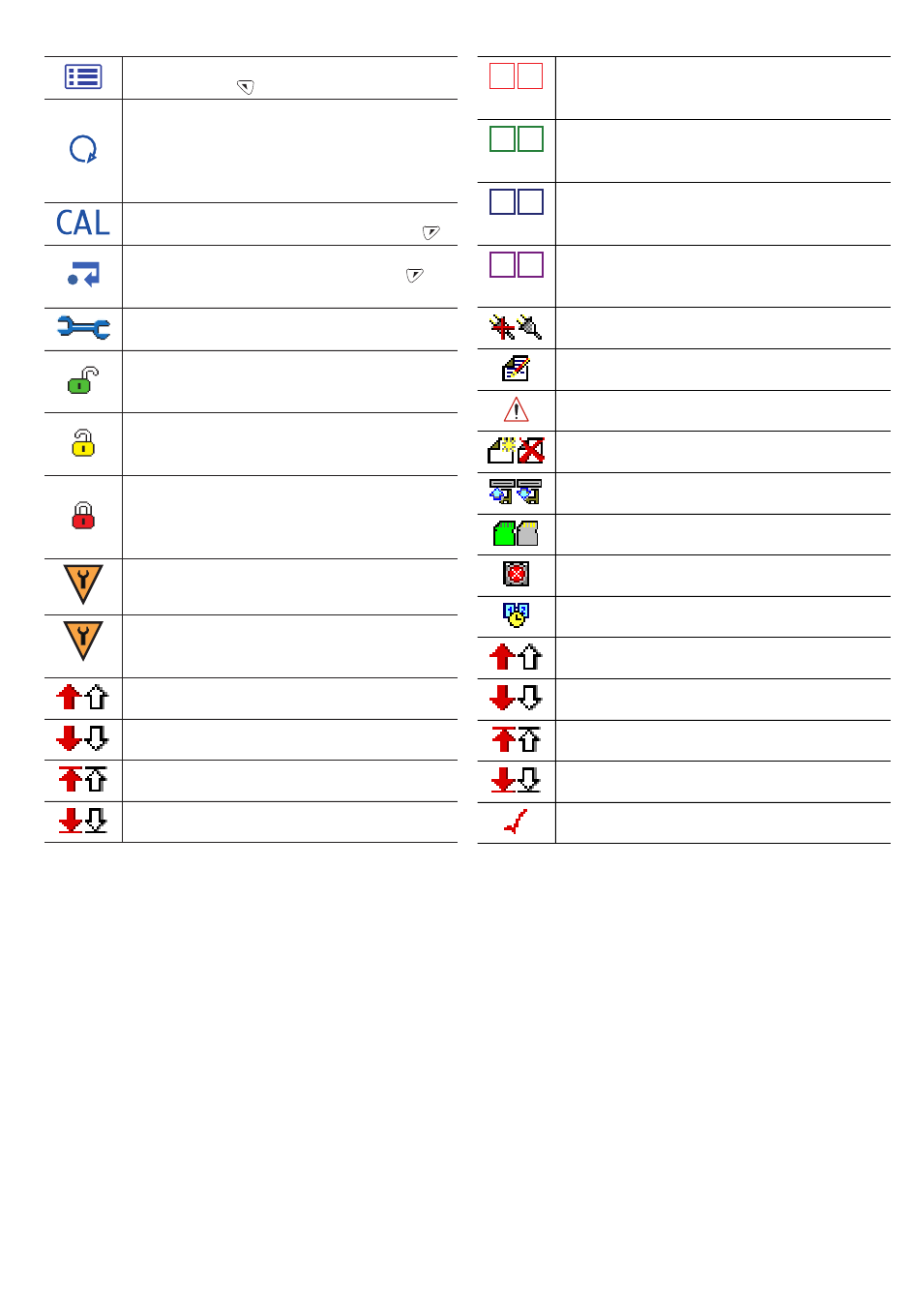

11.3 Symbole in der Statusleiste
Bedienermenü – Zeigt das Bedienermenü an,
wenn die Taste
Autoscroll – Zeigt an, dass Bediener seiten
nacheinander angezeigt werden. Wird nur
angezeigt, wenn Autoscroll im Bedienermenü
aktiviert wurde. Ist deaktiviert, wenn die Anzeige
nur einer Bediener seite konfiguriert wurde.
Kalibrierung – Schnellzugriff auf die
Kalibrierungsseite durch Drücken der Taste
Eingabe – Wählt die hervorgehobene Option in
den Bedienermenüs aus, wenn die Taste
gedrückt wird.
Service-Ebene – Zeigt an, dass Alarme und
Analogausgänge gehalten werden.
Erweiterte Ebene – Zeigt an, dass die Parameter
der erweiterten Ebene für den aktuellen Benutzer
aktiviert sind.
Kalibrierungsebene – Zeigt an, dass die
Parameter der Kalibrierungsebene für den
aktuellen Benutzer aktiviert sind.
Nur-Anzeige-Ebene – Zeigt an, dass sich der
Messumformer im schreibgeschützten Modus
befindet. Alle Parameter sind gesperrt und können
nicht konfiguriert werden.
Reinigung – Zeigt an, dass eine manuelle oder
automatische Reinigung durchgeführt wird.
Im Halte-Modus – Zeigt an, dass sich
Alarme/Analogausgänge in einem manuellen
Haltestatus befinden.
Alarm „Prozess hoch" – aktiv/inaktiv.
Alarm „Prozess niedrig" – aktiv/inaktiv.
Alarm „Max. verriegelt" – aktiv/inaktiv.
Alarm „Min. verriegelt" – aktiv/inaktiv.
gedrückt wird.
11.4 Protokollsymbole
Quelle: Sensor 1 (rot)
S1
T1
S1 = Prozesswert von Sensor 1.
T1 = Temperatur von Sensor 1.
Quelle: Sensor 2 (grün)
S2
T2
S2 = Prozesswert von Sensor 2.
T2 = Temperatur von Sensor 2.
Quelle: Sensor 3 (blau)
S3
T3
S3 = Prozesswert von Sensor 3.
.
T3 = Temperatur von Sensor 3.
Quelle: Sensor 4 (violett)
S4
T4
S4 = Prozesswert von Sensor 3.
T4 = Temperatur von Sensor 4.
Stromversorgung ausgefallen/wiederhergestellt.
Konfiguration geändert.
Systemfehler.
Datei erstellt/gelöscht.
Medium angeschlossen/entfernt.
Medium online/offline.
Medium voll.
Datum/Uhrzeit oder Sommerzeitumstellung geändert.
Alarm „Prozess hoch" – aktiv / inaktiv.
Alarm „Prozess niedrig" – aktiv / inaktiv.
Alarm „Max. verriegelt" – aktiv / inaktiv.
Alarm „Min. verriegelt" – aktiv / inaktiv.
Alarm bestätigt
Aztec AWT440 | Messumformer mit Mehrfacheingängen | OI/AWT440–DE Rev. D 29
