ABB Aztec AWT440 Bedienungsanleitung Seite 47

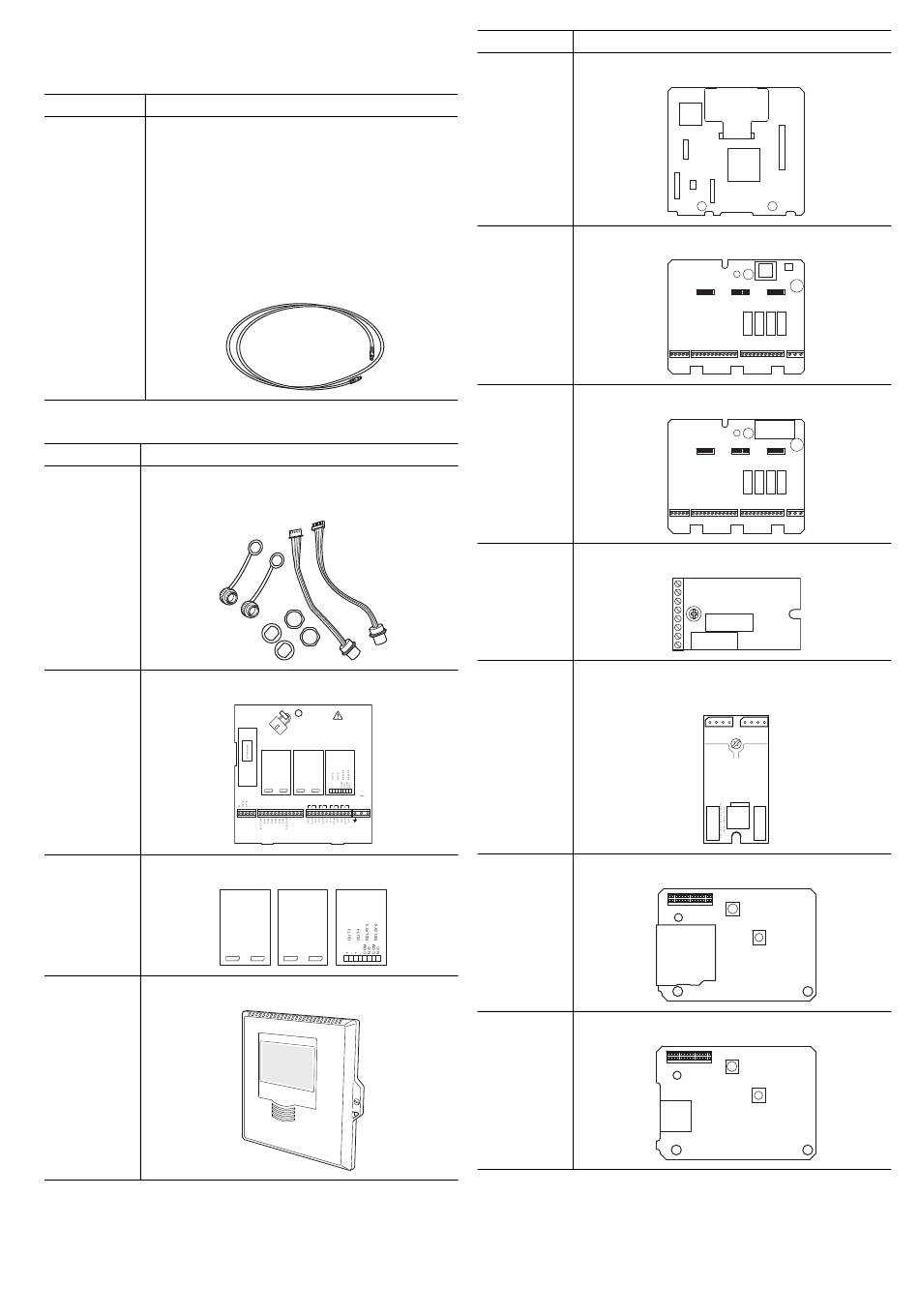

Anhang C – Ersatzteile
C.1 Sensorverlängerungskabel EZLink
Teilenummer Beschreibung
Baugruppe Sensorverlängerungskabel EZLink:
AWT4009010 1 m
AWT4009050 5 m
AWT4009100 10 m
AWT4009150 15 m
AWT4009250 25 m
AWT4009500 50 m
AWT4009000 100 m
C.2 Ersatzteile Messumformer Aztec AWT440
Teilenummer Beschreibung
AWT440707 AWT440 Messumformer Schott-
steckersatz (120 mm)
AWT440708 AWT440 Klemmenabdeckung
AWT440709 AWT440 Optionskartenetiketten
AWT440710 AWT440 Ersatzeilsatz Klappenbaugruppe (ABB)
UP TO 240V AC BEHIND THIS PANEL
ISOLATE BEFORE REMOVING.
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK
ALL RELAY OUTPUTS MUST BE CONNECTED TO THE
SAME PHASE OF A COMMON SOURCE.
I/O MODULES
POSITION 1 POSITION 2 POSITION 3
CM40/0225 CM40/0225 CM40/0235
DUAL Rs485 DUAL Rs485 ANALOGUE OUTPUT
SMART SENSOR SMART SENSOR MODULE
INTERFACE MODULE INTERFACE MODULE
COMMS
MODULE
PROFIBUS DP
100 - 240 V AC
50/60 Hz
30 W max
1 2 3 4 5 N L
OUT 1 OUT 2
–– COMMS ––
RELAY 1 RELAY 2 RELAY 3 RELAY 4
CM40/0225 CM40/0225 CM40/0235
DUAL Rs485 DUAL Rs485 ANALOGUE OUTPUT
SMART SENSOR SMART SENSOR MODULE
INTERFACE MODULE INTERFACE MODULE
Teilenummer Beschreibung
AWT440720 AWT440 Ersatzteilsatz Prozessorplatine
AWT440721 AWT440 AC Ersatzteilsatz Hauptplatine
AWT440722 AWT440 DC Ersatzteilsatz Hauptplatine
AWT440723 AWT440 Ersatzeilsatz Leiterplatte Analogausgang
AWT440727 AWT440 Zweikanaliger Sensoreingang Leiterplatte
(digital RS485)
AWT440728 AWT440 Ersatzeilsatz Leiterplatte SD-Speicher
AWT440729 AWT440 Ersatzeilsatz Leiterplatte USB-Speicher
Aztec AWT440 | Messumformer mit Mehrfacheingängen | OI/AWT440–DE Rev. D 47
