4.1 Spannungsversorgungsanschluss
GEFAHR– Gefahr schwerer Gesundheitsschäden/ Lebensgefahr
Nur USA und Kanada
Die Verwendung der gelieferten Kabelverschraubungen
und des Anschlusskabels zur Verbindung der
Netzstromversorgung mit Netzeingang und
Relaiskontaktausgang ist nicht zulässig.
Erläuterungen zu Abb. 4.4:
1. Lösen Sie die Befestigungsschraube
geeigneten Schraubendreher, und öffnen Sie die Klappe
des Messumformergehäuses.
2. Lösen Sie die Befestigungsschraube
C
die Abdeckplatte
ab.
3. Entfernen Sie den Blindstopfen
D
Sicherungsklammer
4. Bringen Sie die Kabelverschraubung
befestigen Sie sie mit der Mutter
5. Entfernen Sie die Abdeckung der Kabelverschraubung
und ziehen Sie das Stromversorgungskabel
Abdeckung.
6. Ziehen Sie das Kabel durch die Kabelverschraubung
und in das Gehäuse ein.
WICHTIG (HINWEIS) Die Kabelverschraubungen
werden mit Buchsen mit einer oder zwei Bohrungen
geliefert. Verwenden Sie für das Netzstromkabel
eine Buchse mit einer Bohrung.
7. Stellen Sie die Verbindungen zu den Anschlussklemmen
für die Spanungsversorgung her.
8. Ziehen Sie die Abdeckung der Kabelverschraubung
9. Bringen Sie die Abdeckplatte
Sie die Befestigungsschraube
10. Schließen Sie die Klappe des Messumformergehäuses, und
montieren Sie die Befestigungsschraube
A
mit einem
B
, und nehmen Sie
E
, indem Sie die
vom Blindstopfen schieben.
F
an, und
G
.
J
durch die
H
C
wieder an, und montieren
B
.
A
.
A
H
,
F
K
fest.

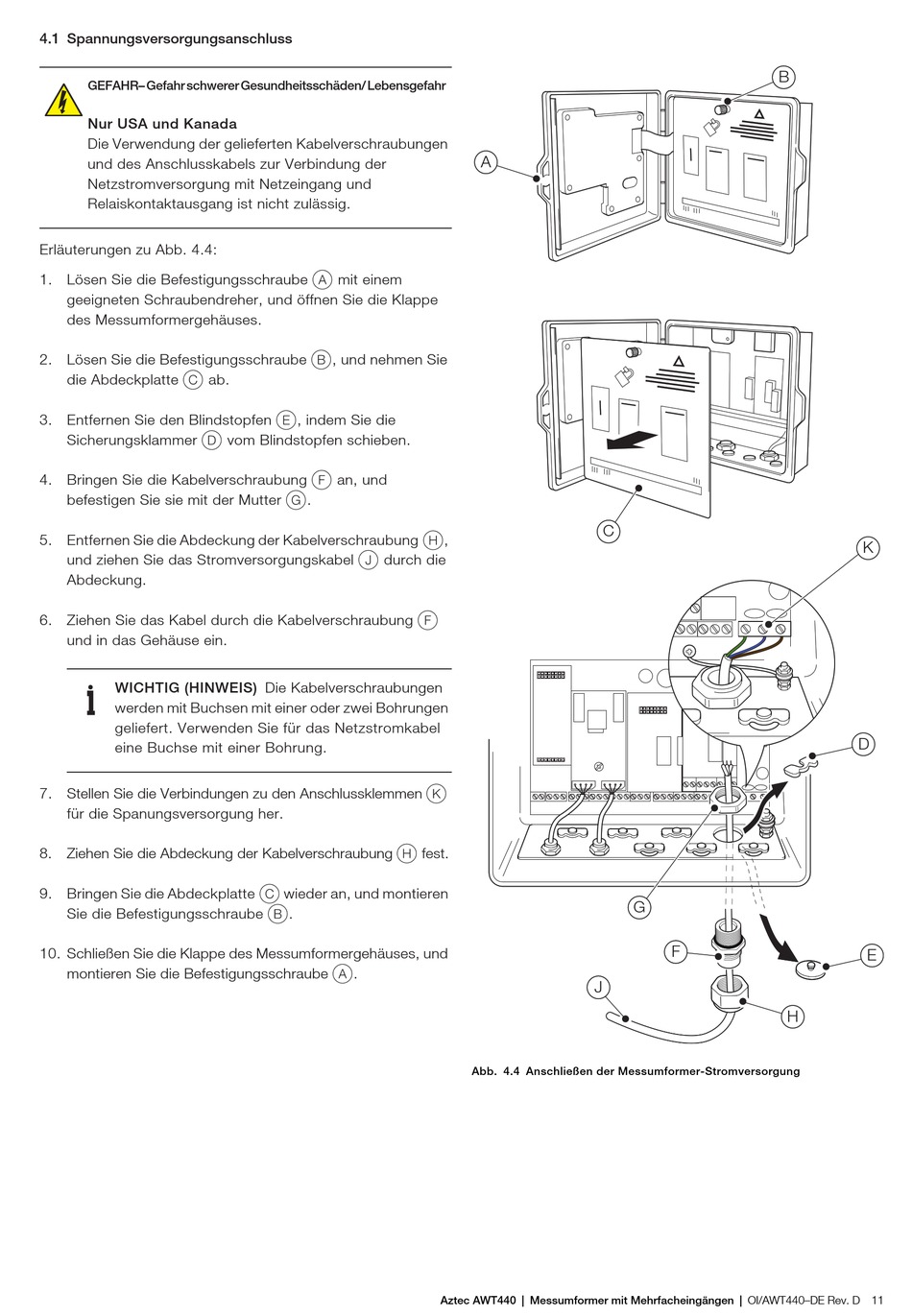

Abb. 4.4 Anschließen der Messumformer-Stromversorgung
Aztec AWT440 | Messumformer mit Mehrfacheingängen | OI/AWT440–DE Rev. D 11
C
SK5
I/O MODULE 3
G
F
J
B
K
D
E
H
