8.2 Betriebsarten
Der Messumformer verfügt über vier Betriebsarten, die alle über
das Menü Bediener aufgerufen werden – siehe Abb. 8.3:
— Bediener: Zur Anzeige der Echtzeit-Sensorwerte auf den
Bedienerseiten – siehe Abschnitt 8.4, Seite 20.
— Ansicht: Zur Anzeige von Diagnosemeldungen, Alarmen,
Ausgangswerten, Signalen (einschließlich der
Durchflussmenge, wo zutreffend) und (Diagramm-)
Schreibspuren – siehe Abschnitt 8.5, Seite 22.
— Protokoll: Zur Anzeige von aufgezeichneten Diagnose- und
Kalibrierungsdaten, Überwachungsereignissen und
Alarmen – siehe Abschnitt 8.6, Seite 23.
— Konfiguration: Zur Konfiguration des Messumformers –
siehe Abschnitt 12, Seite 30.
8.3 Bedienermenüs
WICHTIG (HINWEIS)
Bediener menüs können nicht direkt von der
Konfigurationsebene aus aufgerufen werden.
Erläuterungen zu Abb. 8.3:
— Auf die Bediener menüs
Bediener-, Ansicht- oder Protokoll seite aus zugegriffen
werden, indem Sie die Taste
— Die Bediener untermenüs (gekennzeichnet durch den Pfeil
) werden durch Drücken der Taste
— Die Seite Kalibrieren kann direkt von einer Bedienerseite
aufgerufen werden (mit Umgehung der Menüebene
Konfiguration), indem Sie die CAL-Kurztaste
Drücken Sie die Taste
Eingabeaufforderung CAL).
Autoscroll
Manuelles Halten
Konfiguration
In Configuration
A
eingeben
B

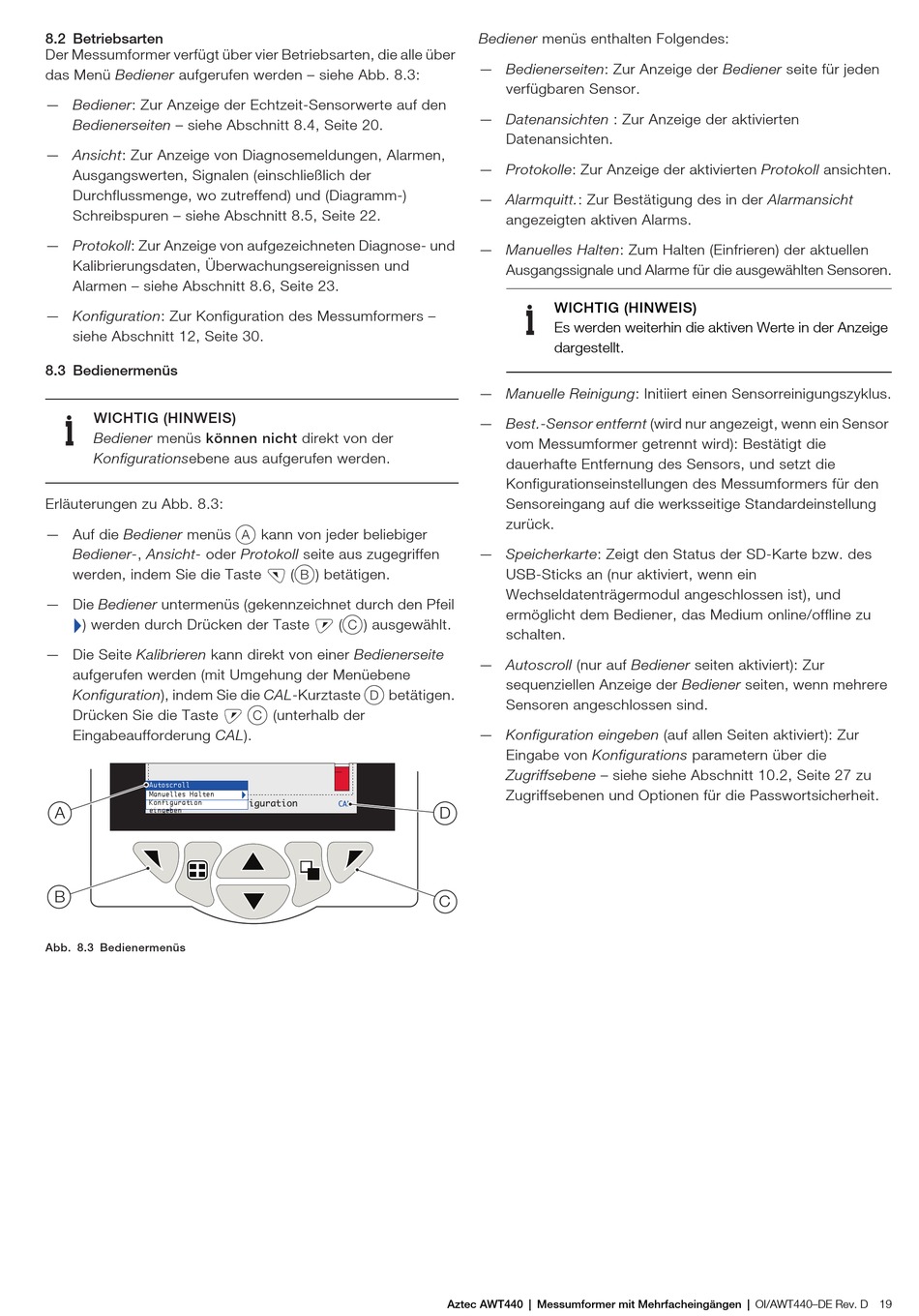

Abb. 8.3 Bedienermenüs
A
kann von jeder beliebiger
B
(
) betätigen.
C
(
) ausgewählt.
D
betätigen.
C
(unterhalb der
CAL
Bediener menüs enthalten Folgendes:
— Bedienerseiten: Zur Anzeige der Bediener seite für jeden
verfügbaren Sensor.
— Datenansichten : Zur Anzeige der aktivierten
Datenansichten.
— Protokolle: Zur Anzeige der aktivierten Protokoll ansichten.
— Alarmquitt.: Zur Bestätigung des in der Alarmansicht
angezeigten aktiven Alarms.
— Manuelles Halten: Zum Halten (Einfrieren) der aktuellen
Ausgangssignale und Alarme für die ausgewählten Sensoren.
WICHTIG (HINWEIS)
Es werden weiterhin die aktiven Werte in der Anzeige
dargestellt.
— Manuelle Reinigung: Initiiert einen Sensorreinigungszyklus.
— Best.-Sensor entfernt (wird nur angezeigt, wenn ein Sensor
vom Messumformer getrennt wird): Bestätigt die
dauerhafte Entfernung des Sensors, und setzt die
Konfigurationseinstellungen des Messumformers für den
Sensoreingang auf die werksseitige Standardeinstellung
zurück.
— Speicherkarte: Zeigt den Status der SD-Karte bzw. des
USB-Sticks an (nur aktiviert, wenn ein
Wechseldatenträgermodul angeschlossen ist), und
ermöglicht dem Bediener, das Medium online/offline zu
schalten.
— Autoscroll (nur auf Bediener seiten aktiviert): Zur
sequenziellen Anzeige der Bediener seiten, wenn mehrere
Sensoren angeschlossen sind.
— Konfiguration eingeben (auf allen Seiten aktiviert): Zur
Eingabe von Konfigurations parametern über die
Zugriffsebene – siehe siehe Abschnitt 10.2, Seite 27 zu
Zugriffsebenen und Optionen für die Passwortsicherheit.
D
C
Aztec AWT440 | Messumformer mit Mehrfacheingängen | OI/AWT440–DE Rev. D 19
