12 Konfiguration (erweiterte Zugriffsebene)
Siehe Abschnitt 12.1, Seite 31
Menü
Kalibrieren
Beenden
Kalibrierung ist
sensorspezifisch. Für
Einzelheiten siehe
Bedienungsanleitung
des entsprechenden
Sensors.
Siehe Abschnitt 12.4, Seite 32
Menü
Anzeige
Beenden
Ans./Prot.aktiviert
Sprache
Diagnoseansicht
Bedienerbeispiele
Seite 1 (bis 5)
Signalansicht
Diagrammansicht
Beispiel
Alarmansicht
Diagrammansicht
Kanal 1 (bis 4)
Analoge OP-Ansicht
Kalibrierprot.
Quelle
Alarmereignisprot.
Kennzeichnung
Diagrammdauer
Überwachungsprot.
Diagnose-Prot.
Einstell.
Helligkeit
Kontrast
Siehe Abschnitt 12.7, Seite 37
Menü
Speicherkarte
Beenden
Datenprotokollierung
Protokoll. akt.
Kanal 1 (bis 6)
Probenahmedauer
Konfig. speichern
Datei auswählen
Konfig1 (bis 8)
Konfiguration laden
Datei auswählen
Konfig1 (bis 8)
Karte formatieren
Hinweis. Menüs der Ebene Service (nicht abgebildet) sind ab Werk passwortgeschützt und ausschließlich für die Verwendung durch
autorisierte Wartungstechniker von ABB vorgesehen.

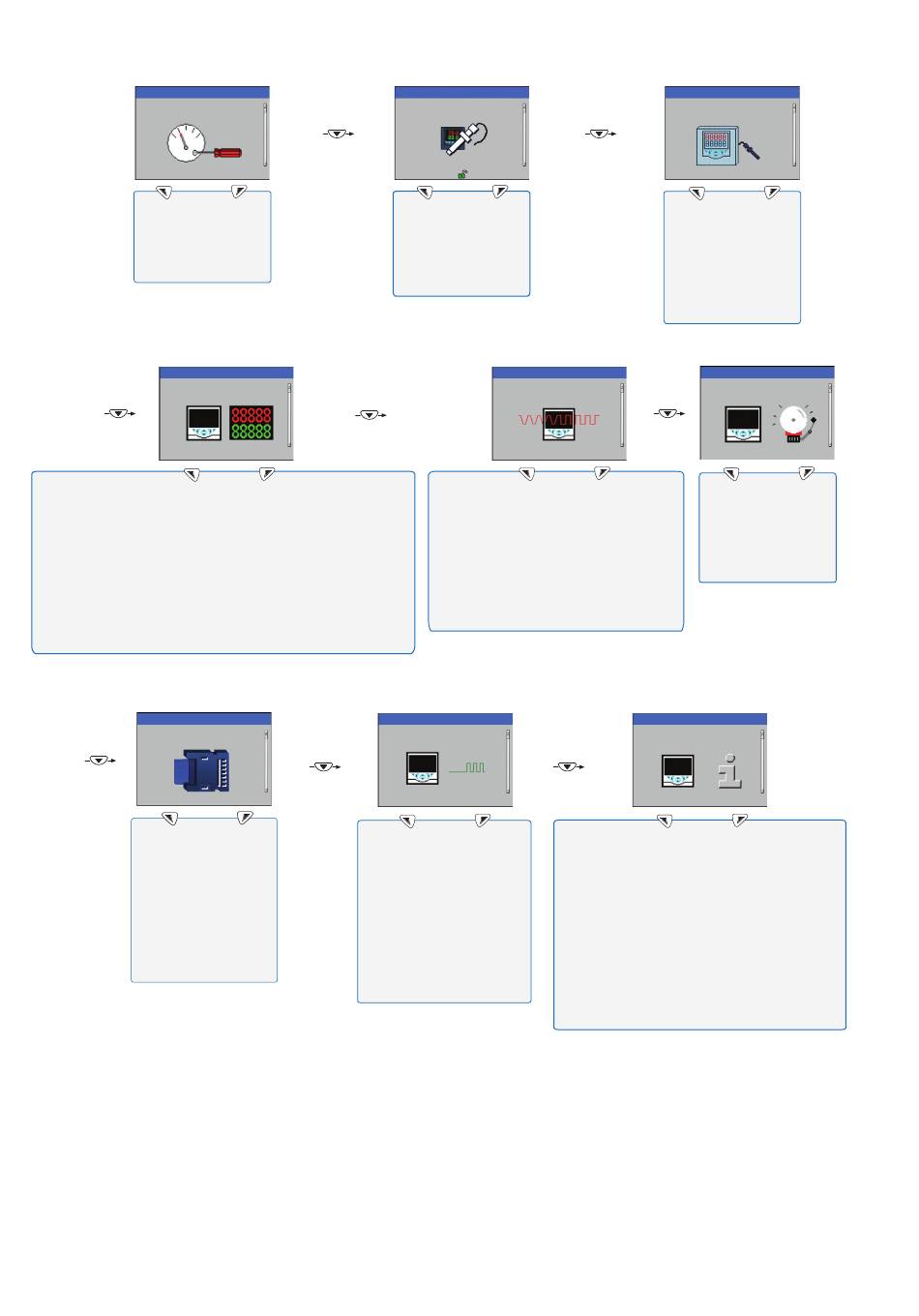

Abb. 12.1 Konfigurationsübersicht (Zugriffsebene Erweitert)
30 OI/AWT440–DE Rev. D | Aztec AWT440 | Messumformer mit Mehrfacheingängen
Siehe Abschnitt 12.2, Seite 31
Menü
Sensoreinrichtg.
Auswahl
Beenden
Das Sensoreinrichtg.
ist sensorspezifisch.
Auswahl
Datum und Uhrzeit
Datumsformat
Uhrzeit und Datum
Sommerzeitumst.
Sommerzeit-Region
SZeit-Startzeit
Sommerzeit-Endzeit
SZeit-Startereignis
SZeit-Endereignis
SZeit-Starttag
SZeit-Endtag
SZeit-Startmonat
SZeit-Endmonat
Siehe Abschnitt 12.8, Seite 38
Menü
Kommunikation
Beenden
Auswahl
Kommunikationseben werden
angeschlossenen Modultyp
angezeigt und nur dann,
wenn ein optionales
Kommunikationsmodul
eingebaut ist. Für
Einzelheiten, siehe
Kommunikationshandbuch
(COM/AWT440-EN).
Auswahl
Für Einzelheiten
siehe
Bedienungsanleitung
des entsprechenden
Sensors.
Siehe Abschnitt 12.5, Seite 34
Menü
Eingang/Ausgang
Beenden
Analogausgänge
Digitaler E/A
Analogausgang 1
Digitaler E/A 1
(bis 4)
(bis 6)
Quelle
Typ
Ausgangstyp
Quelle
Elektrode
Polarität
Niedrig
Relais
Elektrode Hoch
Relais 1 (bis 6)
Phys. Niedrig
Phys. Hoch
Ausgangsfehler
Fehler Strom
Auswahl
Menüs auf
Messumformer
Seriennummer
abhängig vom
Herstellungsdatum
Hardware Revision
Software Revision
Eingang/Ausgang
Ergänzung zum
Ethernet
Speicherkarteneinh.
Siehe Abschnitt 12.3, Seite 31
Menü
Konfig Gerät
Beenden
Auswahl
Ersteinstellung
Gerätekennz.
Temperatureinh.
Standard wiederh.
Sicherheitseinst.
Kalibrierpasswort
Erweit. Passwort
Passwörter zurücks.
Software aktualis.
Siehe Abschnitt 12.6, Seite 36
Menü
Prozessalarm
Beenden
Auswahl
Alarm 1 (bis 8)
Quelle
Typ
Kennzeichnung
Schaltpunkt
Hysterese
Zeithysterese
Quelle
Polarität
Siehe Abschnitt 12.9, Seite 38
Menü
Geräte Info
Beenden
Auswahl
Sonde 1 (bis 4)
Typ
Seriennummer
Herstellungsdatum
Hardware Revision
Software Revision
Anz. Analogeingänge
Anz. Analogausgänge
Anz. Relais
Ethernet-Revision
MAC-Adresse
Software-Version
Hardware-Version
Auswahl
