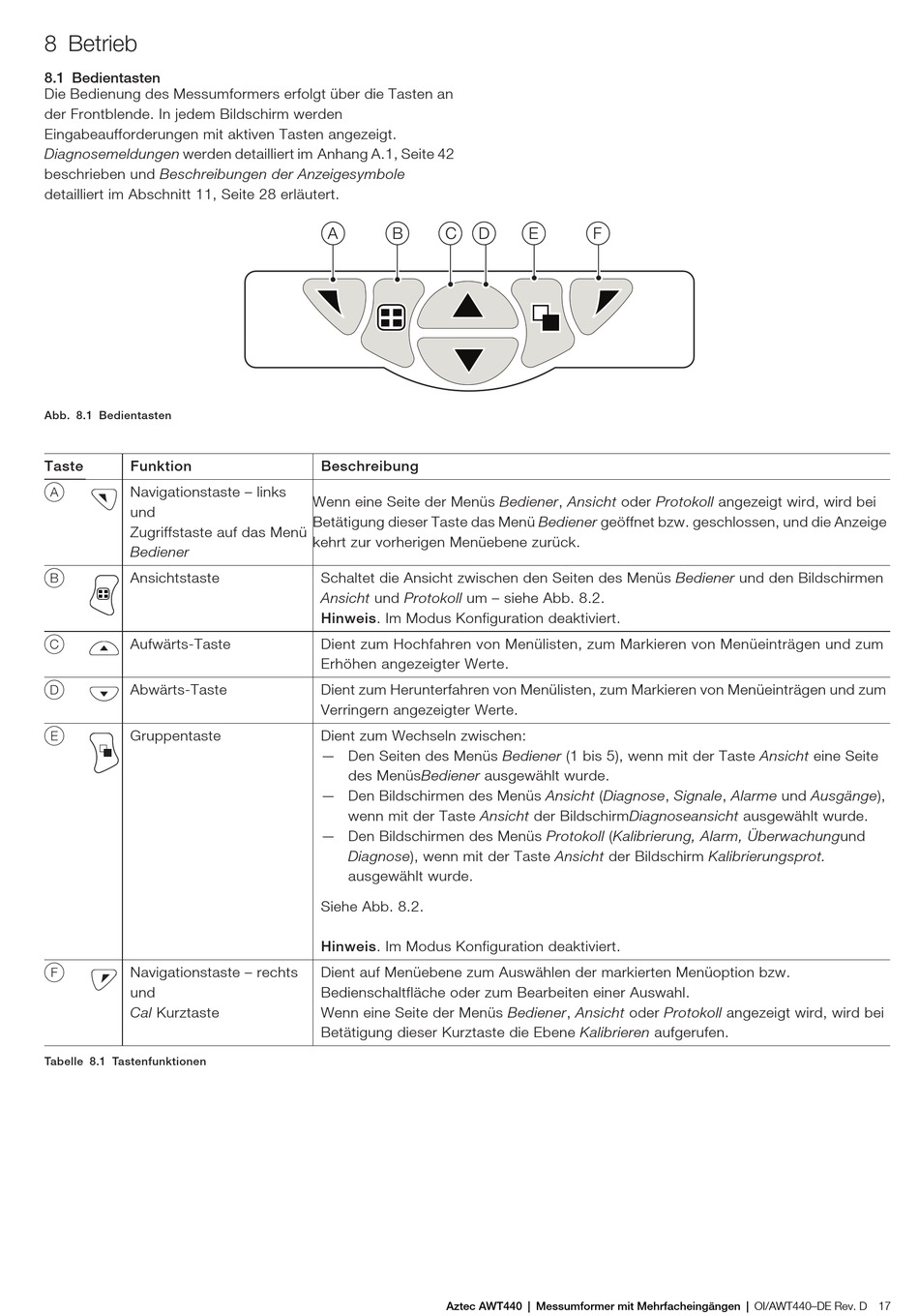

8 Betrieb
8.1 Bedientasten
Die Bedienung des Messumformers erfolgt über die Tasten an
der Frontblende. In jedem Bildschirm werden
Eingabeaufforderungen mit aktiven Tasten angezeigt.
Diagnosemeldungen werden detailliert im Anhang A.1, Seite 42
beschrieben und Beschreibungen der Anzeigesymbole
detailliert im Abschnitt 11, Seite 28 erläutert.
Abb. 8.1 Bedientasten
Taste
Funktion
A
Navigationstaste – links
und
Zugriffstaste auf das Menü
Bediener
B
Ansichtstaste
C
Aufwärts-Taste
D
Abwärts-Taste
E
Gruppentaste
F
Navigationstaste – rechts
und
Cal Kurztaste
Tabelle 8.1 Tastenfunktionen
Beschreibung
Wenn eine Seite der Menüs Bediener, Ansicht oder Protokoll angezeigt wird, wird bei
Betätigung dieser Taste das Menü Bediener geöffnet bzw. geschlossen, und die Anzeige
kehrt zur vorherigen Menüebene zurück.
Schaltet die Ansicht zwischen den Seiten des Menüs Bediener und den Bildschirmen
Ansicht und Protokoll um – siehe Abb. 8.2.
Hinweis. Im Modus Konfiguration deaktiviert.
Dient zum Hochfahren von Menülisten, zum Markieren von Menüeinträgen und zum
Erhöhen angezeigter Werte.
Dient zum Herunterfahren von Menülisten, zum Markieren von Menüeinträgen und zum
Verringern angezeigter Werte.
Dient zum Wechseln zwischen:
— Den Seiten des Menüs Bediener (1 bis 5), wenn mit der Taste Ansicht eine Seite
des MenüsBediener ausgewählt wurde.
— Den Bildschirmen des Menüs Ansicht (Diagnose, Signale, Alarme und Ausgänge),
wenn mit der Taste Ansicht der BildschirmDiagnoseansicht ausgewählt wurde.
— Den Bildschirmen des Menüs Protokoll (Kalibrierung, Alarm, Überwachungund
Diagnose), wenn mit der Taste Ansicht der Bildschirm Kalibrierungsprot.
ausgewählt wurde.
Siehe Abb. 8.2.
Hinweis. Im Modus Konfiguration deaktiviert.
Dient auf Menüebene zum Auswählen der markierten Menüoption bzw.
Bedienschaltfläche oder zum Bearbeiten einer Auswahl.
Wenn eine Seite der Menüs Bediener, Ansicht oder Protokoll angezeigt wird, wird bei
Betätigung dieser Kurztaste die Ebene Kalibrieren aufgerufen.
Aztec AWT440 | Messumformer mit Mehrfacheingängen | OI/AWT440–DE Rev. D 17
