Anhang B – Aktualisieren/Neu Laden der
Systemsoftware
GEFAHR– Gefahr schwerer Gesundheitsschäden/ Lebensgefahr
Vor dem Abnehmen der Klemmenabdeckung ist der
Messumformer vom Netz zu trennen.
HINWEIS– Sachschäden Messumformerplatinen und
-module kann durch elektrostatische Aufladung
beschädigt werden. Tragen Sie während dieser
Arbeiten ständig ein Antistatikarmband.
Mit der Softwareaktualisierung werden sowohl die
Messumformersoftware als auch die Software bestimmter an
den Messumformer angeschlossenen Sensoren aktualisiert –
siehe Abschnitt B.1, um die Software zu aktualisieren.
Die Software muss möglicherweise neu geladen werden, wenn
beispielsweise die aktuelle Softwareversion des
Messumformers oder Sensors korrupt ist – siehe Abschnitt B.2,
Seite 46, um die Software neu zu laden.
Die aktuelle Softwareversion ist über die ABB-Bibliothek zum
Download verfügbar, muss entpackt und auf eine
Mikro-SD-Karte kopiert werden.
WICHTIG (HINWEIS) Verwenden Sie nur
Mikro-SD-Karten des Typs SC oder HC mit einer
Kapazität bis zu 32 GB, partitioniert als FAT16/FAT32.
B.1 Systemsoftware aktualisieren
So aktualisieren Sie die Software des Messumformers/Sensors:
1. Trennen Sie den Messumformer von der Stromversorgung.
2. Erläuterungen zu Abb. B.1:
a. Lösen Sie die Befestigungsschraube
geeigneten Schraubendreher, und öffnen Sie die
Klappe des Messumformergehäuses.
b. Lösen Sie die Befestigungsschraube
Sie die Abdeckplatte
c. Setzen Sie die Mikro-SD-Karte
Systemsoftware in den Kartenleser
intelligente Schnittstellenmodul
Karte bis zum Anschlag ein und stellen Sie sicher, dass
die Karte einrastet.
d. Schließen Sie die Klappe des Messumformergehäuses,
und montieren Sie die Befestigungsschraube
44 OI/AWT440–DE Rev. D | Aztec AWT440 | Messumformer mit Mehrfacheingängen
A
mit einem
B
, und nehmen
C
ab.
D
mit der
E
in das
F
ein. Drücken Sie die
A
3. Stellen Sie die Stromversorgung des Messumformers
wieder her und lassen Sie ihn hochfahren.
4. Drücken Sie die Taste
Konfiguration eingeben aus dem Bedienermenü.
5. Wählen Sie Erweitert aus dem Bildschirm Zugriffsebene
und scrollen Sie mit
Gerät.
A
D
E
F
.

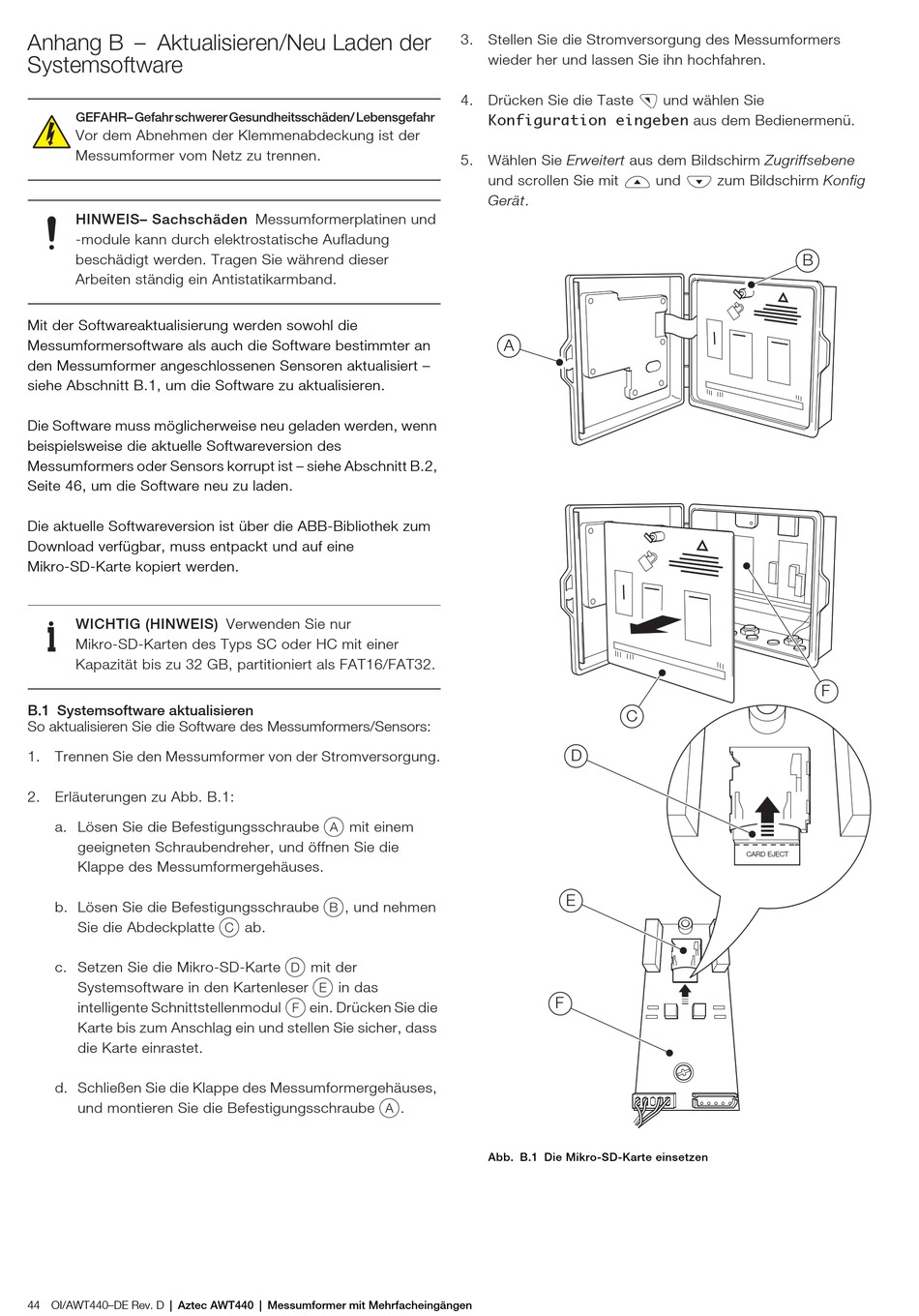

Abb. B.1 Die Mikro-SD-Karte einsetzen
und wählen Sie
und
zum Bildschirm Konfig
C
CARD EJECT
B
F
