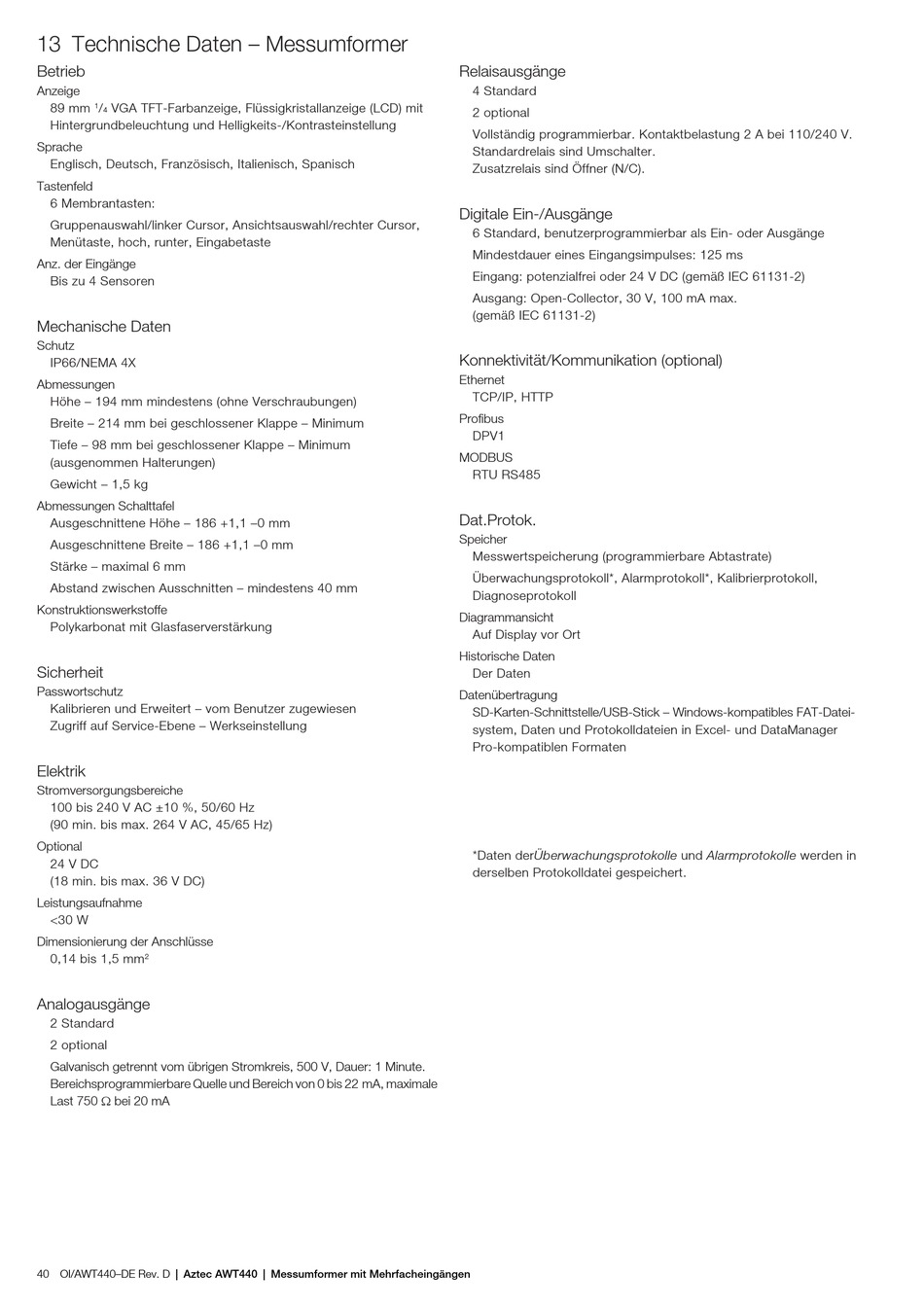

13 Technische Daten – Messumformer
Betrieb
Anzeige
1
89 mm
/
VGA TFT-Farbanzeige, Flüssigkristallanzeige (LCD) mit
4
Hintergrundbeleuchtung und Helligkeits-/Kontrasteinstellung
Sprache
Englisch, Deutsch, Französisch, Italienisch, Spanisch
Tastenfeld
6 Membrantasten:
Gruppenauswahl/linker Cursor, Ansichtsauswahl/rechter Cursor,
Menütaste, hoch, runter, Eingabetaste
Anz. der Eingänge
Bis zu 4 Sensoren
Mechanische Daten
Schutz
IP66/NEMA 4X
Abmessungen
Höhe – 194 mm mindestens (ohne Verschraubungen)
Breite – 214 mm bei geschlossener Klappe – Minimum
Tiefe – 98 mm bei geschlossener Klappe – Minimum
(ausgenommen Halterungen)
Gewicht – 1,5 kg
Abmessungen Schalttafel
Ausgeschnittene Höhe – 186 +1,1 –0 mm
Ausgeschnittene Breite – 186 +1,1 –0 mm
Stärke – maximal 6 mm
Abstand zwischen Ausschnitten – mindestens 40 mm
Konstruktionswerkstoffe
Polykarbonat mit Glasfaserverstärkung
Sicherheit
Passwortschutz
Kalibrieren und Erweitert – vom Benutzer zugewiesen
Zugriff auf Service-Ebene – Werkseinstellung
Elektrik
Stromversorgungsbereiche
100 bis 240 V AC ±10 %, 50/60 Hz
(90 min. bis max. 264 V AC, 45/65 Hz)
Optional
24 V DC
(18 min. bis max. 36 V DC)
Leistungsaufnahme
<30 W
Dimensionierung der Anschlüsse
2
0,14 bis 1,5 mm
Analogausgänge
2 Standard
2 optional
Galvanisch getrennt vom übrigen Stromkreis, 500 V, Dauer: 1 Minute.
Bereichsprogrammierbare Quelle und Bereich von 0 bis 22 mA, maximale
Last 750 bei 20 mA
40 OI/AWT440–DE Rev. D | Aztec AWT440 | Messumformer mit Mehrfacheingängen
Relaisausgänge
4 Standard
2 optional
Vollständig programmierbar. Kontaktbelastung 2 A bei 110/240 V.
Standardrelais sind Umschalter.
Zusatzrelais sind Öffner (N/C).
Digitale Ein-/Ausgänge
6 Standard, benutzerprogrammierbar als Ein- oder Ausgänge
Mindestdauer eines Eingangsimpulses: 125 ms
Eingang: potenzialfrei oder 24 V DC (gemäß IEC 61131-2)
Ausgang: Open-Collector, 30 V, 100 mA max.
(gemäß IEC 61131-2)
Konnektivität/Kommunikation (optional)
Ethernet
TCP/IP, HTTP
Profibus
DPV1
MODBUS
RTU RS485
Dat.Protok.
Speicher
Messwertspeicherung (programmierbare Abtastrate)
Überwachungsprotokoll*, Alarmprotokoll*, Kalibrierprotokoll,
Diagnoseprotokoll
Diagrammansicht
Auf Display vor Ort
Historische Daten
Der Daten
Datenübertragung
SD-Karten-Schnittstelle/USB-Stick – Windows-kompatibles FAT-Datei-
system, Daten und Protokolldateien in Excel- und DataManager
Pro-kompatiblen Formaten
*Daten derÜberwachungsprotokolle und Alarmprotokolle werden in
derselben Protokolldatei gespeichert.
