Abb. 8.5 zeigt eine Übersicht der Bediener seiten 2 bis 5. Jede
Bedienerseite zeigt den PV und die Temperatur eines einzigen
Sensors. Feststehende, farbcodierte, durch den Benutzer
zuweisbare Kennzeichnungen (eine Kennzeichnung pro
angeschlossenem Sensor) und farbcodierte Balkendiagramme
helfen bei der Identifizierung der einzelnen Sensoren.
Das Balkendiagramm zeigt den PV an. Mindest- und
Höchst-PVs sind in der Ebene Sensor Setup konfigurierbar.
Wenn der gemessene PV außerhalb des maximal festgelegten
Sensorbereichs liegt (siehe Bedienungsanleitung des Sensors),
blinkt das Balkendiagram und zeigt damit an, dass sich der
Wert außerhalb des festgelegten Bereichs befindet.
Wenn mehrere Sensoren angeschlossen sind und Autoscroll
aus dem Bedienermenü ausgewählt wurde (siehe Abb. 8.3,
Seite 19), scrollt das Display nacheinander durch jede
verfügbare Bediener seite.
Farbcodierte
Sensorkennzeichnung
Sensor 1 = rot
Sensor 2 = grün
Sensor 3 = blau
Sensor 4 = violett
Produktkennzeichnung
(benutzerdefiniert)
Parameter-ID
Bedienermenü
Symbol
Autoscroll
Symbol

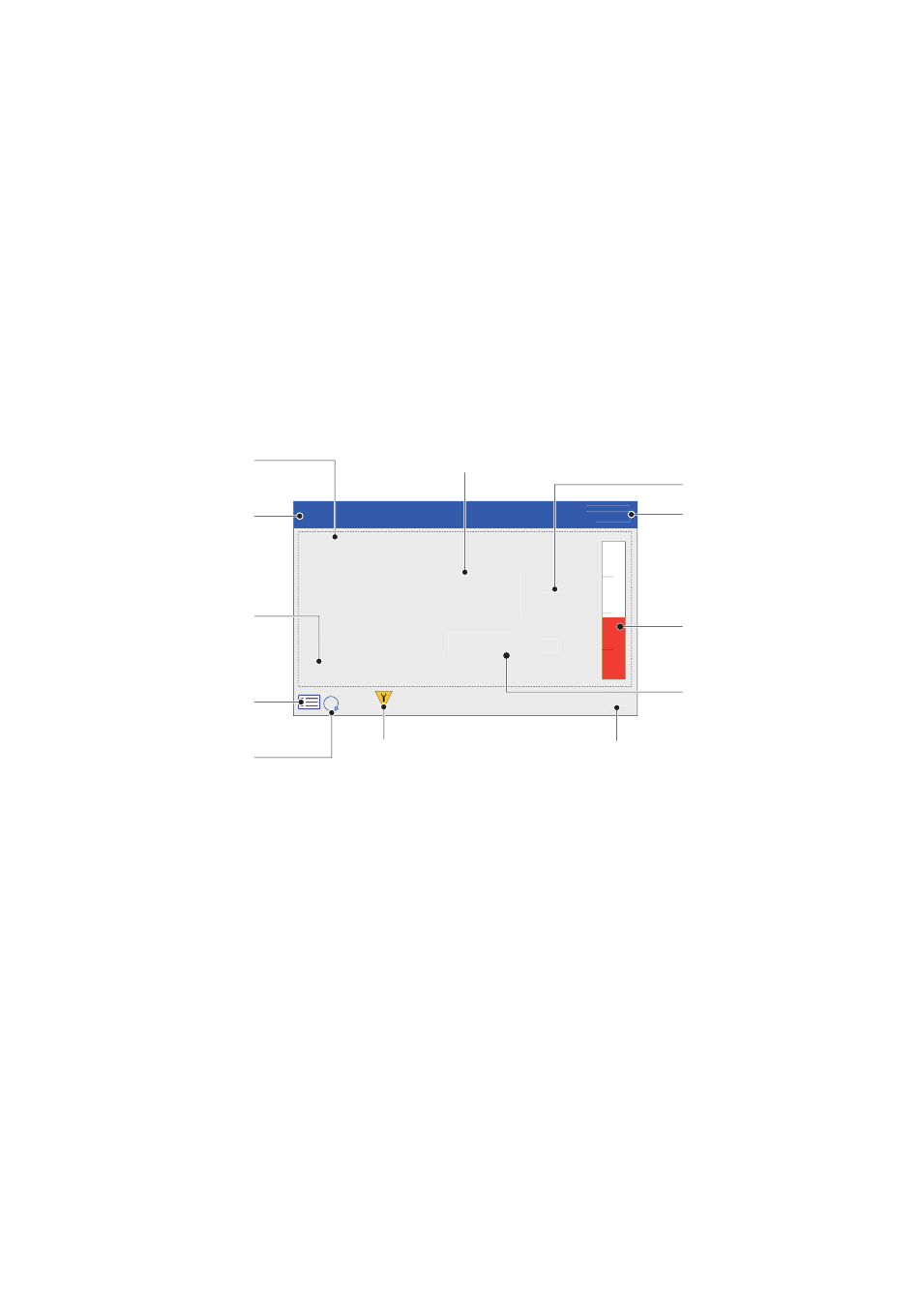

Abb. 8.5 Bedienerseite 2 bis 5 – Übersicht
Prozesswert (PV)
AWT 440
Kennzeichnung 1
7.82
17.3
Gelöstsauerstoff
S1: Erholung
Diagnosesymbol/
Diagnosemeldung
Aztec AWT440 | Messumformer mit Mehrfacheingängen | OI/AWT440–DE Rev. D 21
Maßeinheit
03-09-2014
Uhrzeit/Datum
15:31:08
Farbcodiertes
ppm
Balkendiagramm
Sensor 1 = rot
Sensor 2 = grün
°C
Sensor 3 = blau
Sensor 4 = violett
Temperaturmesswerte
CAL
CAL (Kalibrierung) Befehlskurztaste
