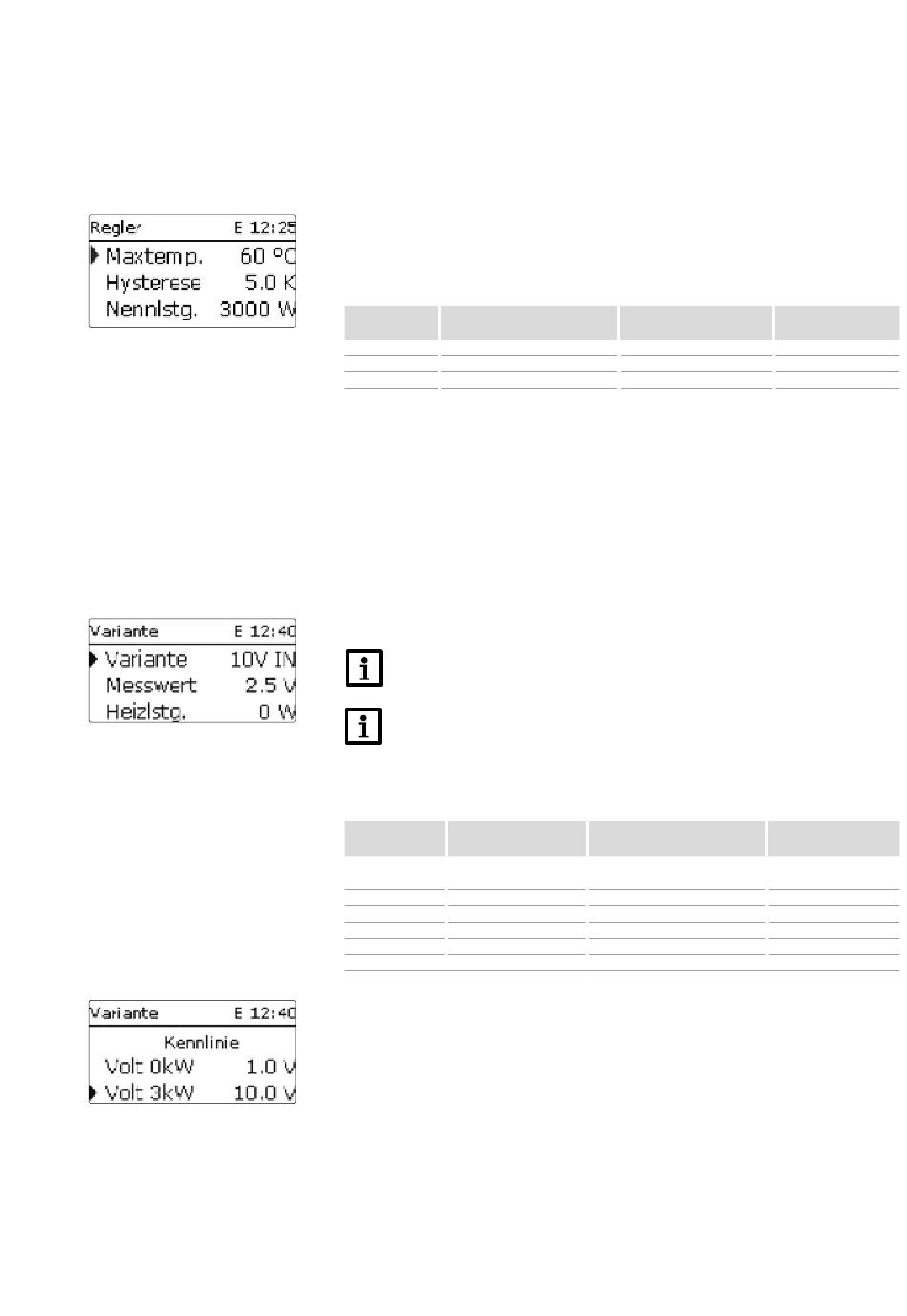

3. BEDIENUNG UND FUNKTION DES REGLERS
3.7
MENÜ REGLER
In diesem Menü können alle Einstellungen für den Regler vorgenommen werden.
Die Maximaltemperatur und die Nennleistung sind bereits im Inbetriebnahmemenü eingestellt
worden.
Einstellkanal Bedeutung
Max.temp.
Maximaltemperatur
Hysterese
Hysterese Maximaltemperatur 1 ... 10 K
Nennlstg.
Nennleistung
Reserve, die nicht zur Heizung
Reserve
verwendet wird
Wenn die Temperatur am Speichersensor S1 den Wert [Max.temp. - Hysterese] unterschreitet,
wird die Elektroheizung freigegeben. Wenn die Speichertemperatur die eingestellte Maximal-
temperatur erreicht, wird eine weitere Speicherladung verhindert und somit eine schädigende
Überhitzung vermieden.
Die Nennleistung muss auf die Leistung des angeschlossenen Heizstabs eingestellt werden.
Die Reserve ist eine einstellbare Überschussleistung, die ins Netz eingespeist und nicht für die
Heizung verwendet wird. Die Reserve kann genutzt werden, um bei großen PV-Anlagen erst spä-
ter mit der Heizung zu beginnen. Dadurch kann die Leistungsspitze am Mittag reduziert werden.
3.8
MENÜ VARIANTE
Hinweis
Das Menü Variante ist nur verfügbar, wenn im Inbetriebnahmemenü die Variante 10V
IN ausgewählt wurde.
Hinweis
Da bei dieser Variante keine Kommunikation mit dem Sensormodul stattfindet, wird
kein Überschuss gemessen und bilanziert.
In diesem Menü kann die Kennlinie für die 0-10-V-Leistungsansteuerung eingestellt werden. Bei
dieser Variante erfolgt die Leistungsansteuerung über ein externes 0-10-V-Signal. Das Signal wird
an den Klemmen 17 und 19 angelegt.
Einstellkanal /
Bedeutung
Anzeige
Anzeige Quelle der
Variante
Leistungsansteuerung
Messwert
Anzeige Signal
Heizlstg.
Anzeige Heizleistung
Kennlinie
Untermenü Kennlinie
Volt 0kW
Untere Spannung
Volt 3kW
Obere Spannung
Mit den Parametern Volt 0kW und Volt 3kW kann die Kennlinie der Leistungsansteuerung
eingestellt werden.
Einstellbereich /
Auswahl
35 ... 90 °C
500 ... 3000 W
0 ... 9000 W
Einstellbereich / Anzeige-
bereich / Auswahl
-
0,0 ... 10,0 V
1 ... 3000 W
-
0,0 ... 9,0 V
1,0 ... 10,0 V
25
Werkseinstellung
60 °C
5 K
3000 W
100 W
Werkseinstellung
10V IN
-
-
-
1,0 V
10,0 V
