RAVAGLIOLI G2.124R Betriebsanleitung Seite 68

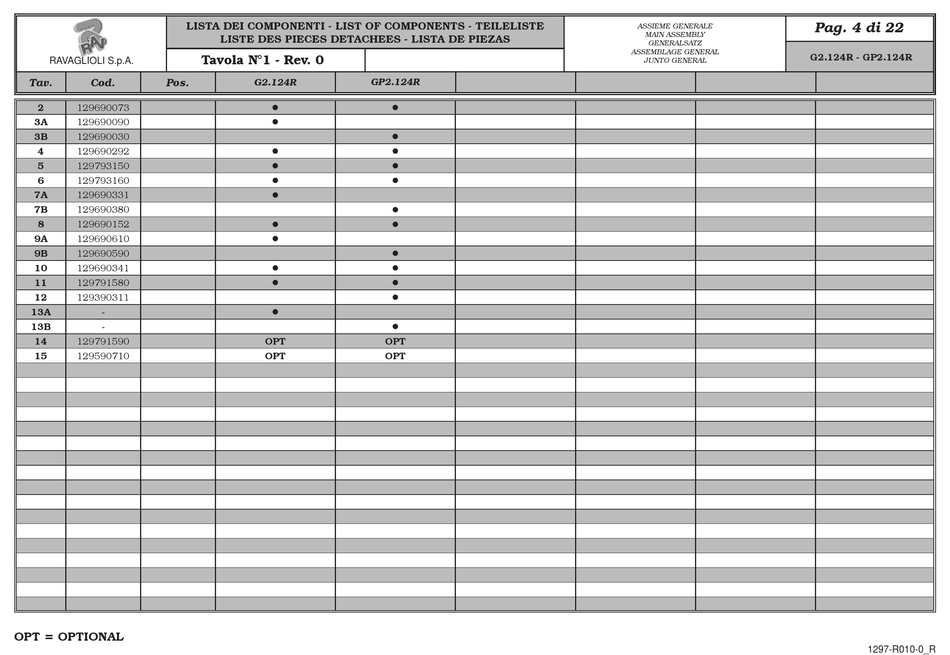

LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE
RAVAGLIOLI S.p.A.
Tav. Cod. Pos.
2 129690073
3A 129690090
3B
129690030
4 129690292
5 129793150
6 129793160
7A 129690331
7B 129690380
8 129690152
9A 129690610
9B 129690590
10 129690341
11 129791580
12
129390311
13A -
13B -
14 129791590
15 129590710
OPT = OPTIONAL
LISTE DES PIECES DETACHEES - LISTA DE PIEZAS
Tavola N°1 - Rev. 0
G2.124R GP2.124R











OPT
OPT












OPT
OPT
ASSIEME GENERALE
MAIN ASSEMBLY
GENERALSATZ
ASSEMBLAGE GENERAL
G2.124R - GP2.124R
JUNTO GENERAL
Pag. 4 di 22
1297-R010-0_R
