1297-M010-0_R
D
Seite 53 von 64

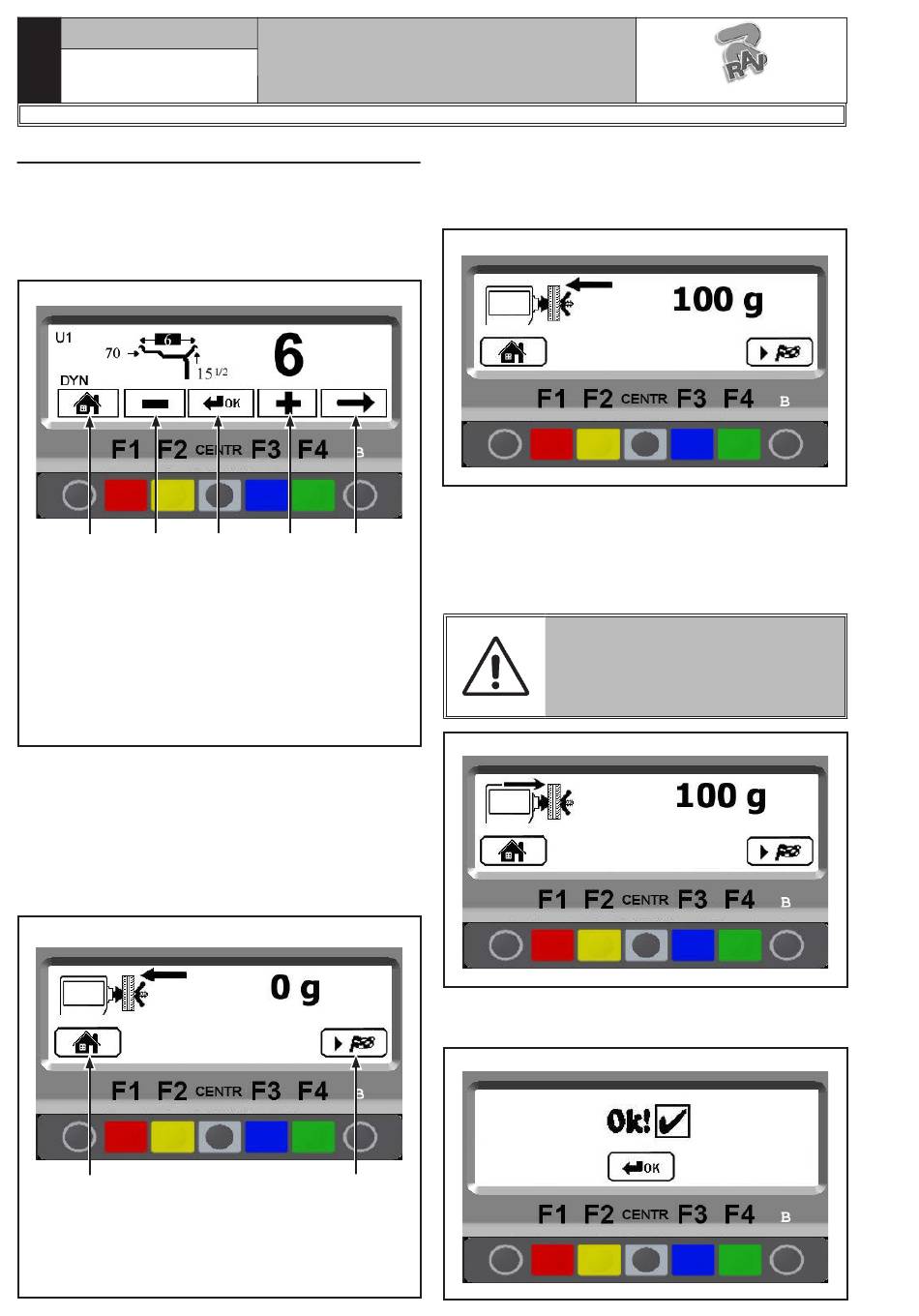

21.1 Einstellung der Gewichtsmesssensoren
Ein möglichst ausgewuchtetes Rad mittlerer Größe (Ø
=13÷14", L = 4÷5") montieren. Drücken Sie auf dem Bild-
schirm des Kalibrierungsmenüs (siehe Abb. 105) die "Taste
F3", die der Kalibrierung der Gewichtssensoren entspricht.
Das Programm zeigt Ihnen den folgende Bildschirm an:
1
2
LEGENDE
1 – Rückkehr zum vorherigen Bildschirm (RÖT) (F1)
2 – Die Werte der Radabmessung reduzieren
(GELB) (F2)
3 – Die Maße wählen und bestätigen (ZENTRAL)
4 – Die Werte der Radabmessung erhöhen (BLAU)
(F2)
5 – Die nächsten Arbeitsschritte anzeigen (GRÜN)
(F4)
Geben Sie vorsichtig die Maße des Abstands, des
Durchmessers und der Breite des Rads ein. Drücken
Sie dazu die "Taste ZENTR" um jedes Maß zu wählen
und zu bestätigen. Geben Sie die gewünschten Werte
über die "MINUS F2" oder "PLUS F3" Tasten ein.
Betätigen Sie die "Taste F4" zum Weitergehen. Das
Programm zeigt Ihnen den folgende Bildschirm an:
1
LEGENDE
1 – Rückkehr zum vorherigen Bildschirm (RÖT)
(F1)
2 – Ausführung des Radsmesslaufs (GRÜN) (F4)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
Abb. 107
3
4
5
Abb. 108
2
Führen Sie gemäß Abb. 108, über die "Taste F4" einen
Radmesslauf ohne Gewichtsbeigabe aus.
Nach dem Messlauf zeigt Ihnen das Programm die
Abb. 109:
Bringen Sie nun ein 100 g Gewicht an der Außenseite
des Rads an und positionieren Sie es dabei auf 12 Uhr.
Führen Sie über die "Taste F4" den Messlauf aus.
Entfernen Sie nach dem Messlauf das 100 g Gewicht
von der Radaußenseite und setzen Sie sie auf die Ra-
dinnenseite, wie von der Abb. 110 gezeigt wird.
SETZEN SIE DAS 100 G GEWICHT
AUF DER INNENSEITE IN DIE
GLEICHE POSITION WIE AN DER
AUSSENSEITE BZW OBEN AUF
DER SENKRECHTEN.
Entfernen Sie am Ende des Messlaufs das 100 g Ge-
wicht von der Radinnenseite und bestätigen Sie mit
der "Taste ZENTR".
RAVAGLIOLI S.p.A.
Abb. 109
Abb. 110
Abb. 111
