tenden Kabels anschließen. Den verkabelten Teil
mit den Verbindern in den Innenbereich des Arms
einfügen (Abb. 18 Pkt. 3).
5. Die Verkabelung mit Kabelschellen befestigen.
6. Den Breitentaster befähigen, und die Eichung der
Vorrichtung vornehmen.

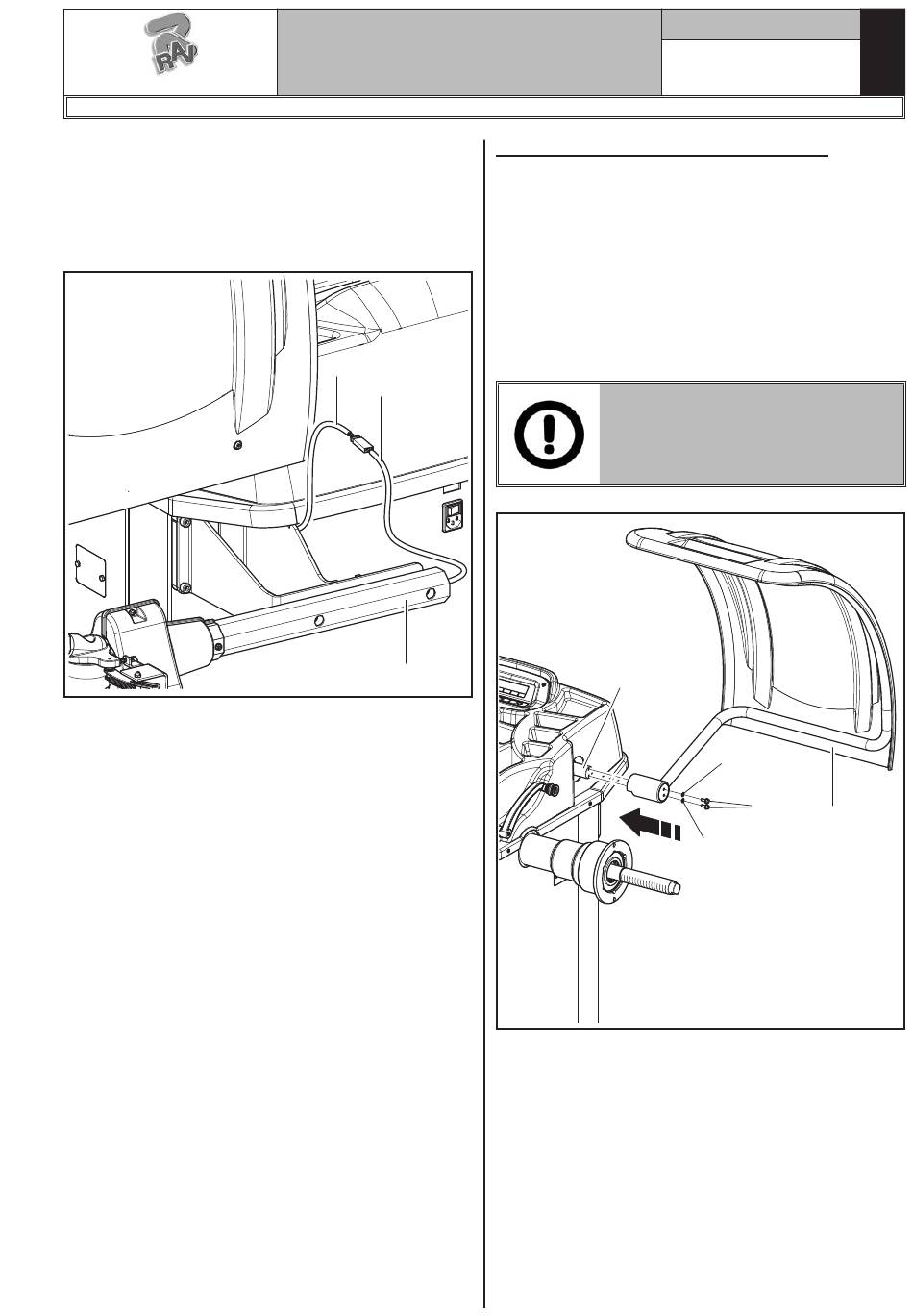

Abb. 18
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
9.3.5 Montage der Radschutzhaube
1. Die Radschutzhaube (Abb. 19 Pkt. 1) an den Trä-
2. Die Schrauben (Abb. 19 Pkt. 3) spannen, um
1
2
3
Seite 16 von 64
ger (Abb. 19 Pkt. 2) mit den Schrauben montie-
ren (Abb. 19 Pkt. 3): die Tellerfeder einschieben
(Abb. 19 Pkt. 4).
das Gehäuse (Abb. 19 Pkt. 1) sich zu erhebt und
zu senkt, ohne gegen den Endschalter zu stoßen.
Die Einstellung durchführen, um das Gehäuse ob
während der Öffnung oder während der Schließung
manuell führen zu können.
MIT DEM IN DER MASCHINE PO-
SITIONIERTEN MIKROSCHALTER
WÄHREND DER MONTAGE DES
GEHÄUSES SEHR VORSICHTIG
SEIN.
Abb. 19
2
1297-M010-0_R
D
4
3
1
4
