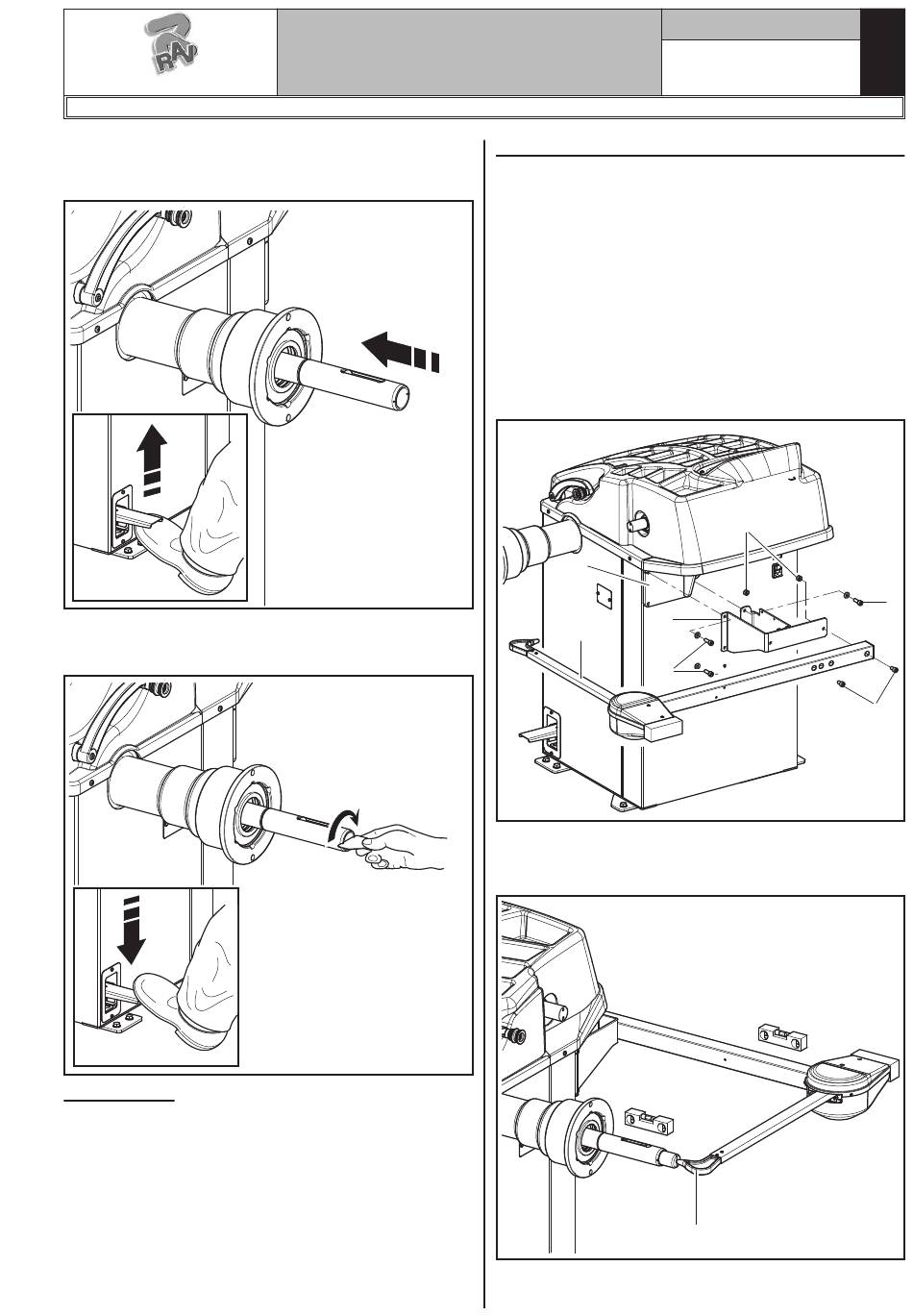

4. Schließen Sie die pneumatische Spindel über das
spezielle Pedal damit Sie den Schlüssel ansetzen
können (Abb. 11).
5. Drücken Sie das Bremspedal und blockieren Sie
gleichzeitig die äußere Spindel mit dem im Liefer-
umfang enthaltenen Schlüssel (Abb. 12).
DEMONTAGE
• Schließen Sie die pneumatische Spindel über das
spezielle Pedal damit Sie den Schlüssel ansetzen
können (Abb. 11).
• Drücken Sie das Bremspedal und lösen Sie gleich-
zeitig die äußere Spindel mit dem im Lieferumfang
enthaltenen Schlüssel (Abb. 12).
• Entfernen Sie die äußere Spindel, öffnen Sie die
pneumatische Spindel über das spezielle Pedal und
schrauben Sie die innere Spindel mit dem speziellen
Schlüssel los (Abb. 9)
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
9.3.3 Montage des Breitentasters (optional)
1. Die Befestigungsschrauben der Halterung des Hebels
Abb. 11
2. Die 3 Schrauben (Abb. 13 Pkt. 2) in den Bügel
Abb. 13
Abb. 12
3. Dann auch noch sicherstellen, dass der Auflage-
Seite 14 von 64
lockern (Abb. 13 Pkt. 1), passen Sie auf, dass Sie
dieselbe Halterung halten.
des Tasters (Abb. 13 Pkt. 3) und in den speziellen
Einsätzen an der Rückseite der Gehäuse schrauben.
Den Arm des Tasters (Abb. 13 Pkt. 4) mit den
zwei passenden Schrauben festklemmen (Abb. 13
Pkt. 5). Diese Schrauben mit den Muttern (Abb. 13
Pkt. 6) festklemmen, damit der Tasterarm und
die Spindel auf den gleichen Ebene sind (siehe
Abb. 14).
1
3
4
2
stift des Tasters im Mittelpunkt von der Spindel
(Abb. 14 Pkt. 1) aufliegt.
1297-M010-0_R
6
Abb. 14
