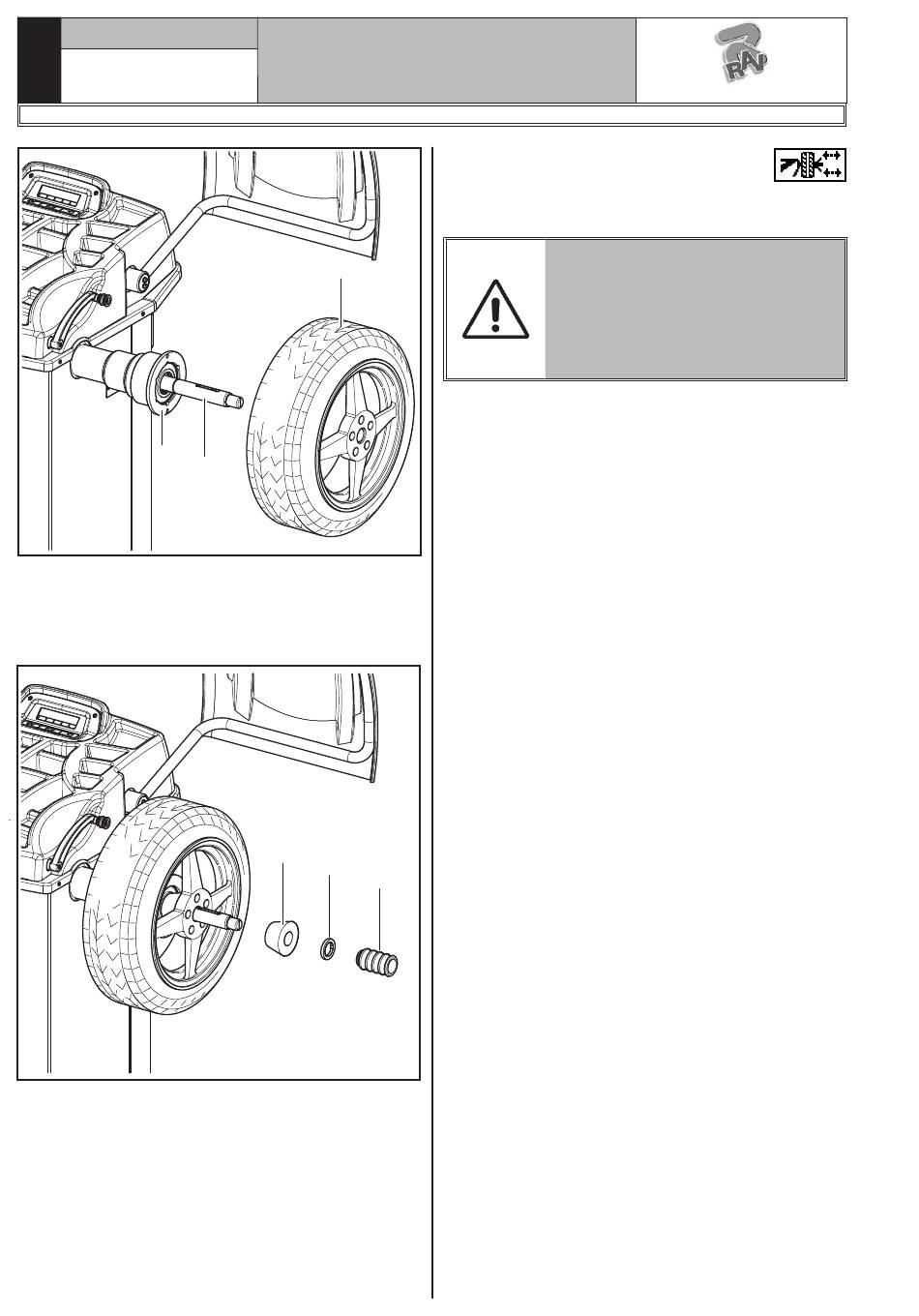

7. Den Konus montieren (Abb. 30 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 30 Pkt. 1) in die Buchse
(Abb. 30 Pkt. 2) einsetzen und alles gegen das
Rad bringen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
3
1
Abb. 29
3
1
Abb. 30
Die pneumatische Spindel über die "Taste F4"
auf dem Konfigurationsbildschirm
über das spezielle Fußpedal schließen.
2
RAVAGLIOLI S.p.A.
(Abb.
GEHEN SIE BITTE BEIM ÖFFNEN
BZW. SCHLIESSEN DER SPINDEL
VORSICHTIG VOR. NÄHERN SIE
IHRE HÄNDE ODER ANDERE
KÖRPERTEILE NICHT DER SICH
IN BEWEGUNG BEFINDENDEN
SPINDEL.
96), oder
