LEGENDE
1 – Wert des Innengewichtes
2 – Nützliche Pfeile zum manuelle Positionieren von
Rad (siehe Abs. 15.3.2) des Ausgleichsgewichtes
an der Anbringungsstelle
3 – N° laufender Benutzer
4 – Wert des äußere Gewichtes
5 – Z u r ü c k
z u r
(RÖT) (F1)
6 – Die nächste Tastenreihe zeigen (MATCHING
PROZEDUR und VERSTECKTE GEWICHTE)
(GELB) (F2)
7 – Die genaue Unwucht anzeigen (Auflösung 1 g
anstatt 5 g) (ZENTRAL)
8 – Den vorhergehende Bildschirm anzeigen (BLAU)
(F3)
9 – Den Messlauf mit geschlossener Radschutz-
haube ausführen (GRÜN) (F4)
10 – Funktionstaste zum Funktion Neue Berechnung
(siehe Abs. 15.5) (B)
Bringen Sie das Klebegewicht auf der äußeren Radseite
an. Setzen Sie das Gewicht der Außenseite von Hand
oben auf die Senkrechte (siehe Abb. 64).

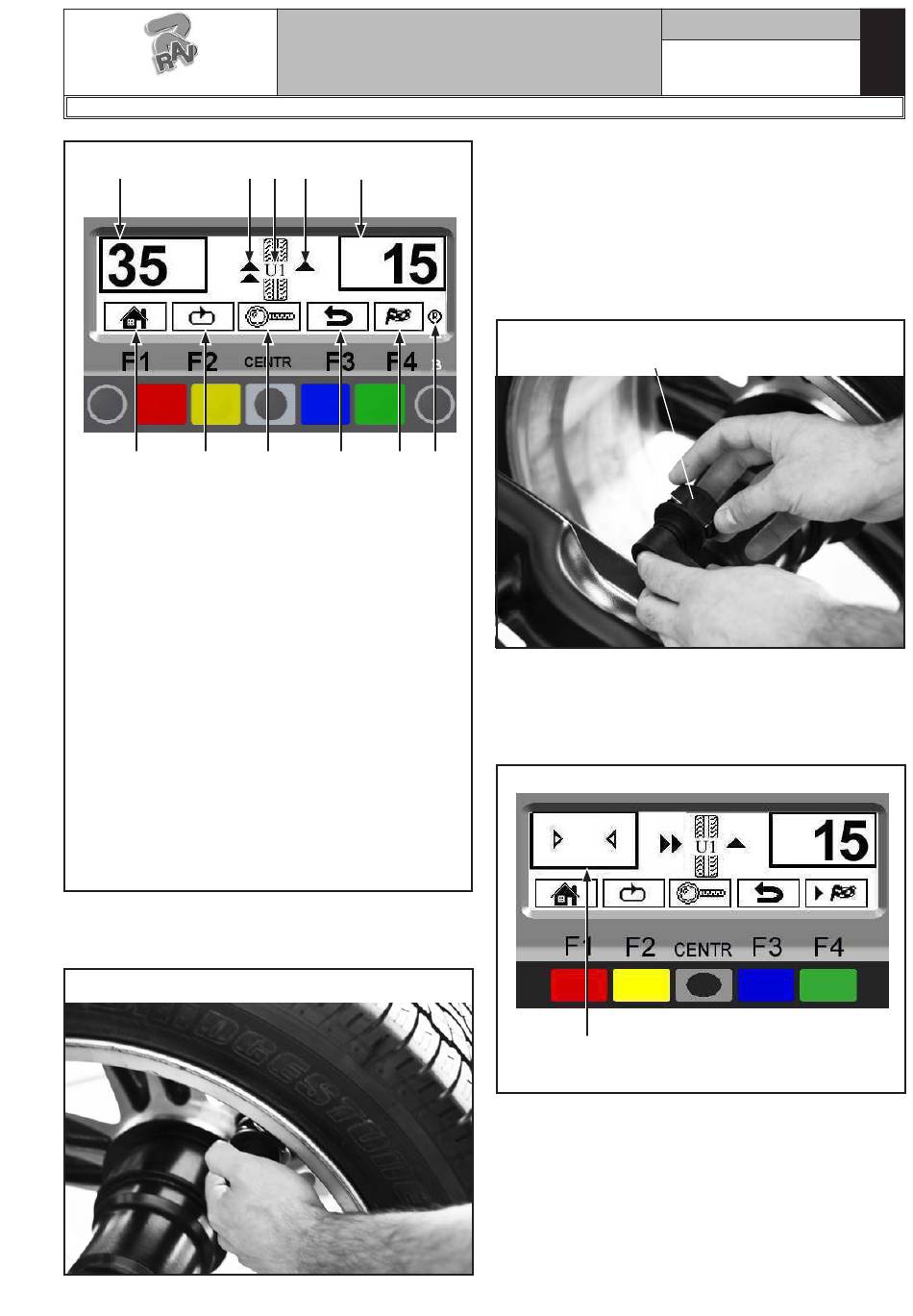

Abb. 64
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Abb. 63
2
3
2
4
7
8
9
P r o g r a m m s t a r t p h a s e
G2.124R - GP2.124R
Um das Gewicht auf der Radinnenseite anzubringen,
drehen Sie das Rad so lange in der Richtung der Pfeile
(zwei waagerechte Pfeile), bis Sie die richtige Stellung
erreichen.
Ziehen Sie den automatischen Tasterstab heraus und
setzen Sie das Klebegewicht in die Zange ein, wie in
der Abb. 65, dargestellt; das Gewicht soll dem er-
fassten Wert entsprechen (das Beispiel der Abb. 63
gibt 35 g an).
Das Klebegewicht in die Zange des
automatischen Tasterstabs einsetzen
10
Ein Pfeil erscheint im Feld und zeigt die Annäherung
des Gewichts an die Ausgleichsstelle an. Wenn Sie die
zwei fixen Pfeile erreichen (siehe Abb. 66) setzen Sie
das Klebegewicht auf der Innenseite an die Stelle, an
der die Gewichtszange das Rad berührt.
Sobald die 2 fixen Pfeile erreicht
werden, das Klebegewicht anbringen
Die Tatsache, dass die Applikationsposition des Ge-
wichtes nicht mehr auf 12 Uhr steht (siehe.Abb. 67)
wird automatisch ausgeglichen.
Falls Sie das Klebegewicht hinter den Radspeichen
verstecken möchten, konsultieren Sie bitte die „Aus-
gleichsmethode für hinter den Radspeichen versteckte
Gewichte" im Kap. 18.
1297-M010-0_R
Seite 36 von 64
Abb. 65
Abb. 66
