RAVAGLIOLI S.p.A.
9.2

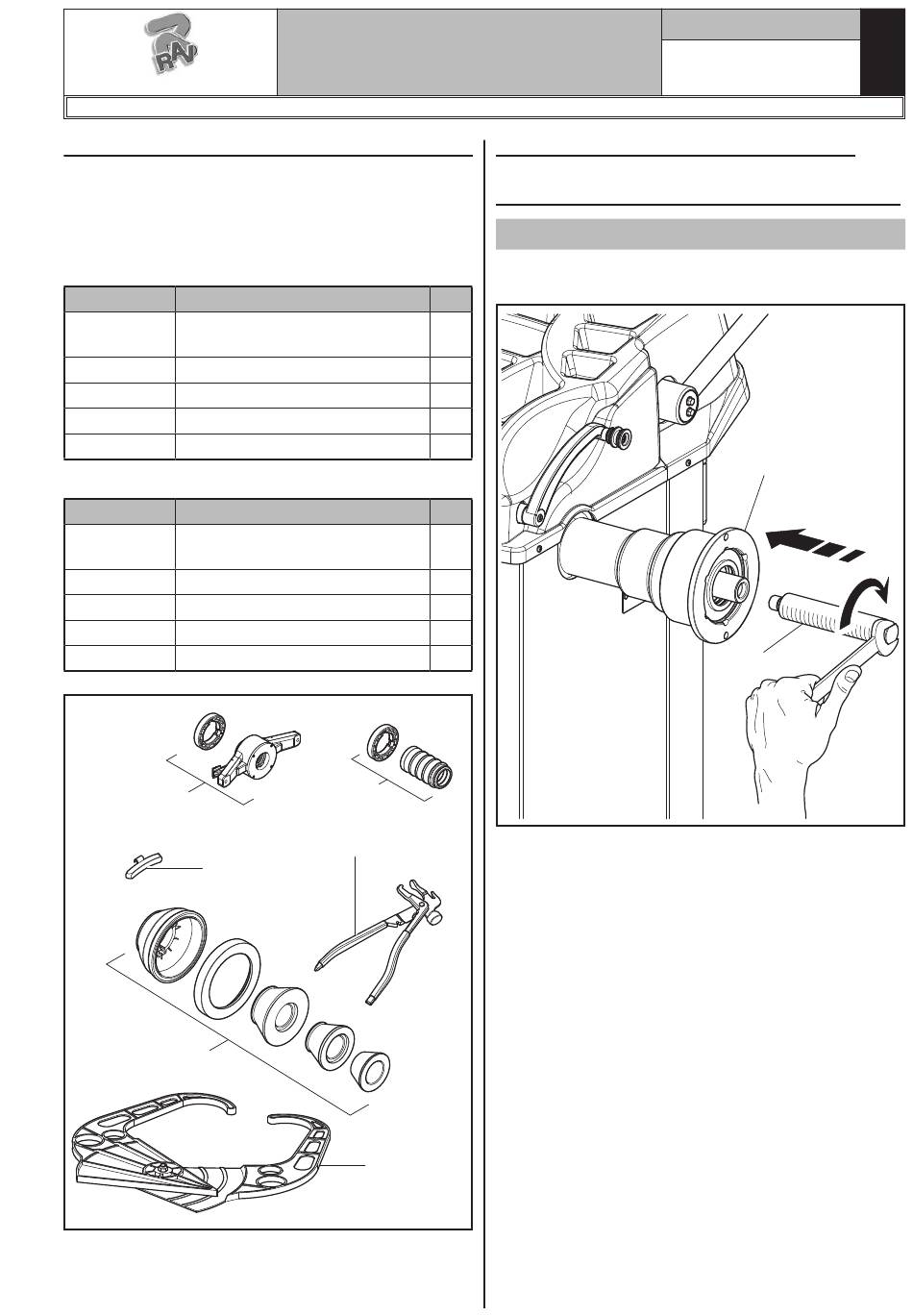

In der Packung enthaltene Zubehörteile
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind (siehe Abb. 5).
Für G2.124R Modell
Code
Schnellspannnutmutter +
GAR101
Druckring
GAR111
Kegel + Schutzwanne
129571492
Taster
1300A004
Gewichtszange
999072
Wägensgegengewicht
Für GP2.124R Modell
Code
Schnellspannnutmutter +
GAR108
Druckring
GAR111
Kegel + Schutzwanne
129571492
Taster
1300A004
Gewichtszange
999072
Wägensgegengewicht
Abb. 5
GAR101
999072
GAR111
BEDIENUNGS- UND
WARTUNGSHANDBUCH
Beschreibung
Beschreibung
GAR108
1300A004
129571492
G2.124R - GP2.124R
9.3
Vorgehensweise bei der Montage
9.3.1 Montage der Spindel auf den Flansch
Nur für G2.124R Modell
Mit einem Sechskantschlüssel die Spindel (Abb. 6
Pkt. 1) auf den Flansch schrauben (Abb. 6 Pkt. 2).
N.
1
1
1
1
1
N.
1
1
1
1
1
1297-M010-0_R
Seite 12 von 64
Abb. 6
2
1
D
