RAVAGLIOLI S.p.A.

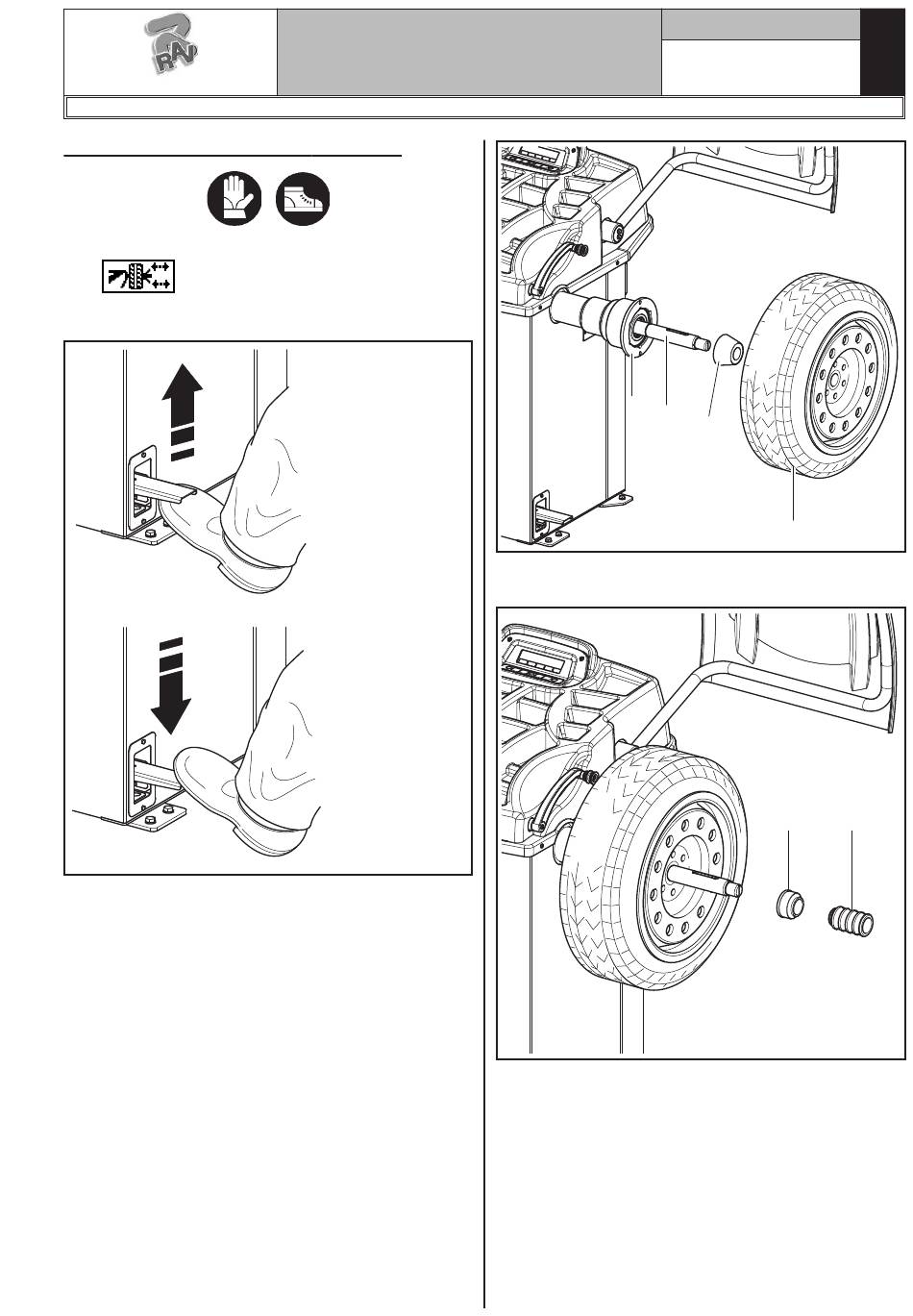

12.2 Montage des Rades (
Öffnen Sie die pneumatische Spindel über die "Taste
F4"
auf dem Konfigurationsbildschirm
(Abb. 96), Oder über das spezielle Fußpedal, siehe
Abb. 26.
1. Sämtliche Fremdkörper vom Rad (Abb. 27 Pkt. 3):
entfernen, wie bereits vorhandene Gewichte, Steine
und Schlamm. Vor dem Aufspannen und der Befes-
tigung des Rads auf die Spindel, sich sicherstellen,
dass die Spindel (Abb. 27 Pkt. 1) und die Zent-
rierzone der Felge sauber sind.
2. Genau den für das auszuwuchtende Rad passenden
Konus (Abb. 27 Pkt. 2) wählen. Dieses Zubehör
sollte je nach Felgenform gewählt werden. Das Rad
(Abb. 27 Pkt. 3), positionieren bzw. den Konus
(Abb. 27 Pkt. 2) vorsichtig (Festfressgefahr) auf
die Spindel (Abb. 27 Pkt. 1) montieren, bis er am
Auflageflansch anliegt (Abb. 27 Pkt. 4).
3. Das Rad aufspannen. Dabei soll die Felgeninnen-
seite zur Radauswucht-maschine und gegen den
Konus gerichtet sein.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
GP2.124R)
Abb. 26
Die pneumatische
Spindel
öffnen und schlie-
ßen
Das Rad brem-
sen
4
1
4. Die Schutzkappe (Abb. 28 Pkt. 1) in die Buchse
(Abb. 28 Pkt. 2) und alles gegen das Rad bringen.
Das Steuerpedal erheben um die Spindel zu schließen
und das Rad zu spannen.
Bei einigen Alurädern mit sehr hoher Zentrierung muss
der Konus auf der Radaußenseite montiert werden.
5. Den Spindel vor der Radaufspannung säubern.
6. Das Rad (Abb. 29 Pkt. 3) bis an den Auflage-
flansch aufspannen. Dabei soll die Felgeninnensei-
te (Abb. 29 Pkt. 2) zur Radauswuchtmaschine
gerichtet sein.
1297-M010-0_R
Seite 20 von 64
2
3
Abb. 27
1
Abb. 28
D
2
