Der Kalibriervorgang der Maschine ist hiermit abge-
schlossen. Das Programm zeigt die Abb. 105.
Gehen Sie über die "Taste CENTR" auf die Startseite
des Programms zurück.
21.2 Kalibrierung der "Spindel Null" ohne
Gewichtsbeigabe aus
Drücken Sie auf dem Bildschirm des Kalibriermenüs
(siehe Abb. 106) die "Taste ZENTRAL" für die Kalib-
rierung der "Spindel Null". Führen Sie über die Taste
"F4" den Messlauf zur Nullstellung der Spindel aus,
ohne irgend etwas zu montieren. Die Nullstellung der
Spindel ist nun komplett ausgeführt. Beenden Sie über
die Taste "F1" den Vorgang.
BEI EINEM NULLSETZVERFAHREN
DER SPINDEL AN DEN GP2.124R
MODELLE MÜSSEN SIE DIE SPIN-
DEL SCHLIESSEN, NACHDEM SIE
DIE ENTSPRECHENDE BUCHSE
EINGESETZT HABEN.
21.3 Eichung der Messlehre für Abstand und
Durchmesser
Drücken Sie auf dem Bildschirm des Kalibrierungs-
menüs (siehe Abb. 106) die "Taste F2", die der Kali-
brierung der Gewichtsmesssensoren entspricht. Das
Programm zeigt Ihnen den folgende Bildschirm an:
1
LEGENDE
1 – Die Eichprozedur des Tasters abbrechen und
zurück zum Bildschirm des Eichmenüs (RÖT)
(F1)
2 – Die Speicherung der Position des Tasters auf
"oberen Flanschrand" (GRÜN) (F4)

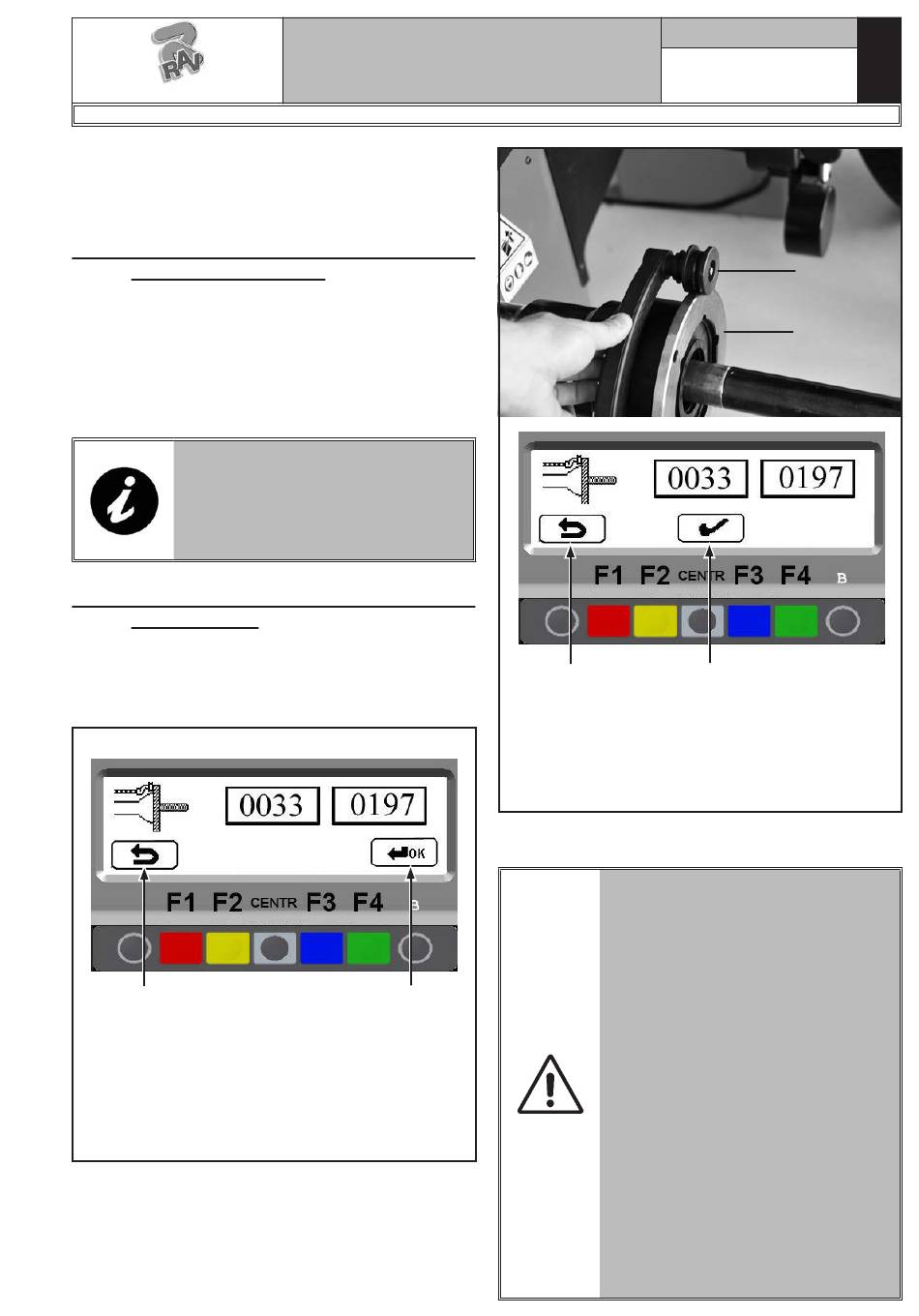

Bringen Sie die Buchse des Tasters (Abb. 113 Pkt. 1)
an den oberen Flanschrand (Abb. 113 Pkt. 2) und
drücken Sie die "F4", das Programm zeigt Ihnen den
folgende Bildschirm an:
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
Abb. 113
LEGENDE
1 – Die Eichprozedur des Tasters abbrechen und
Abb. 112
2 – Die Speicherung des Tasterposition auf dem
Bestätigen Sie das Maß über "ZENTR"; das Programm
zeigt den Bildschirm in Abb. 114.
2
1297-M010-0_R
Seite 54 von 64
1
2
zurück zum Bildschirm des Eichmenüs (RÖT)
(F1)
"oberen Rand" bestätigen (ZENTRAL)
WENN DER MESSTASTER NICHT
GENAU IN ÜBEREINSTIMMUNG
MIT DEM OBEREN FLANSCHRAND
POSITIONIERT IST UND FOLG-
LICH DAS MASS NICHT ZWI-
SCHEN 233 UND 237MM LIEGT,
GEHT DAS PROGRAMM BEI DER
MASSBESTÄTIGUNG (ÜBER DIE
"TASTE ZENTRAL") NICHT AUF
DIE NÄCHSTE PHASE ÜBER (AB-
BILDUNG 114). VERSUCHEN SIE
ERNEUT, DIE BUCHSE DES TAS-
TERS IN ÜBEREINSTIMMUNG MIT
DEM OBEREN FLANSCHRAND ZU
POSITIONIEREN. SOLLTE DAS
MASS NACH WIE VOR NICHT ZWI-
SCHEN 233 UND 237MM LIEGEN
UND DAS PROGRAMM NICHT AUF
DIE NÄCHSTE PHASE BZW. AUF
DIE KALIBRIERUNG ÜBERGEHEN,
DANN KONTAKTIEREN SIE DEN
TECHNISCHEN KUNDENDIENST.
