1297-M010-0_R
D
Seite 19 von 64

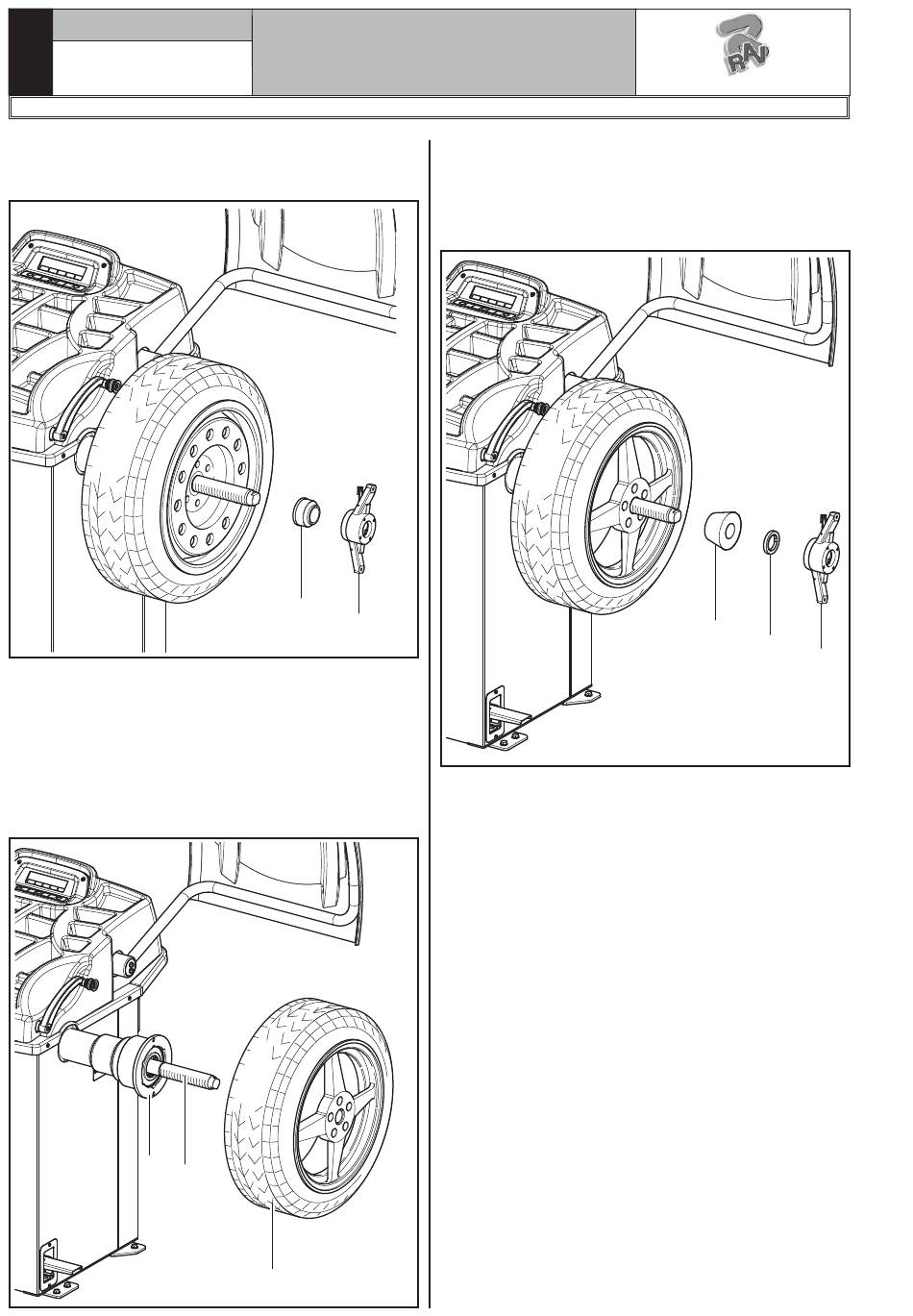

4. Die Schutzkappe (Abb. 23 Pkt. 1) in die Spann-
mutter (Abb. 23 Pkt. 2) einsetzen und gegen das
Rad arretieren.
Abb. 23
Bei einigen Alurädern mit sehr hoher Zentrierung muss
der Konus auf der Radaußenseite montiert werden.
5. Die Spindel (Abb. 24 Pkt. 1) reinigen, bevor das
Rad aufzuspannen.
6. Das Rad (Abb. 24 Pkt. 3) bis an den Auflage-
flansch aufspannen. Dabei soll die Felgeninnensei-
te (Abb. 24 Pkt. 2) zur Radauswuchtmaschine
gerichtet sein.
2
1
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
1
2
3
Abb. 24
7. Den Konus montieren (Abb. 25 Pkt. 3). Die engere
Konusseite soll gegen das Rad gerichtet sein.
8. Den Druckring (Abb. 25 Pkt. 1) in die Spannmut-
ter (Abb. 25 Pkt. 2) einsetzen und den Konus
(Abb. 25 Pkt. 3) arretieren.
RAVAGLIOLI S.p.A.
3
1
2
Abb. 25
