RAVAGLIOLI S.p.A.
15.0 RADAUSWUCHTEN
15.1 Erfassung der Radabmessungen
15.1.1 Automatische Eingabe der Radabmes-
sungen (Abstand und Durchmesser)
Alle Radauswuchtmaschinen können mit einem
automatischen Tasterstab ausgerüstet sein. Hierbei
handelt es sich um eine Methode, die sich als sehr
einfach und präzise erweist und die ein automatisches
Erfassen des Radabstands von der Maschine und des
Raddurchmessers an dem Punkt ermöglicht, an dem
das Gewicht angebracht werden soll. Der Tasterstab
ermöglicht ein korrektes Anordnen der Gewichte an
der Innenseite des Rads.
Der Wert des Abstands der Felge von der Machine wird
immer mit der Maßeinheit "mm" eingegeben.
Die Maße von Breite und Durchmesser können hin-
gegen in "Zoll" oder in "mm" eingegeben werden. Die
Beispiele in dieser Betriebsanleitung verstehen sich
in "Zoll".
Der automatische Tasterstab speichert die Durch-
messer- und Abstandswerte, sobald er aus seiner
Ausgangsstellung gezogen wird.

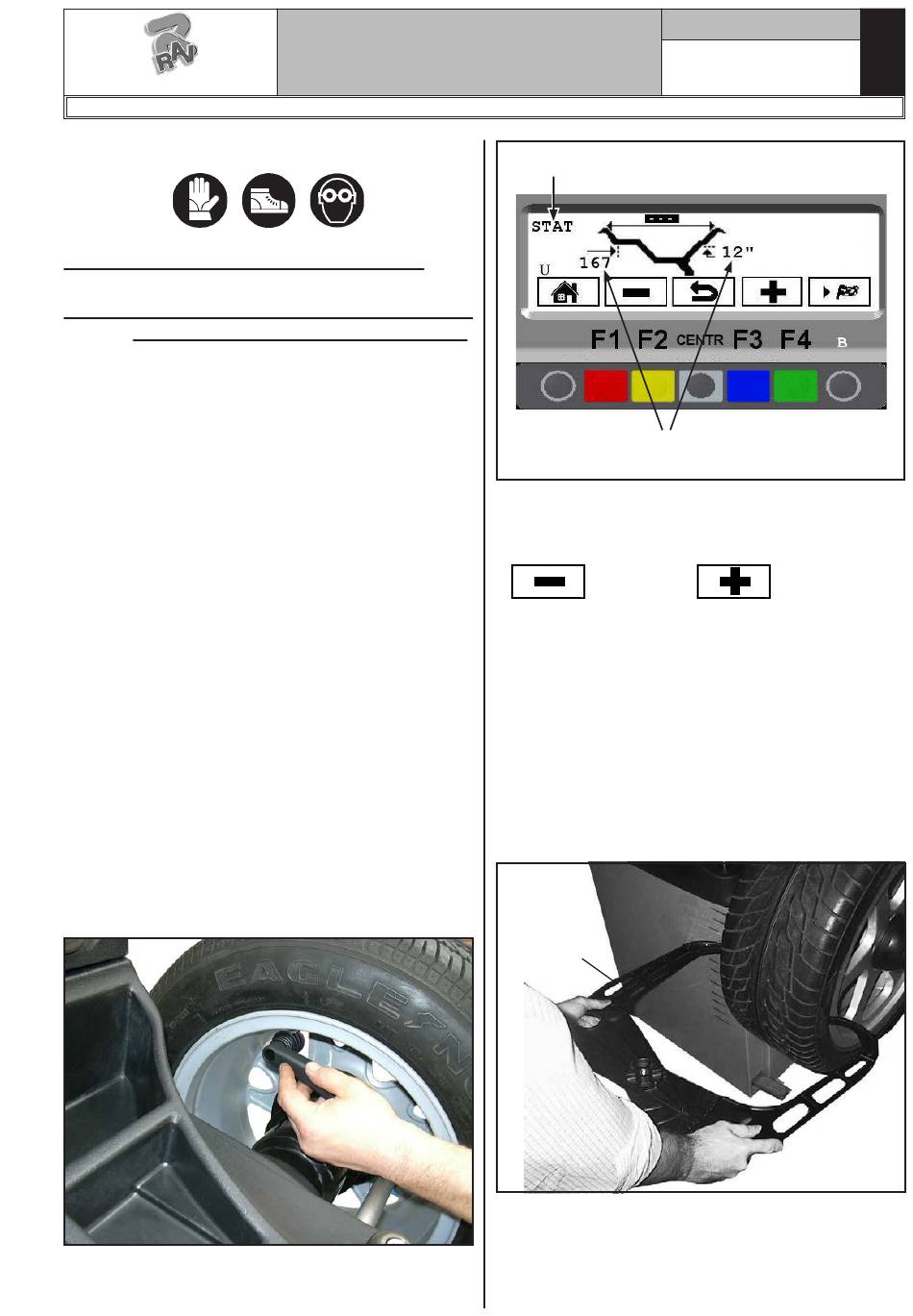

• Ausführen einer Messung im Modus DYNAMISCH:
Fahren Sie nun den automatischen Tasterstab. Das
Programm schaltet direkt von der Anfangsseite
(Abb. 35) zur nachstehend gezeigten Seite.
Den automatischen Tasterstab an den Innenrand der
Felge (Abb. 34) in Messposition bringen, dann einige
Sekunden lang in Position halten. Die erfolgreiche
Maßerfassung wird durch Anzeige des Messwerts
(Modus Statisch) (siehe Abb. 35) bestätigt.
Abb. 34
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
MANUEL-
LER TAS-
TER
Manuelle
Breitemes-
sung
Seite 24 von 64
Modus Statisch
Messwerte von Abstand
und Durchmesser erfasst
Die Radbreite eingeben.
Wenn man nicht über den automatischen Breiten-
taster verfügt, muss man nur die Taste "MINUS"
oder "PLUS"
gewünschte Breite angezeigt wird (siehe Abb. 38).
Nun die auf der Felge angegebene Nennbreite einge-
ben oder manuell mit dem Skalentaster überprüfen,
die man an der Außen- und Innenseite des Rads
ansetzt, wie in der Abb. 36. In diesem letzten Fall
muß die zu beschließende Maßnahme um ¼ von Zoll
gesunken werden.
Verfügt man hingegen über den automatischen Brei-
tentaster, die Messtasterspitze gegen den Außenrand
der Felge positionieren (siehe Abb. 37). Die erfolgrei-
che Ausführung der Messung wird durch die Anzeige
des erfassten Wert signalisiert (siehe Abb. 38).
1297-M010-0_R
D
Abb. 35
drücken, bis die
Abb. 36
