20
2
1
7
8
16
21
18

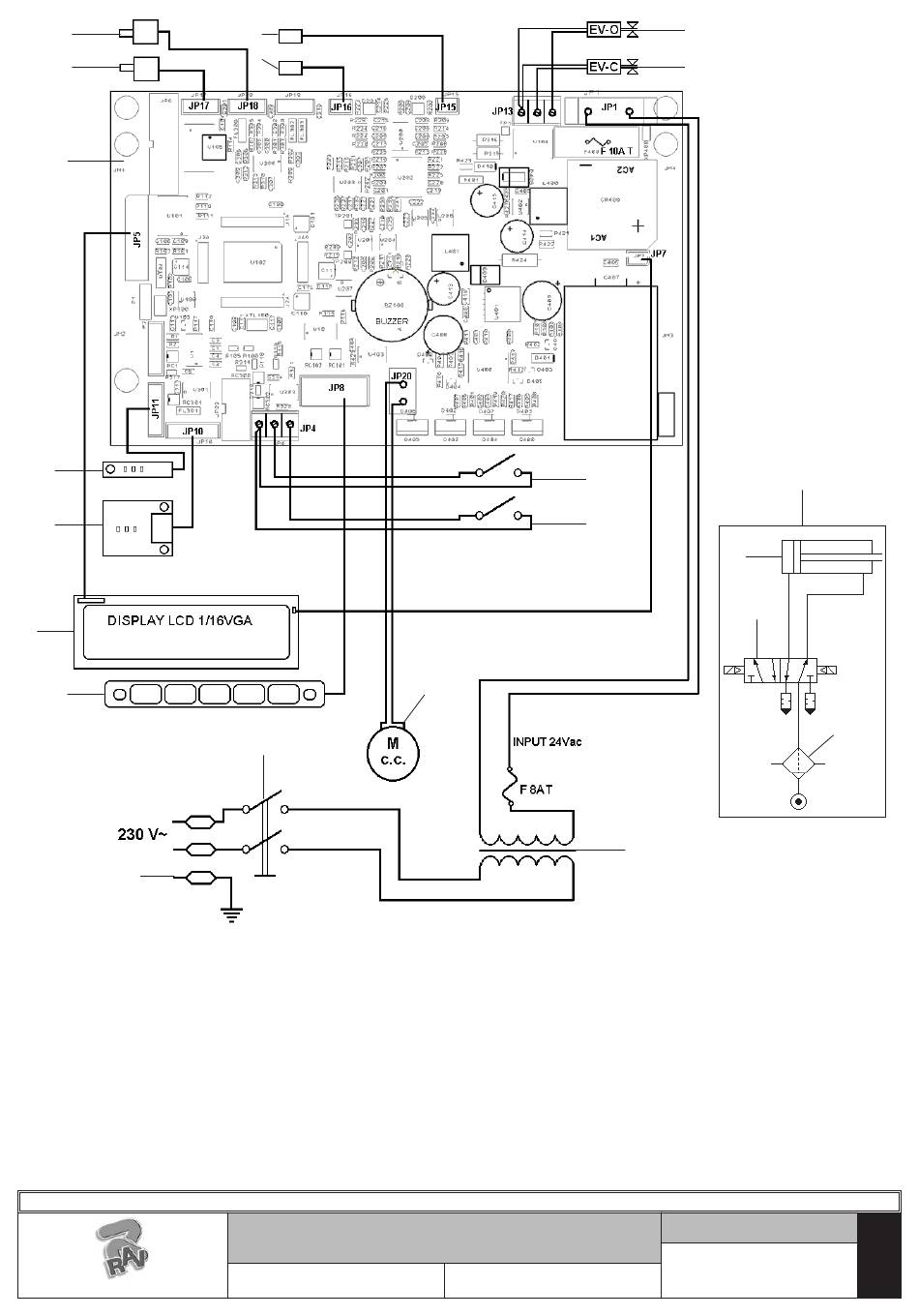

LEGENDE
1 – CPU Platine
2 – Potenziometer der Durchmessermess
3 – Front-Piezo
4 – Hinter-Piezo
5 – Öffnungselektroventil (O)
6 – Elektroventil Schließung (C) (nur für GP2.124R)
7 – Optischer Abstandsensor (Optional)
8 – Optischer Sensor für Radsstellung (Optional)
9 – Radschutzhaube Mikroschalter
10 – Microschalterspedal Pneumatische Spindelsantrieb
(nur für GP2.124R)
11 – Gleichstromsmotor
RAVAGLIOLI S.p.A.
3
4
11
17
G2.124R - GP2.124R
NETZ-
PNEUMATIKANSCHLUSS
Tafel N°A - Rev. 0
9
10
19
12 – Pneumatischer Einspannungsplan (nur
für GP2.124R)
13 – Klemmungsantriebzylinder
14 – 5/2 NC Elektroventil
15 – Trennfilter
16 – Display
17 – Haupttrennschalter
18 – Stromeingang
19 – Transformator 230/24 Vac
20 – Potenziometer der Breitenmess
21 – Funktionentastatur
5
6
12
13
14
15
1297-M010-0_R
Seite 64 von 64
D
