1297-M010-0_R
BEDIENUNGS- UND
D
WARTUNGSHANDBUCH
Seite 4 von 64
RAVAGLIOLI S.p.A.
G2.124R - GP2.124R

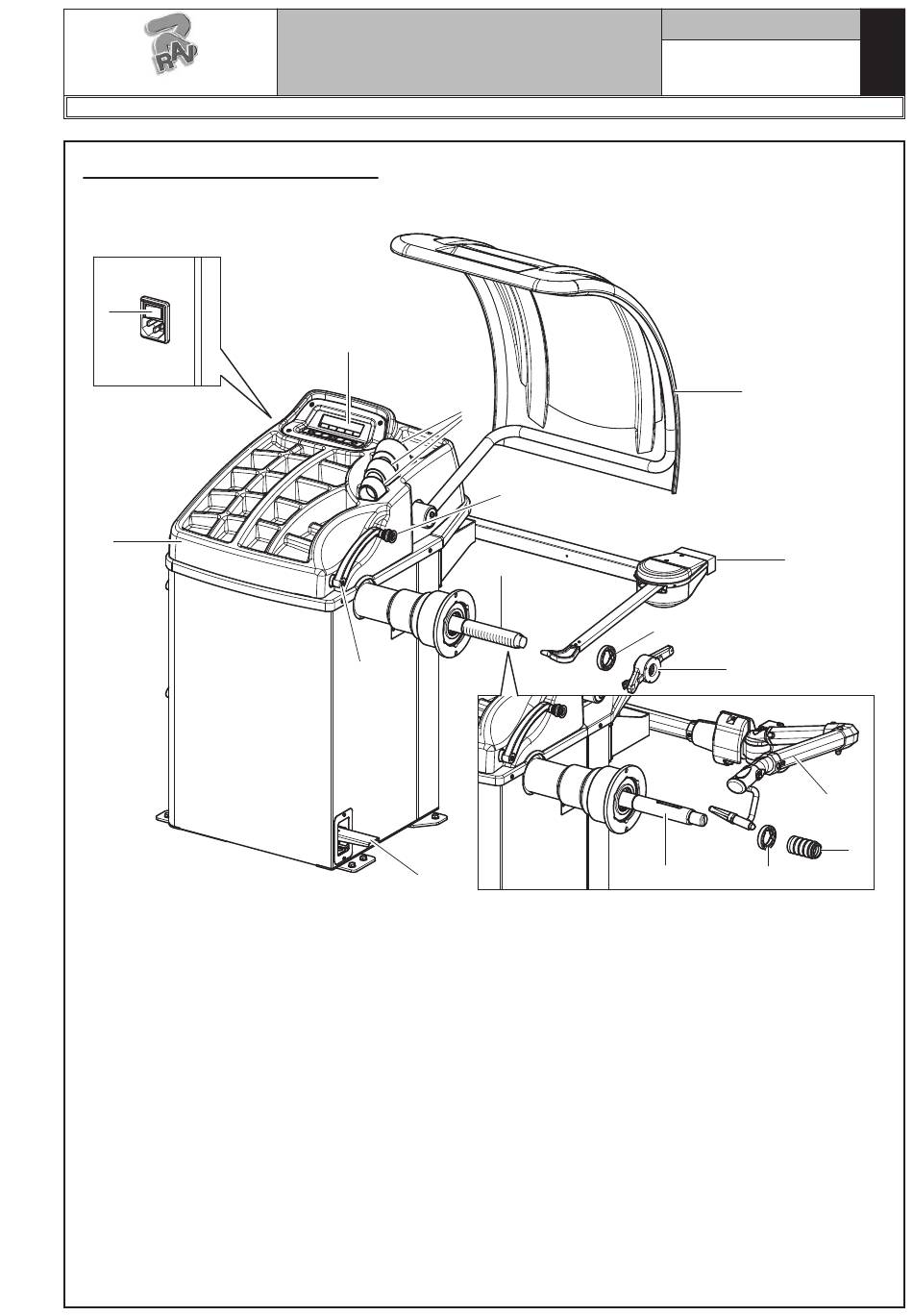

Abb. 1 - G2.124R - GP2.124R
7
10
5
14
9
1
8
4
11
12
3
15
13
2
11
6
LEGENDE
1 – Gewichtshalterbrett
2 – Pneumatische Spindel (nur für das GP2.124R Modell)
3 – Abstand-Durchmesserstaster
4 – Gewindespindel (nur für das G2.124R Modell)
5 – Schutzgehäuse
6 – Fußbremse (nur für das G2.124R Modell) / Fußhebel für Öffnung-Schließung der pneumatischen
Spindel (nur für das GP2.124R Modell)
7 – Hauptschalter
8 – Breitentaster (optional)
9 – Greifzange für Anbringung des Gewichtes
10 – Display mit Tastatur
11 – Druckring
12 – Schnellspannnutmutter (nur für das G2.124R Modell)
13 – Klemm-Muffe (nur für GP2.124R Modell)
14 – Konen
15 – Profi-Breitentaster (optional)
