1297-M010-0_R
D
Seite 13 von 64

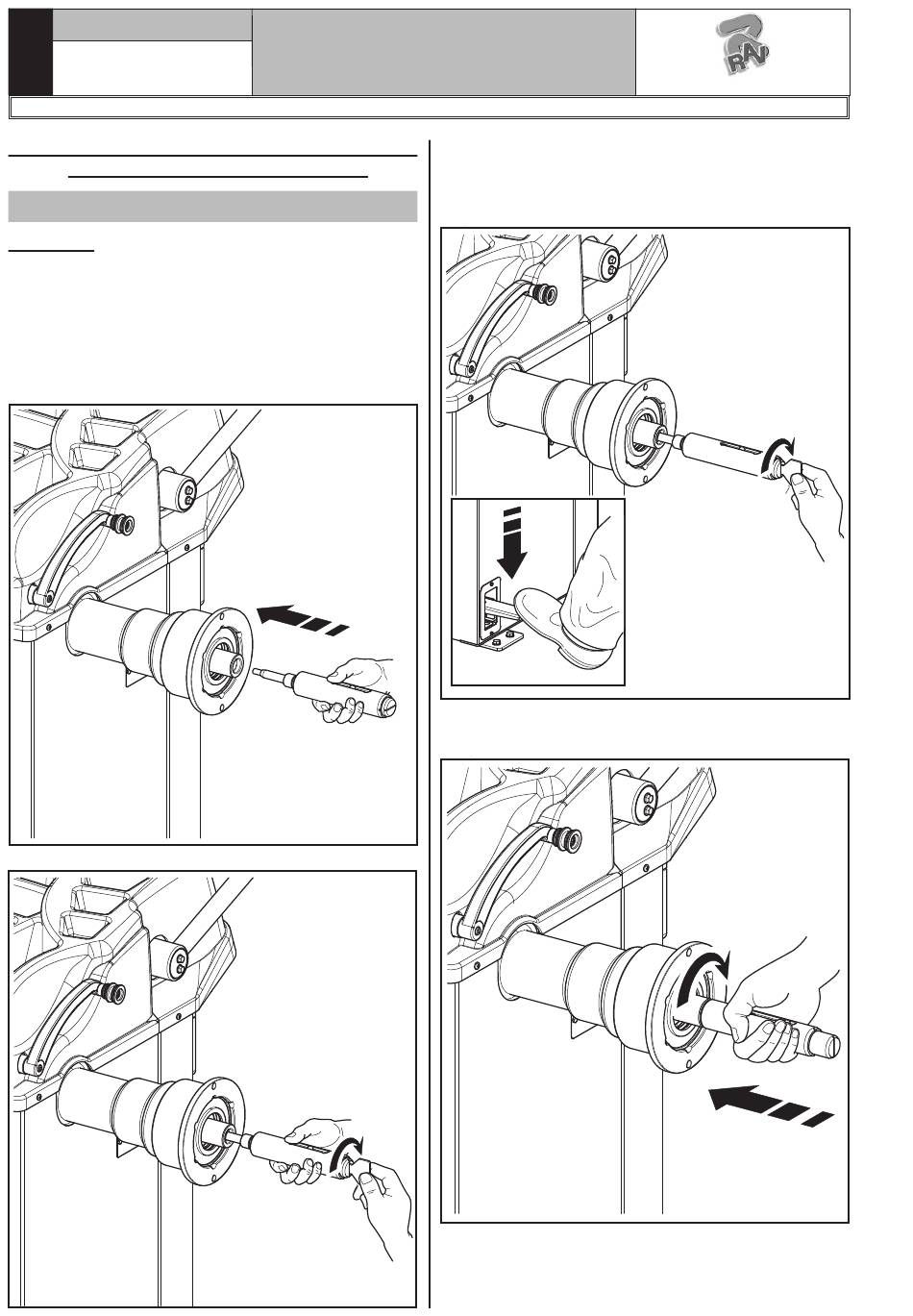

9.3.2 Montage und Entfernung der pneuma-
tischen Spindel auf den Flansch
Nur für GP2.124R Modell
MONTAGE
1. Schließen Sie die Maschine an das Netz und an
die Pneumatikversorgung an und schalten Sie sie
anschließend ein (die pneumatische Spindel öffnet
sich beim Einschalten immer). Schalten Sie dann die
Maschine aus. Setzen Sie die innere Spindel auf den
Flansch und ziehen Sie sie mit dem im Lieferumfang
enthaltenen Schlüssel fest an (Abb. 7 und Abb. 8).
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.124R - GP2.124R
2. Drücken Sie das Bremspedal und schrauben Sie
gleichzeitig die innere Spindel bis zum Anschlag
an; verwenden Sie hierzu den im Lieferumfang
enthaltenen Schlüssel (Abb. 9).
Abb. 7
3. Setzen Sie die äußere Spindel ein und ziehen Sie
sie von Hand fest (Abb. 10).
Abb. 8
RAVAGLIOLI S.p.A.
Abb. 9
Abb. 10
