O P E R A T I N G I N S T R U C T I O N S
AR60

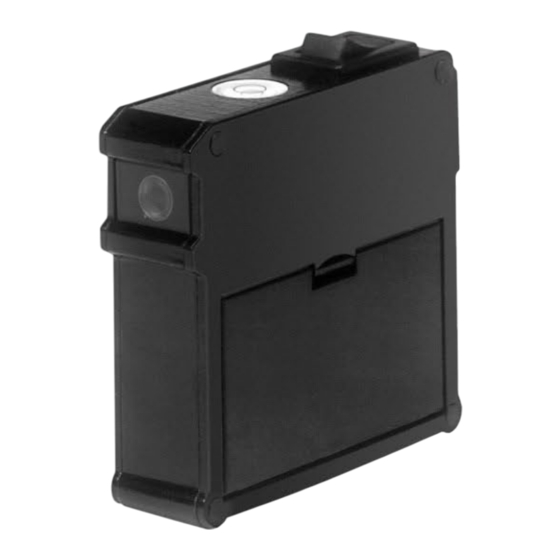

Laser Alignment Aid
de
en
fr
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK AR60

Inhaltszusammenfassung für SICK AR60

  • Seite 1 O P E R A T I N G I N S T R U C T I O N S AR60 Laser Alignment Aid...
  • Seite 2 SICK AG. This document is an original document. © SICK AG • Industrial Safety Systems • Germany • All rights reserved 8007406/1FLC/2022-06-08 Subject to change without notice...

  • Seite 3: Inhaltsverzeichnis

    6 Anhang ..................10 Tabellenverzeichnis ............10 Abbildungsverzeichnis ............10 Konformitäten und Zertifikate ..........10 6.3.1 EU-Konformitätserklärung ........10 6.3.2 UK-Konformitätserklärung ........10 8007406/1FLC/2022-06-08 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 4: Allgemeines

    (Einjustierung) von Sender/Empfänger und Umlenkspiegel lässt sich somit von einer Person in kürzester Zeit durchführen. Batterien sind nach den gesetzlichen Vorschriften getrennt zu entsorgen. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/1FLC/2022-06-08 Irrtümer und Änderungen vorbehalten...

  • Seite 5: Einsatzbereiche

    Bei Lichtschranken oder Lichtvorhängen mit Schutzfeldhöhen ≥ 750 mm empfiehlt sich die Ausrichtung mit zwei Laser- Ausrichthilfen AR60, angebracht an den Geräteenden. 8007406/1FLC/2022-06-08 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 6: Justiervorgang

    Lichtfleck auftreten. Bei Abständen über 3 m ist dieser nicht mehr sichtbar. In Abständen unter 3 m darf dieser nicht zur Ausrichtung verwendet werden. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/1FLC/2022-06-08 Irrtümer und Änderungen vorbehalten...

  • Seite 7: Ausrichtung Über Umlenkspiegel

     Empfänger so ausrichten, dass das Lichtbündel auf die Mitte des zweiten Umlenkspiegels trifft.  Empfänger in dieser Position festschrauben.  AR60 ausschalten.  AR60 abmontieren.  Sender und Empfänger einschalten. 8007406/1FLC/2022-06-08 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 8: Technische Daten

    Entspricht IEC/EN 60825-1:2007, IEC/EN 60825-1:2014, 21 CFR 1040.10 und 1040.11 mit Ausnahme der Abweichungen gemäß Laser Notice No. 50, 24. Juni 2007 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/1FLC/2022-06-08 Irrtümer und Änderungen vorbehalten...

  • Seite 9: Bestelldaten

    Bestelldaten Betriebsanleitung Kapitel 5 AR60 Bestelldaten Laser-Ausrichthilfe AR60 Tab. 2: Artikelnummer Artikel Artikelnummer Laser-Ausrichthilfe AR60 Laser-Ausrichthilfe AR60 1015741 8007406/1FLC/2022-06-08 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten Irrtümer und Änderungen vorbehalten...

  • Seite 10: Anhang

     Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012  Electromagnetic Compatibility Regulations 2016 © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten 8007406/1FLC/2022-06-08 Irrtümer und Änderungen vorbehalten...
