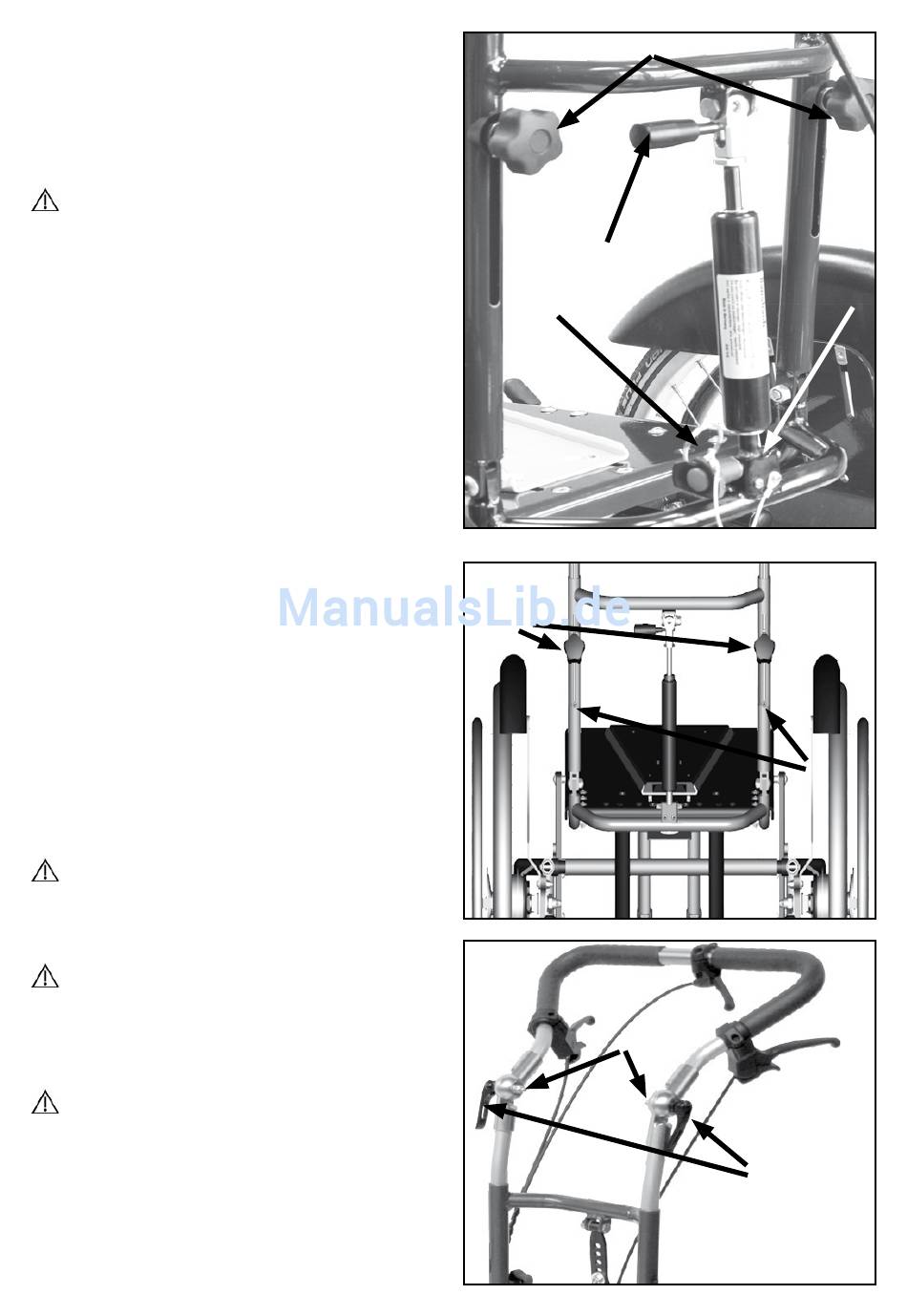

3.4.4 Schiebebügel Höhenverstellung
(4) Zum Verstellen der Höhe
• lösen Sie auf beiden Seiten die Sterngriff-
schraube (D),
• stellen Sie die gewünschte Höhe ein und dre-
hen die Sterngriffschraube (D) wieder fest zu.
ACHTUNG
Der Schiebbügel ist ausschließlich dafür vorgese-
hen, den Insassen in seinem Rollstuhl ZU SCHIEBEN
- ABER NICHT ZU TRAGEN.
3.4.5 Einstellung der Schiebehöhe
(5) Werkseitig montieren wir den Schiebebügel in der
niedrigeren Grundeinstellung für eine normale Schie-
behöhe. Sie können diese Höhe um 10 cm nach oben
versetzen.
• Entfernen Sie beidseitig die Sterngriffschrau-
ben (A) komplett (inkl. Halbschalen),
• schieben Sie den Schiebebügel soweit nach
oben, bis in den Führungsschlitzen die zwei
Bohrungen (B) am unteren Ende des Profil-
rohrs sichtbar werden,
• setzen Sie die Sterngriffschrauben (A) (inkl.
Halbschalen) in diese beiden Bohrungen (B)
ein und drehen sie wieder fest zu.
3.4.6 Schiebebügel Winkelverstellung
Zusätzlich zur Höhenverstellung des Schiebebügels
können Sie auch seinen Winkel verstellen.
• (6) Öffnen Sie auf beiden Seiten des Schiebe-
bügels die Exzenterspanner (A),
• verstellen Sie den Bügel in die gewünschte Po-
sition
• und verschließen Sie die Exzenterspanner (A)
wieder fest.
ACHTUNG
(6) Der Klemmhebel (A) der Exzenterspanner ist auf
der Innenseite des Bügels mit einer selbstsichern-
den Mutter (B) fixiert.
ACHTUNG
(6) Unter widrigen Umständen kann sich durch Dre-
hen des Klemmhebels (A) diese Mutter (B) lösen
und verloren gehen. DER SCHIEBEBÜGEL IST DANN
NICHT FUNKTIONSTÜCHTIG.
ACHTUNG
Kontrollieren Sie regelmäßig und in kurzen Inter-
vallen die Funktionstüchtigkeit und Vollständigkeit
des Exzenterspanners!
(D)
(4)
(A)
(B)
(5)
(A)
(6)
(B)
Bedienungsanleitung
(C)
(B)
(A)
17
