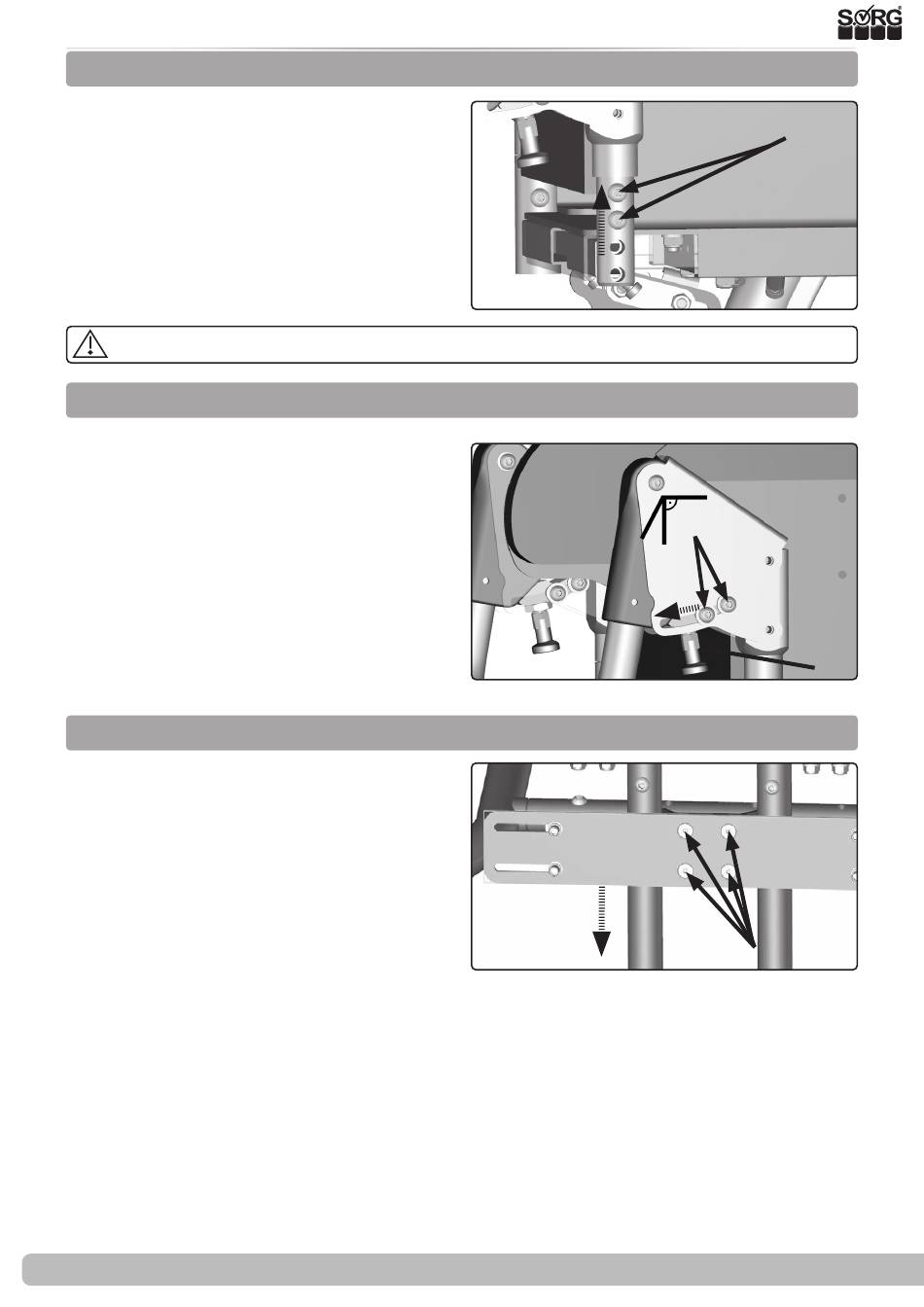

3.5.3 Einstellung der Höhe
Die Höhe der Beinstütze lässt sich um 1,5 bzw.
3 cm verstellen. Hierzu folgen Sie bitte folgen-
den Schritten:
1. Schrauben (A) am Zapfenteil entfernen,
2. die Höhe nach belieben durch anheben ein-
stellen und
3. die Schrauben wieder einsetzen, festziehen
und anschließend überprüfen.
Höheneinstellung nicht in Kombination mit Abduktionkeil möglich.
3.5.4 Voreinstellung Öffnungswinkel
Der Öffnungswinkel der Beinstütze kann über
eine Voreinstellung stufenlos zwischen 90° und
117° wie folgt eingestellt werden:
1. Rasten Sie den Zugschnäpper mit einer Dre-
hung um 90°ein (A)
2. Lösen Sie die Schrauben (B) am Rasterblech
beidseitig innen und außen.
3. Justieren Sie die Beinstütze in die gewünsch-
te Position.
4. Ziehen SIe die Schrauben wieder fest an.
3.5.5 Höhenverstellung der Wadenauflage
Um die Höhe der Wadenauflage zu ändern
folgen Sie bitte folgenden Schritten:
1. Lösen Sie die Schrauben. (1A)
2. Verschieben Sie nun die Wadenklemmplatte
und befestigen Sie die entfernten Elemente in
umgekehrter Reihenfolge.
3. versichern Sie sich, dass alle Schrauben ord-
nungsgemäß befestigt sind.
18 von 36
(1)
(1)
(1)
Serviceheft Dynamis MV
(A)
(B)
(A)
(A)
2021-01-12
