2.5 BAUGRUPPE SCHIEBEHILFEN

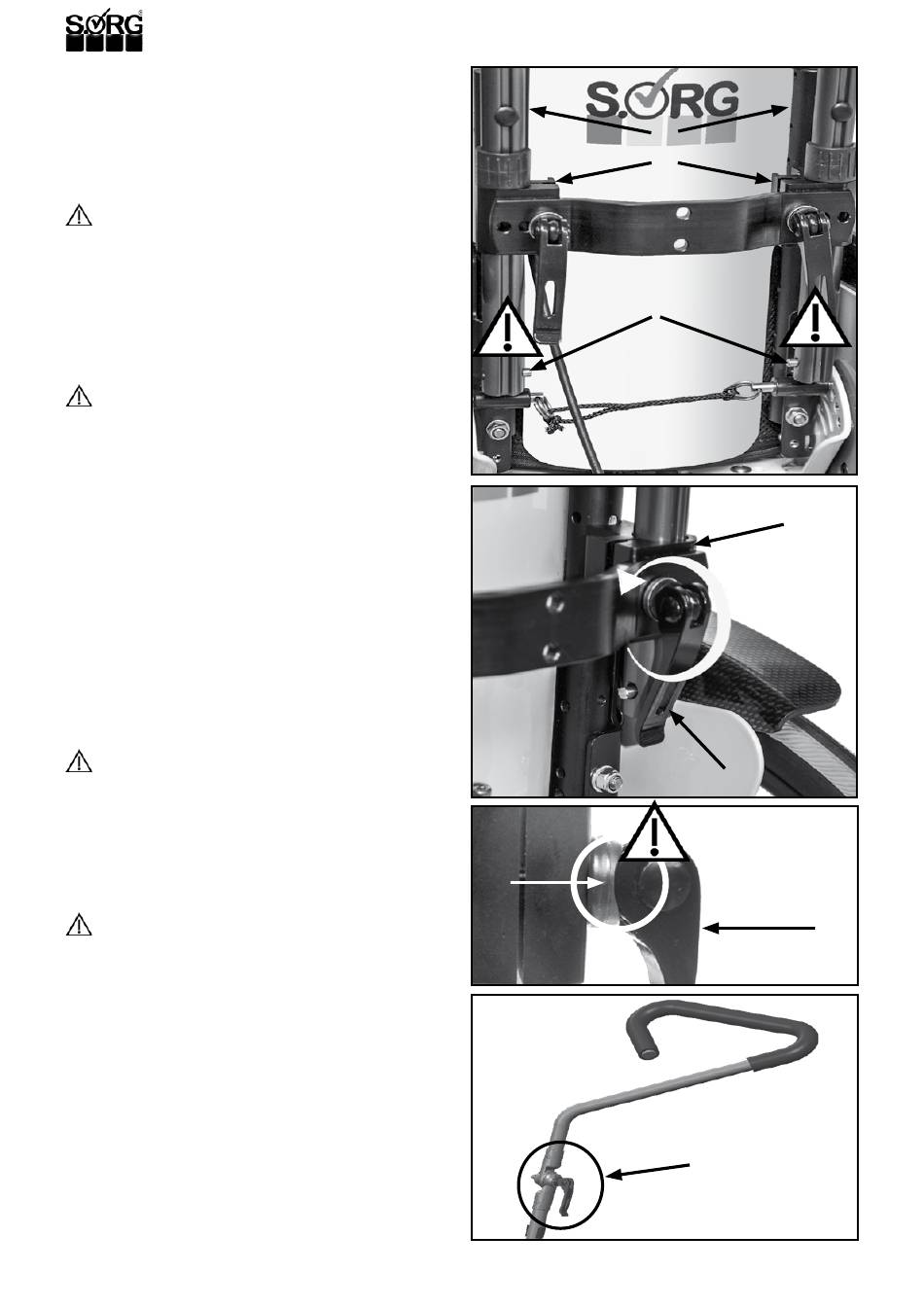

2.5.1 Schiebebügel höhenverstellbar
(1) Am unteren Ende der höhenverstellbaren Schiebebügel-
Rohre (A) befinden sich Stativfedern (B), mit denen verhin-
dert wird, dass die Rohre beim Einstellen der Höhe unbeab-
sichtigt aus der Halterung (C) rutschen.
ACHTUNG
Der Schiebebügel (A) darf nur verwendet werden, wenn
die Stativfedern (B) unter der Halterung (C) gut sichtbar
aus den Rohren herausragen. Eine funktionsuntüchtige
Stativfeder muss unverzüglich ersetzt werden.
2.5.2 Spannkraft des Exzenterspanners
ACHTUNG
(2) Der Klemmhebel (A) des Exzenterspanner ist auf der
Gegenseite des Halters (B) mit einer Mutter fixiert. Durch
Drehen des Klemmhebels (A) verändert sich die Spann-
kraft des Exzenterspanners. Unter widrigen Umständen
kann die Mutter verloren gehen. DIE SCHIEBEHILFE IST
DANN NICHT FUNKTIONSTÜCHTIG.
Deshalb sorgen Sie dafür, dass der Benutzer regelmäßig
und in kurzen Intervallen die Funktionstüchtigkeit und
Vollständigkeit des Exzenterspanners kontrolliert.
Zum Einstellen der Schließkraft des Exzenterspanners:
• Öffnen Sie die Klemmhebel (A),
• drehen Sie ihn so weit um seine eigene Achse,
dass er zuverlässig den Schiebegriff fixiert;
• im Uhrzeigersinn = spannen,
• gegen UZS = lösen.
Testen Sie anschließend seine Funktionstüchtigkeit.
ACHTUNG
(3) Die Rundung der Sattelscheibe (A) muss bei geschlos-
senem Exzenterspanner (B) bündig in der Rundung des
Klemmhebels liegen.
2.5.3 Einhandschiebebügel abklappbar
ACHTUNG
(4) Sorgen Sie dafür, dass der Benutzer regelmäßig und
in kurzen Intervallen die Funktionstüchtigkeit des kom-
pletten Winkelverstellelements (A) am Schiebebügel
bzw. am abklappbaren Schiebegriff kontrolliert.
Zum Einstellen der Spannkraft des Exzenterspanners ver-
fahren Sie bitte wie oben beschrieben.
