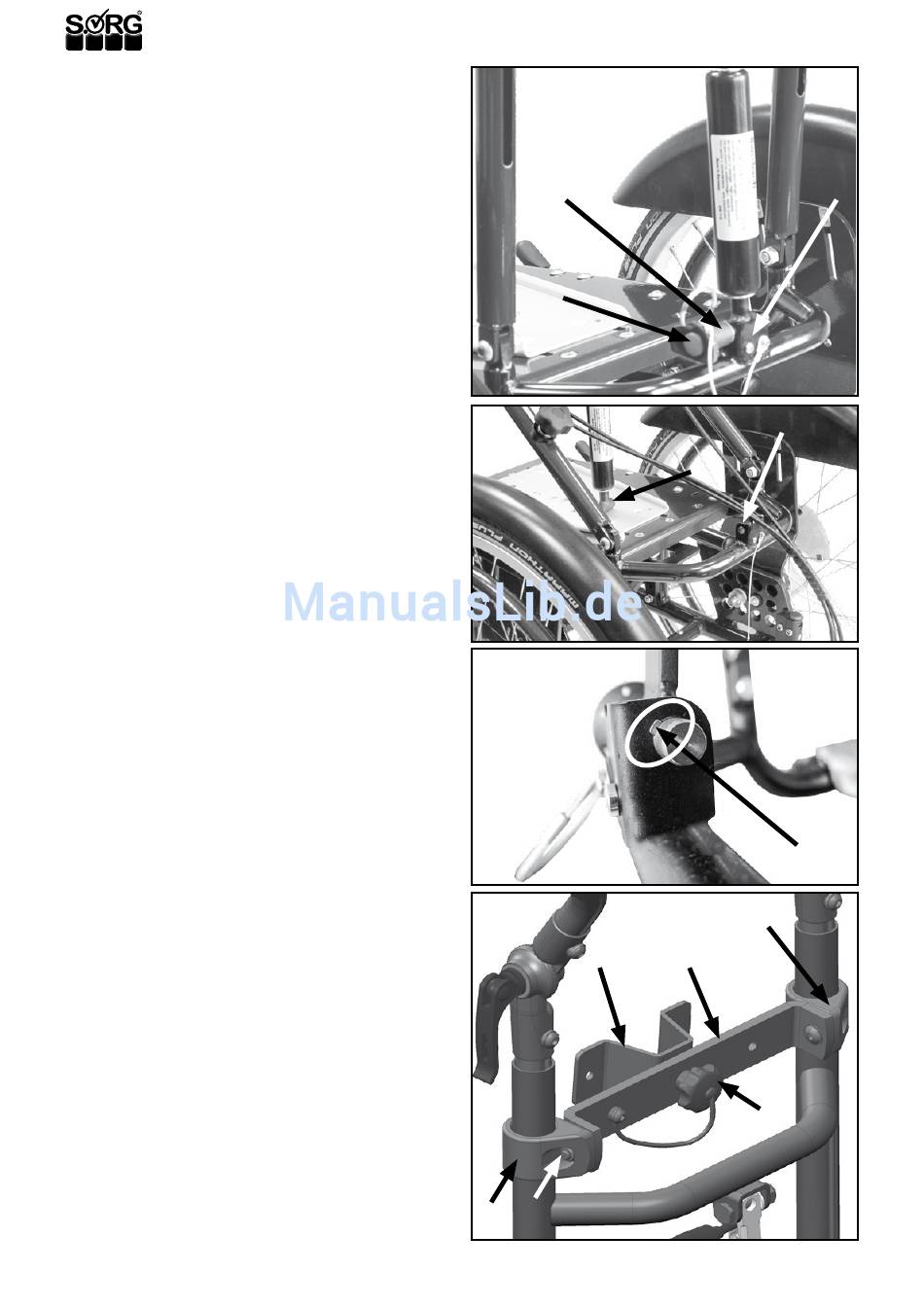

3.4.7 Rückenteil umklappen
(1+2) Zum Umklappen
• stellen Sie den Schiebebügel auf die niedrigs-
te Position (wegen der Bowdenzüge für Kante-
lung und Trommelbremse),
• drücken Sie den roten Knopf (A) des Steckbol-
zens (B) und
• ziehen Sie ihn mit gedrückten Knopf aus der
Halterung (C).
• Nun können Sie den Rücken nach vorne um-
legen.
Zum Wiedereinsetzen des Schiebebügels
• richten Sie den Schiebebügel auf,
• führen Sie das Bolzenende (D) in die Halte-
rung (C) zurück und
• stecken Sie den Steckbolzen (B) mit gedrück-
te roten Knopf (A) in die Bohrungen der Halte-
rung (C) zurück.
• (3) Die Arretierungslaschen des Steckbolzens
muss auf der Gegenseite der Halterung (C)
gut sichtbar aus dem Stift herausragen (siehe
Bild 3, Kapitel 3.4.1).
3.4.8 Rückführung für die Sitzschale
(4) Zum Verbinden der Rückenführung mit der Sitz-
schale:
• bringen Sie den Schalenrücken mit dem An-
bindungsteil (A) in eine senkrechte Position,
• verschieben Sie die drehbare Rückenfüh-
rungstraverse (B) mit den Gleitern (C) auf die
erforderliche Höhe des Anbindungsteils (A),
• setzen Sie die Sterngriffschraube (D) in die
Bohrung des Anbindungsteils (A) und
• drehen Sie die Sterngriffschraube (D) fest zu.
• Zum Entfernen verfahren Sie sinngemäß.
Die Drehbarkeit der verschiebbaren Rückenführungs-
traverse (B) wird über die Verschraubung (E) an den
Gleitern (C) reguliert.
