Loop
SORG
Rollstuhl im Überblick

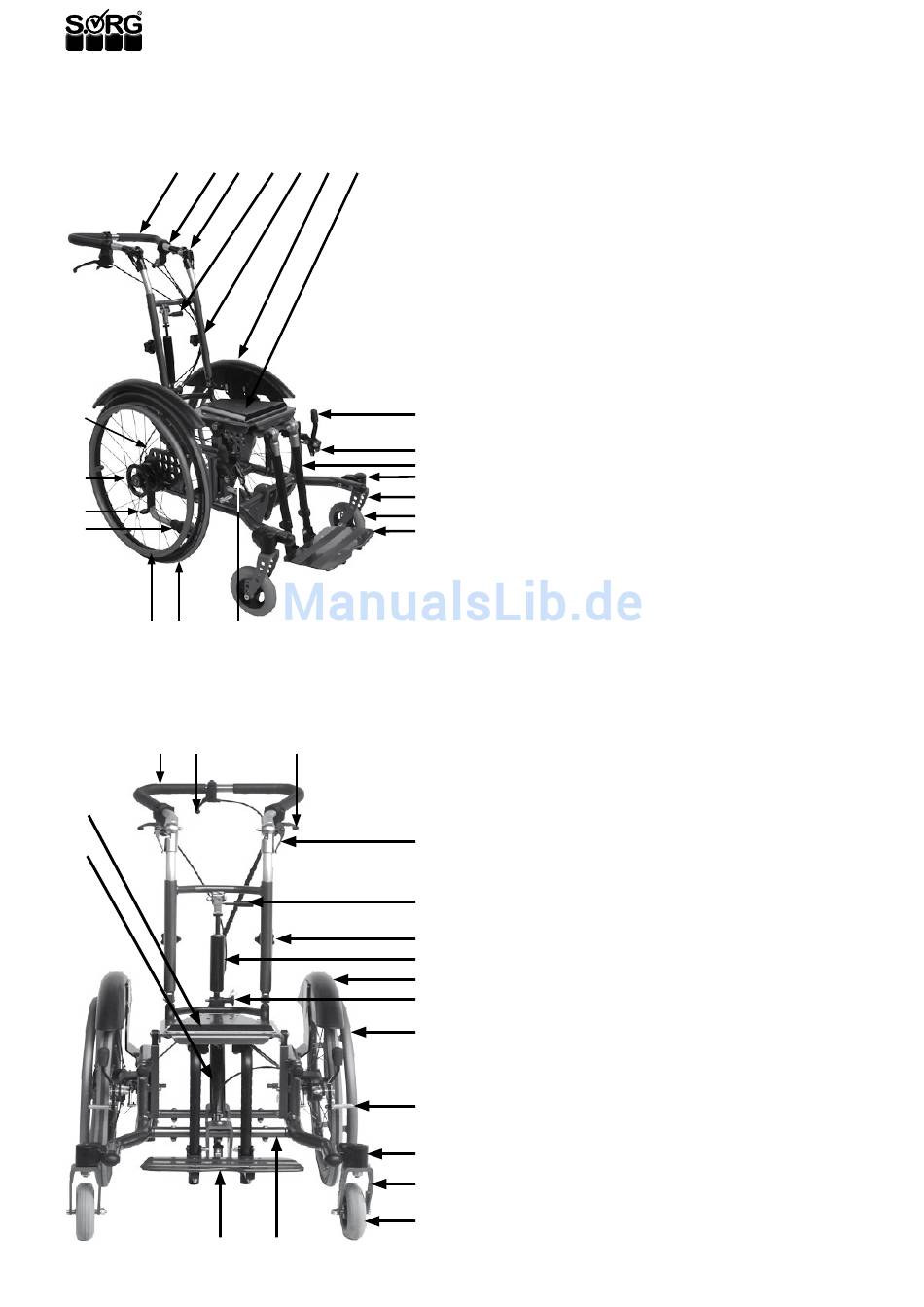

Übersicht Loop
SORG
1
2 3
21
20
19
18
17
16
1
2
17
18
4
4
5
6
7
15
3
16
15
1.
Schiebebügel höhenverstellbar
2.
Bedienhebel für Trommelbremse
3.
Exzenterspanner zur Winkelverstellung des Schie-
bebügels
4.
Gasdruckfeder zur Winkelverstellung des Rückens
5.
Sterngriffschraube zur Höhenverstellung des
Schiebebügels
8
6.
Radschutz
7.
Keil und Keilaufnahme
9
8.
Bremshebel der Feststell- oder Kniehebelbremse
10
9.
Bremsandrucksbolzen der Feststellbremse
11
10. längeneinstellbares Rohr der Beinstütze
12
11. Lenkradadapter
13
12. Lenkradgabel
14
13. Lenkrad
14. Fußplatte
15. Gasdruckfeder zur Sitzkantelung
16. Antriebsrad
17. Greifring
18. Kippschutzrolle
19. Auftrittshebel für Kippschutz
20. Nabe des Leichtlauf-Trommelbrems-Rades
21. Lochplatte
4
1.
Schiebebügel höhenverstellbar
2.
Auslösehebel für Sitzkantelung
3.
Bedienhebel für Trommelbremse
5
4.
Exzenterspanner zur Winkelverstellung des Schie-
bebügels
5.
Bedienhebel für Winkleverstellung des Rückens
6
7
6.
Sterngriffschraube zur Höhenverstellung des
Schiebebügels
8
7.
Gasdruckfeder zur Winkelverstellung des Rückens
9
8.
Radschutz
9.
Verschlussstift zum Aushängen der Gasdruckfeder
10
10. Greifring
11. Bremsandrucksbolzen der Feststellbremse
12. Lenkradadapter
13. Lenkradgabel
14. Lenkrad
11
15. Traversen zur Verbreiterung des Rahmens
16. Fußplatte (nach hinten wegklappbar)
17. Universaladapter zur Keilaufnahme mit Sitzscha-
12
lenkeil
18. Gasdruckfeder für die Sitzkantelung
13
14
