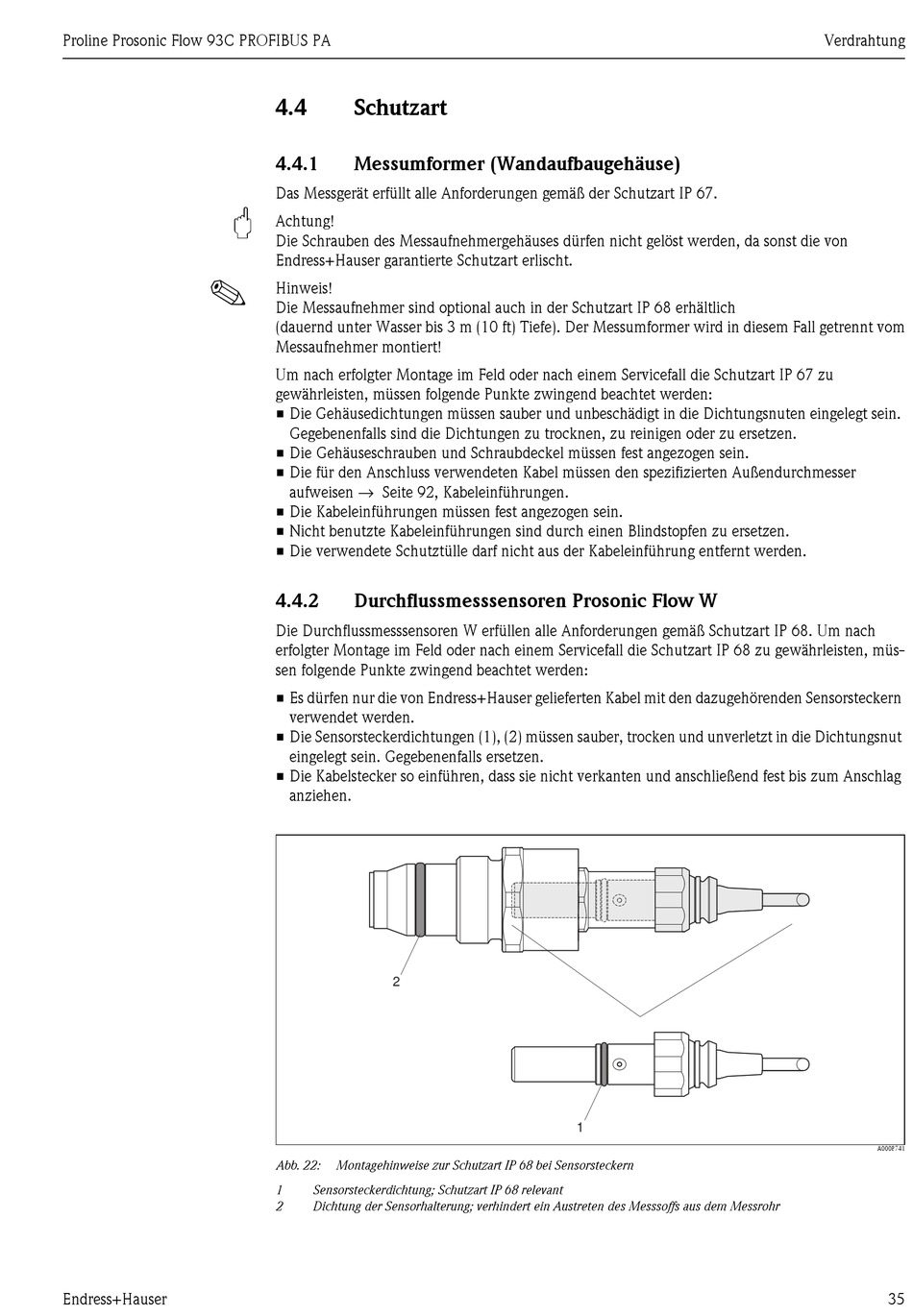

4.4 Schutzart
4.4.1 Messumformer (Wandaufbaugehäuse)
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP 67.
"
Achtung!
Die Schrauben des Messaufnehmergehäuses dürfen nicht gelöst werden, da sonst die von
Endress+Hauser garantierte Schutzart erlischt.
Hinweis!
Die Messaufnehmer sind optional auch in der Schutzart IP 68 erhältlich
(dauernd unter Wasser bis 3 m (10 ft) Tiefe). Der Messumformer wird in diesem Fall getrennt vom
Messaufnehmer montiert!
Um nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
• Die Gehäusedichtungen müssen sauber und unbeschädigt in die Dichtungsnuten eingelegt sein.
Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu ersetzen.
• Die Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
• Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurchmesser
aufweisen → Seite 92, Kabeleinführungen.
• Die Kabeleinführungen müssen fest angezogen sein.
• Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
• Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.
4.4.2 Durchflussmesssensoren Prosonic Flow W
Die Durchflussmesssensoren W erfüllen alle Anforderungen gemäß Schutzart IP 68. Um nach
erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 68 zu gewährleisten, müs-
sen folgende Punkte zwingend beachtet werden:
• Es dürfen nur die von Endress+Hauser gelieferten Kabel mit den dazugehörenden Sensorsteckern
verwendet werden.
• Die Sensorsteckerdichtungen (1), (2) müssen sauber, trocken und unverletzt in die Dichtungsnut
eingelegt sein. Gegebenenfalls ersetzen.
• Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis zum Anschlag
anziehen.
2
Abb. 22: Montagehinweise zur Schutzart IP 68 bei Sensorsteckern
1 Sensorsteckerdichtung; Schutzart IP 68 relevant
2 Dichtung der Sensorhalterung; verhindert ein Austreten des Messsoffs aus dem Messrohr
1
