Verdrahtung
"
30
4
3
2

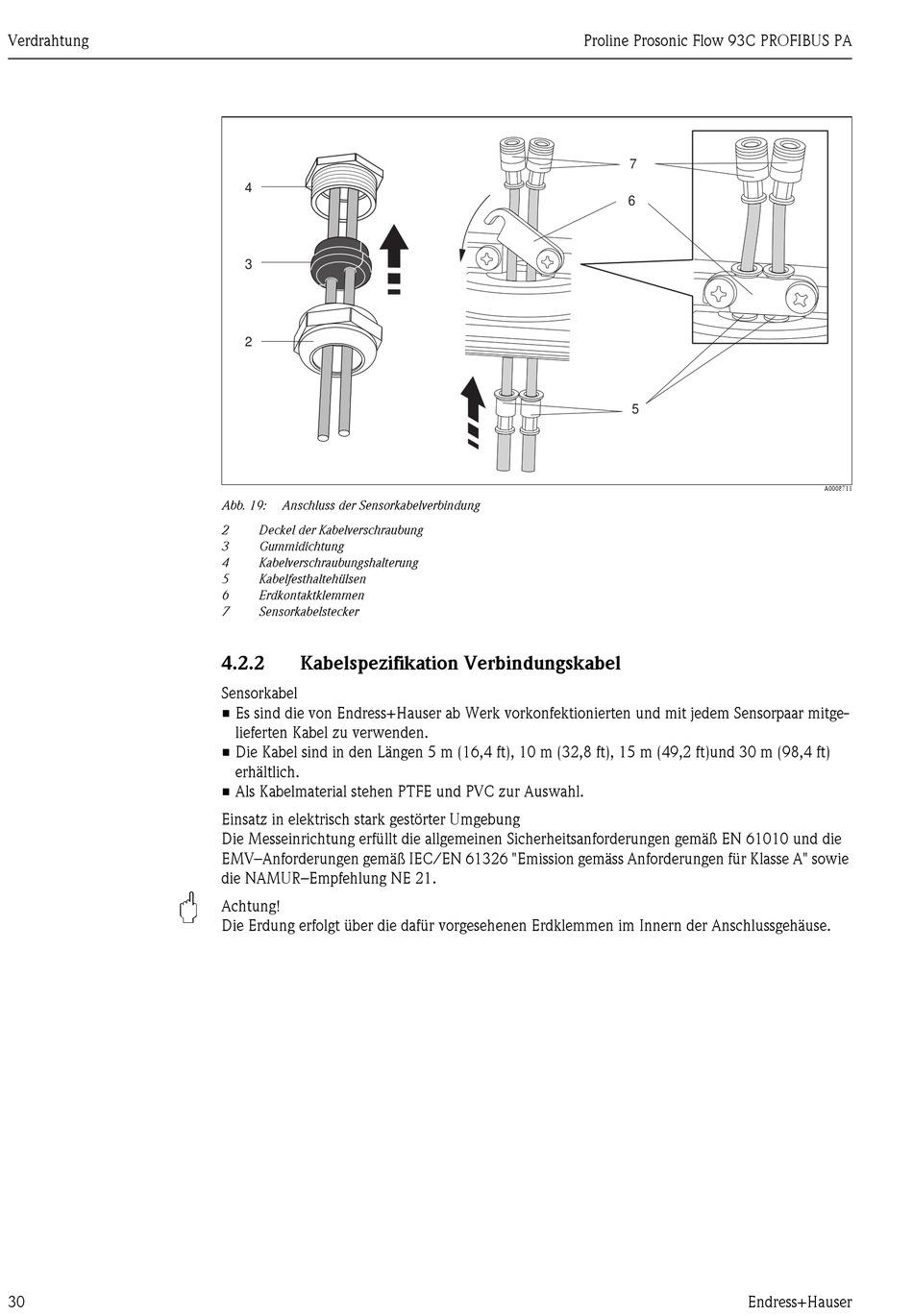

Abb. 19: Anschluss der Sensorkabelverbindung
2 Deckel der Kabelverschraubung
3 Gummidichtung
4 Kabelverschraubungshalterung
5 Kabelfesthaltehülsen
6 Erdkontaktklemmen
7 Sensorkabelstecker
4.2.2 Kabelspezifikation Verbindungskabel
Sensorkabel
• Es sind die von Endress+Hauser ab Werk vorkonfektionierten und mit jedem Sensorpaar mitge-
lieferten Kabel zu verwenden.
• Die Kabel sind in den Längen 5 m (16,4 ft), 10 m (32,8 ft), 15 m (49,2 ft)und 30 m (98,4 ft)
erhältlich.
• Als Kabelmaterial stehen PTFE und PVC zur Auswahl.
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und die
EMV–Anforderungen gemäß IEC/EN 61326 "Emission gemäss Anforderungen für Klasse A" sowie
die NAMUR–Empfehlung NE 21.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Innern der Anschlussgehäuse.
