Montage
16

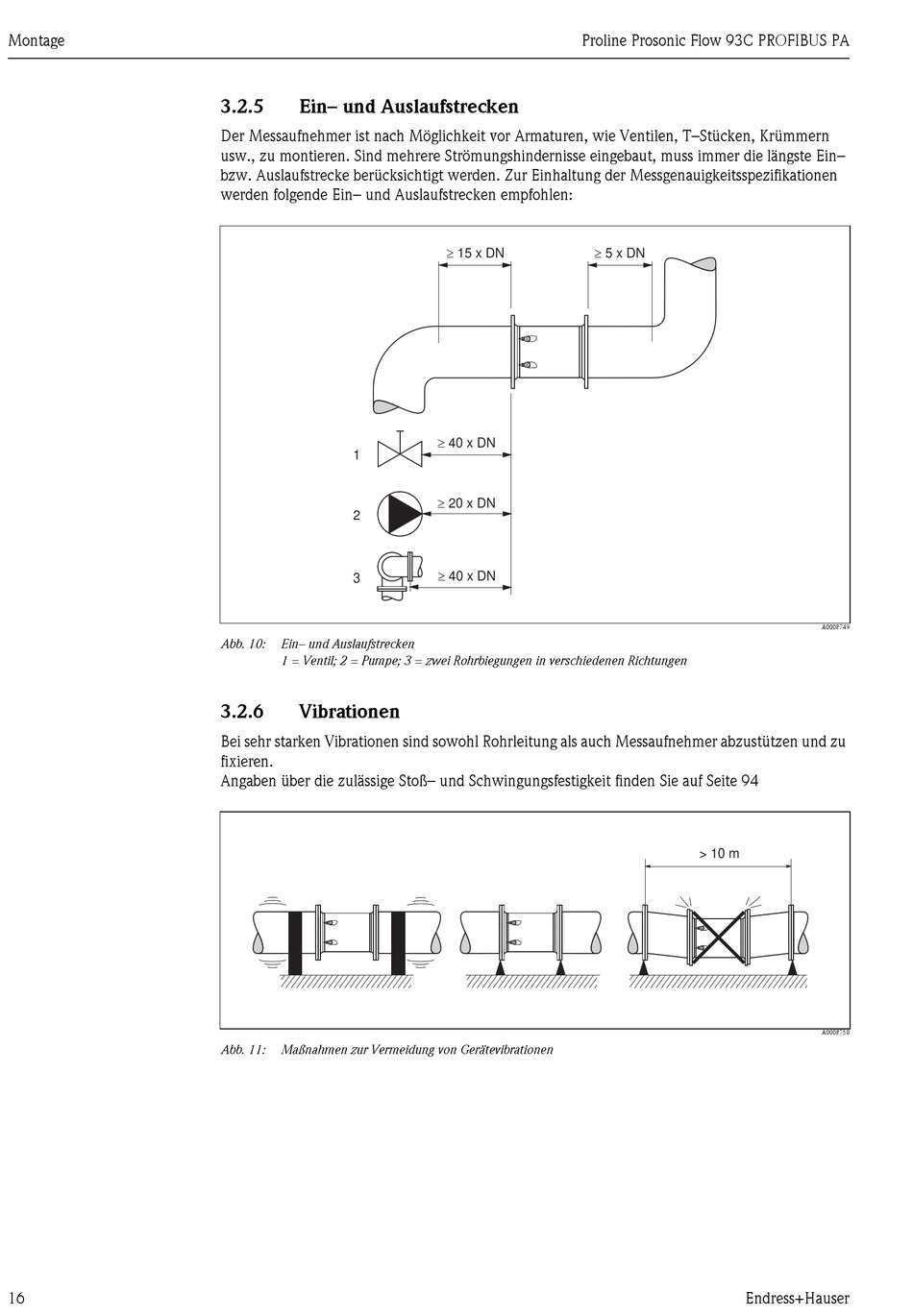

3.2.5 Ein– und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T–Stücken, Krümmern
usw., zu montieren. Sind mehrere Strömungshindernisse eingebaut, muss immer die längste Ein–
bzw. Auslaufstrecke berücksichtigt werden. Zur Einhaltung der Messgenauigkeitsspezifikationen
werden folgende Ein– und Auslaufstrecken empfohlen:
1
2
3
Abb. 10: Ein– und Auslaufstrecken
1 = Ventil; 2 = Pumpe; 3 = zwei Rohrbiegungen in verschiedenen Richtungen
3.2.6 Vibrationen
Bei sehr starken Vibrationen sind sowohl Rohrleitung als auch Messaufnehmer abzustützen und zu
fixieren.
Angaben über die zulässige Stoß– und Schwingungsfestigkeit finden Sie auf Seite 94
Abb. 11: Maßnahmen zur Vermeidung von Gerätevibrationen
Proline Prosonic Flow 93C PROFIBUS PA
³ 15 x DN ³ 5 x DN
³ 40 x DN
³ 20 x DN
³ 40 x DN
A0008749
> 10 m
A0008750
