4.3.3 Feldbus–Gerätestecker
Hinweis!
Der Gerätestecker kann nur für die PROFIBUS PA – Geräte eingesetzt werden.
Die Anschlusstechnik beim PROFIBUS PA ermöglicht es, Messgeräte über einheitliche mechanische
Anschlüsse wie T–Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen.
Diese Anschlusstechnik mit vorkonfektionierten Verteilerbausteinen und Steckverbindern besitzt
gegenüber der konventionellen Verdrahtung erhebliche Vorteile:
• Feldgeräte können während des normalen Messbetriebes jederzeit entfernt, ausgetauscht oder
neu hinzugefügt werden. Die Kommunikation wird nicht unterbrochen.
• Installation und Wartung sind wesentlich einfacher.
• Vorhandene Kabelinfrastrukturen sind sofort nutz– und erweiterbar, z.B. beim Aufbau neuer
Sternverteilungen mit Hilfe von 4– oder 8–kanaligen Verteilerbausteinen.
Optional ist das Gerät deshalb mit einem bereits montierten Feldbus–Gerätestecker ab Werk liefer-
bar. Feldbus–Gerätestecker für die nachträgliche Montage können bei Endress+Hauser als Ersatzteil
bestellt werden. → Seite 74
B
E
3
4
1 2
7

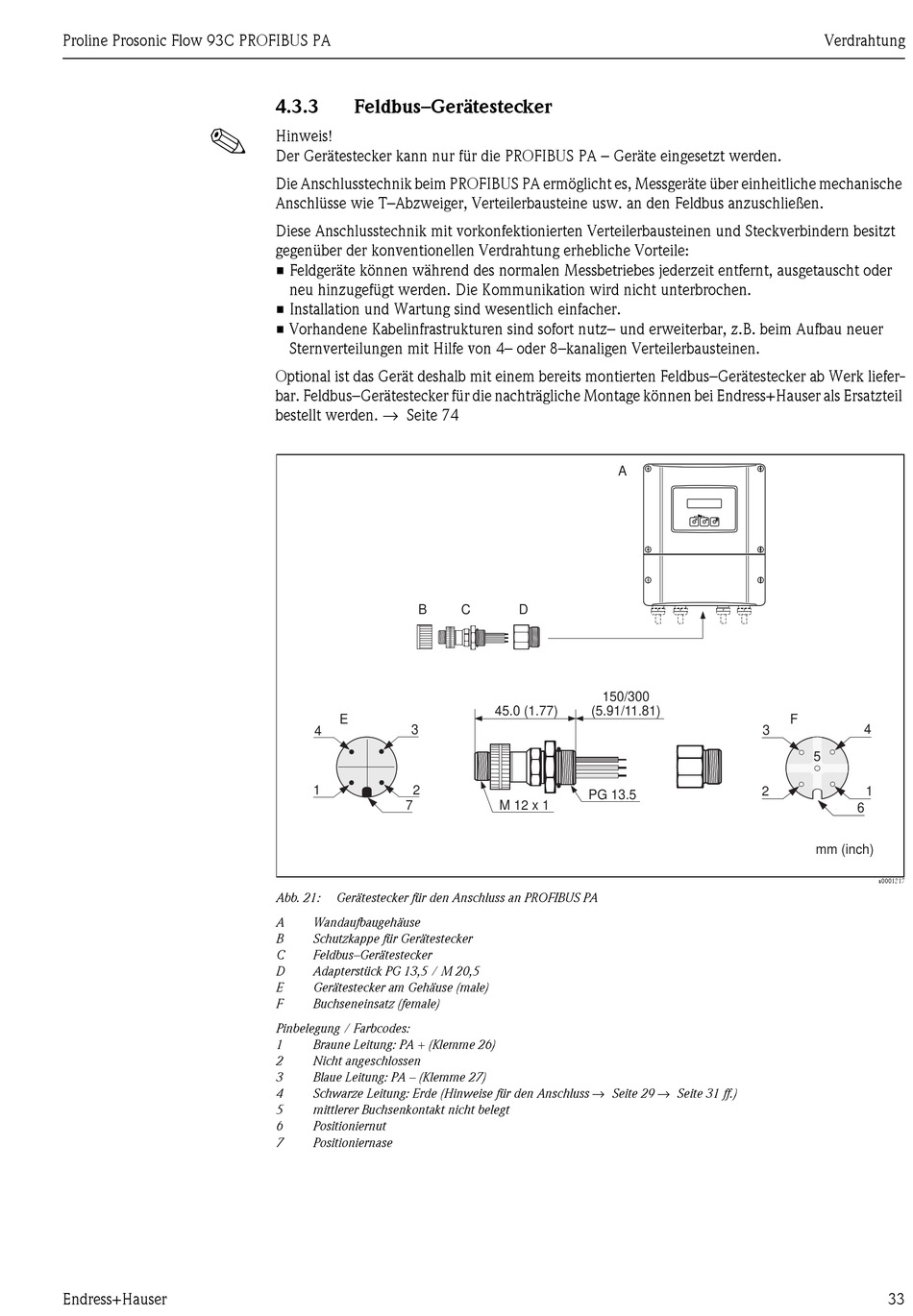

Abb. 21: Gerätestecker für den Anschluss an PROFIBUS PA
A Wandaufbaugehäuse
B Schutzkappe für Gerätestecker
C Feldbus–Gerätestecker
D Adapterstück PG 13,5 / M 20,5
E Gerätestecker am Gehäuse (male)
F Buchseneinsatz (female)
Pinbelegung / Farbcodes:
1 Braune Leitung: PA + (Klemme 26)
2 Nicht angeschlossen
3 Blaue Leitung: PA – (Klemme 27)
Schwarze Leitung: Erde (Hinweise für den Anschluss → Seite 29 → Seite 31 ff.)
4
5 mittlerer Buchsenkontakt nicht belegt
6 Positioniernut
7 Positioniernase
A
C D
150/300
45.0 (1.77) (5.91/11.81)
PG 13.5
M 12 x 1
Verdrahtung
Esc
-
+ E
F
3 4
5
2 1
6
mm (inch)
a0001317
