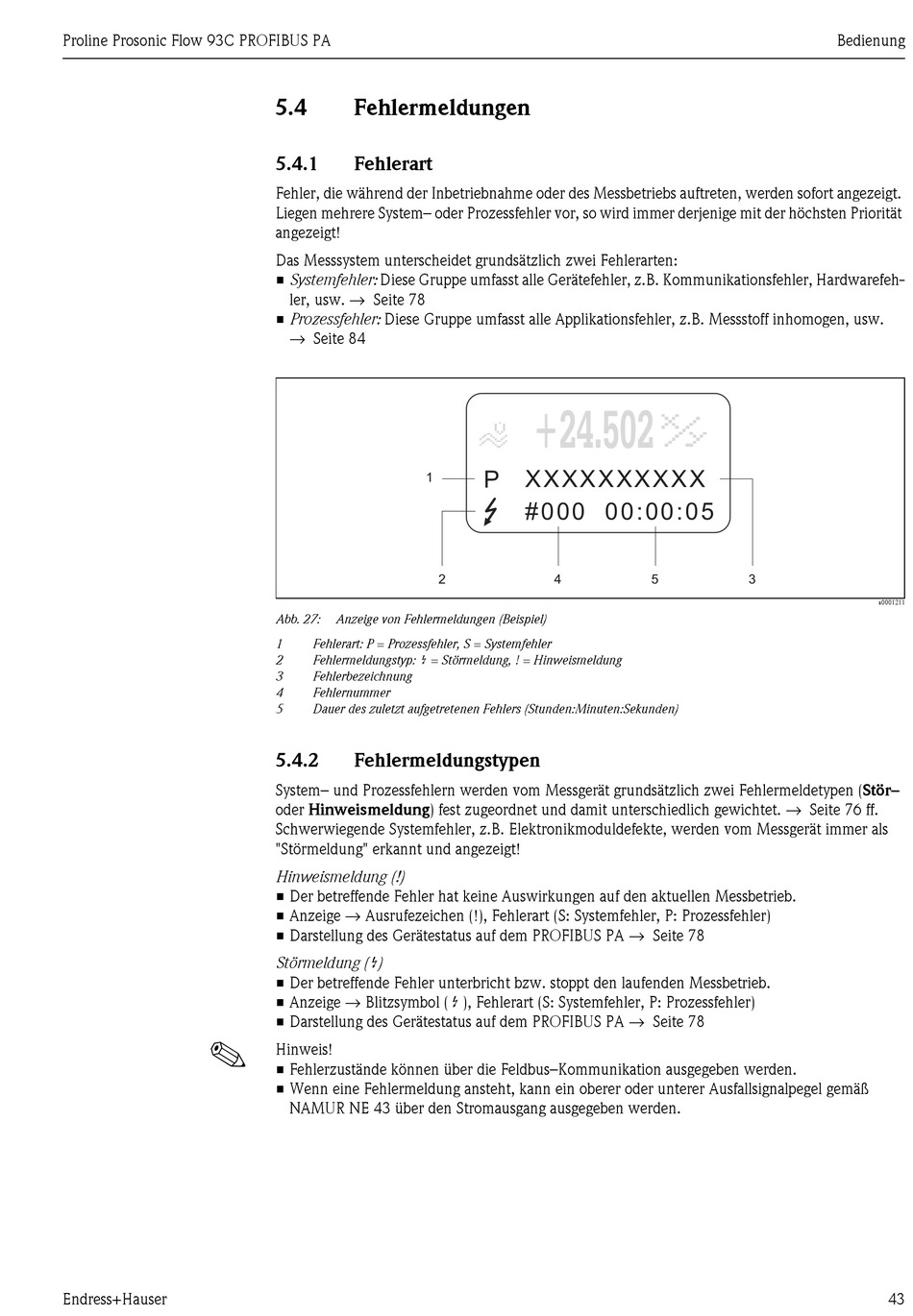

Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 43

Proline Prosonic Flow 93C PROFIBUS PA
!
Endress+Hauser
5.4 Fehlermeldungen
5.4.1 Fehlerart
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Liegen mehrere System– oder Prozessfehler vor, so wird immer derjenige mit der höchsten Priorität
angezeigt!
Das Messsystem unterscheidet grundsätzlich zwei Fehlerarten:
• Systemfehler: Diese Gruppe umfasst alle Gerätefehler, z.B. Kommunikationsfehler, Hardwarefeh-
ler, usw. → Seite 78
• Prozessfehler: Diese Gruppe umfasst alle Applikationsfehler, z.B. Messstoff inhomogen, usw.
→ Seite 84
1
2
Abb. 27: Anzeige von Fehlermeldungen (Beispiel)
1 Fehlerart: P = Prozessfehler, S = Systemfehler
Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
2
3 Fehlerbezeichnung
4 Fehlernummer
5 Dauer des zuletzt aufgetretenen Fehlers (Stunden:Minuten:Sekunden)
5.4.2 Fehlermeldungstypen
System– und Prozessfehlern werden vom Messgerät grundsätzlich zwei Fehlermeldetypen (Stör–
oder Hinweismeldung) fest zugeordnet und damit unterschiedlich gewichtet. → Seite 76 ff.
Schwerwiegende Systemfehler, z.B. Elektronikmoduldefekte, werden vom Messgerät immer als
"Störmeldung" erkannt und angezeigt!
Hinweismeldung (!)
• Der betreffende Fehler hat keine Auswirkungen auf den aktuellen Messbetrieb.
• Anzeige → Ausrufezeichen (!), Fehlerart (S: Systemfehler, P: Prozessfehler)
• Darstellung des Gerätestatus auf dem PROFIBUS PA → Seite 78
Störmeldung ( $)
• Der betreffende Fehler unterbricht bzw. stoppt den laufenden Messbetrieb.
• Anzeige → Blitzsymbol ( $ ), Fehlerart (S: Systemfehler, P: Prozessfehler)
• Darstellung des Gerätestatus auf dem PROFIBUS PA → Seite 78
Hinweis!
• Fehlerzustände können über die Feldbus–Kommunikation ausgegeben werden.
• Wenn eine Fehlermeldung ansteht, kann ein oberer oder unterer Ausfallsignalpegel gemäß
NAMUR NE 43 über den Stromausgang ausgegeben werden.
+24.502 +24.502
P XXXXXXXXXX
#000 00:00:05
4 5
Bedienung
3
a0001211
43
