Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 87

Proline Prosonic Flow 93C PROFIBUS PA
Endress+Hauser
1
6
5
7.1
7.2
3

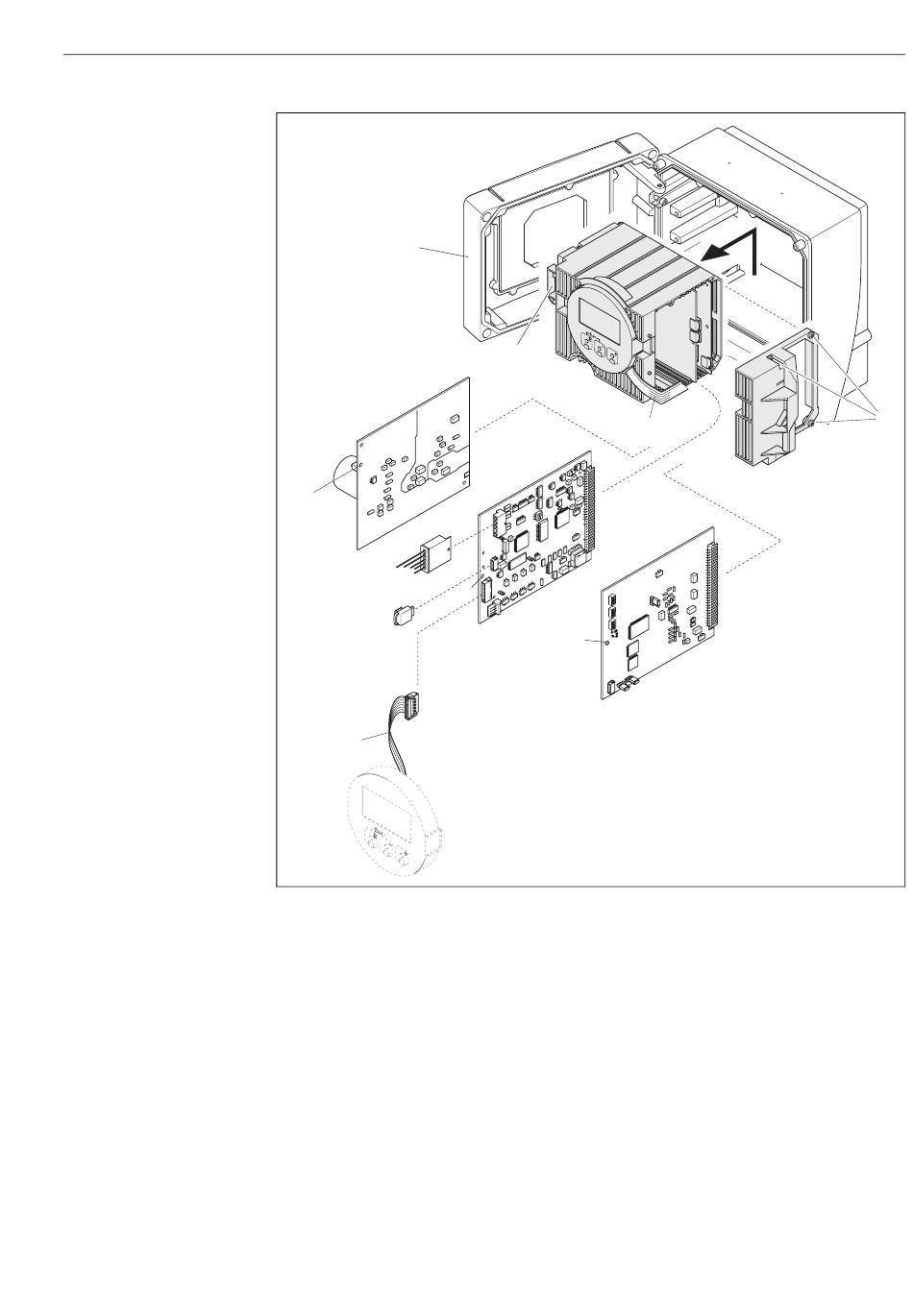

Abb. 39: Wandaufbaugehäuse: Ein– und Ausbau der Elektronikplatine
1 Gehäusedeckel
2 Elektronikmodul
3 Flachbandkabel (Anzeigemodul)
4 Schrauben Elektronikraumabdeckung
5 Hilfsöffnung für den Ein–/Ausbau von Platinen
6 Netzteilplatine
7 Messverstärkerplatine
7.1 Sensorsignalkabel
7.2 T–DAT (Messumformer–Datenspeicher)
8 I/O–Platine
2
7
5
5
Störungsbehebung
3
8
4
A0008652
87
