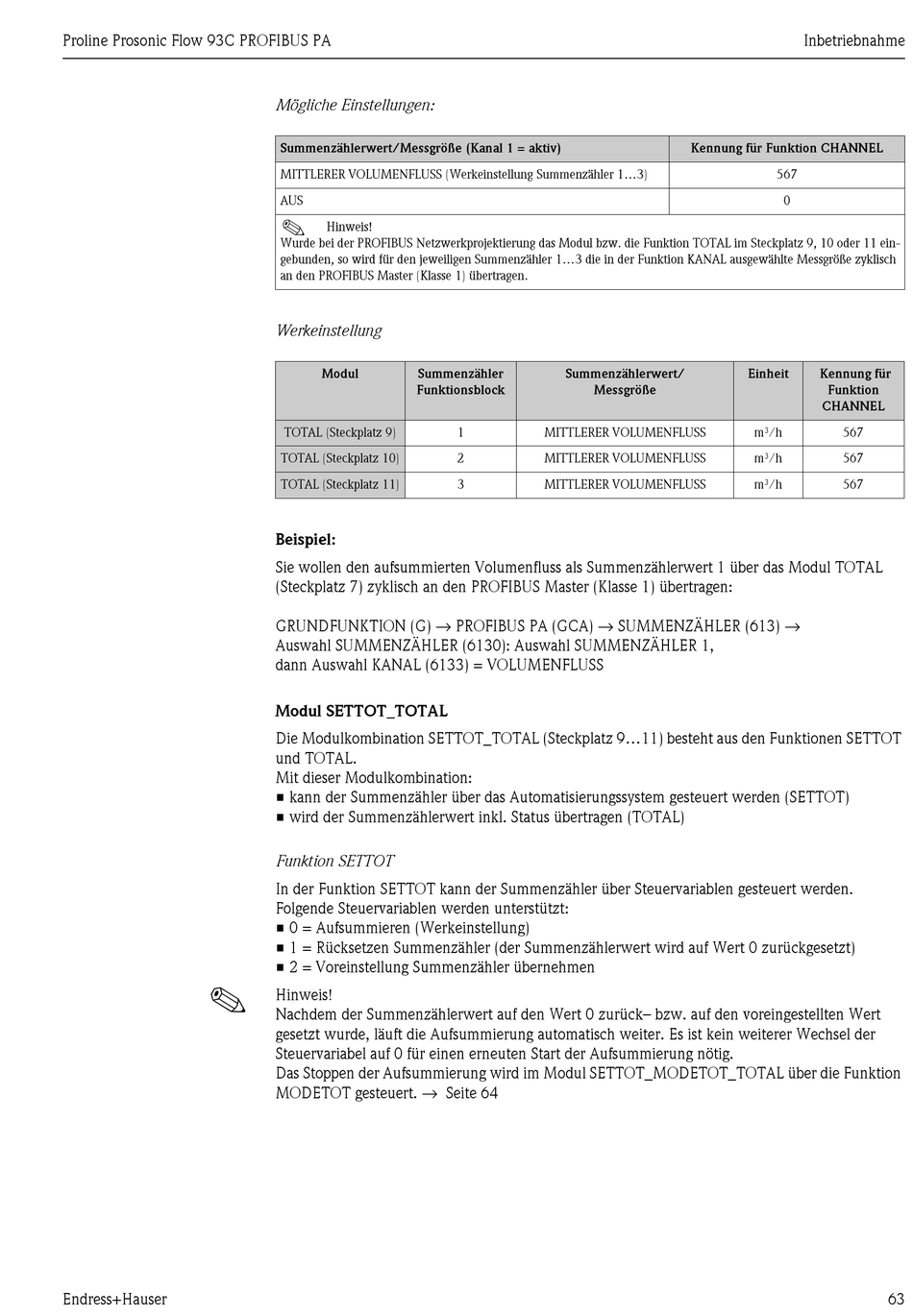

Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 63

Proline Prosonic Flow 93C PROFIBUS PA
!
Endress+Hauser
Mögliche Einstellungen:
Mögliche Einstellungen:
Summenzählerwert/Messgröße (Kanal 1 = aktiv)
MITTLERER VOLUMENFLUSS (Werkeinstellung Summenzähler 1...3)
AUS
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion TOTAL im Steckplatz 9, 10 oder 11 ein-
gebunden, so wird für den jeweiligen Summenzähler 1...3 die in der Funktion KANAL ausgewählte Messgröße zyklisch
an den PROFIBUS Master (Klasse 1) übertragen.
Werkeinstellung
Modul Summenzähler
Funktionsblock
TOTAL (Steckplatz 9)
TOTAL (Steckplatz 10)
TOTAL (Steckplatz 11)
Beispiel:
Sie wollen den aufsummierten Volumenfluss als Summenzählerwert 1 über das Modul TOTAL
(Steckplatz 7) zyklisch an den PROFIBUS Master (Klasse 1) übertragen:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
Auswahl SUMMENZÄHLER (6130): Auswahl SUMMENZÄHLER 1,
dann Auswahl KANAL (6133) = VOLUMENFLUSS
Modul SETTOT_TOTAL
Die Modulkombination SETTOT_TOTAL (Steckplatz 9...11) besteht aus den Funktionen SETTOT
und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
In der Funktion SETTOT kann der Summenzähler über Steuervariablen gesteuert werden.
Folgende Steuervariablen werden unterstützt:
• 0 = Aufsummieren (Werkeinstellung)
• 1 = Rücksetzen Summenzähler (der Summenzählerwert wird auf Wert 0 zurückgesetzt)
• 2 = Voreinstellung Summenzähler übernehmen
Hinweis!
Nachdem der Summenzählerwert auf den Wert 0 zurück– bzw. auf den voreingestellten Wert
gesetzt wurde, läuft die Aufsummierung automatisch weiter. Es ist kein weiterer Wechsel der
Steuervariabel auf 0 für einen erneuten Start der Aufsummierung nötig.
Das Stoppen der Aufsummierung wird im Modul SETTOT_MODETOT_TOTAL über die Funktion
MODETOT gesteuert. → Seite 64
Summenzählerwert/
Messgröße
1 MITTLERER VOLUMENFLUSS
2 MITTLERER VOLUMENFLUSS
3 MITTLERER VOLUMENFLUSS
Inbetriebnahme
Kennung für Funktion CHANNEL
567
0
Einheit Kennung für
Funktion
CHANNEL
m³/h 567
m³/h 567
m³/h 567
63
