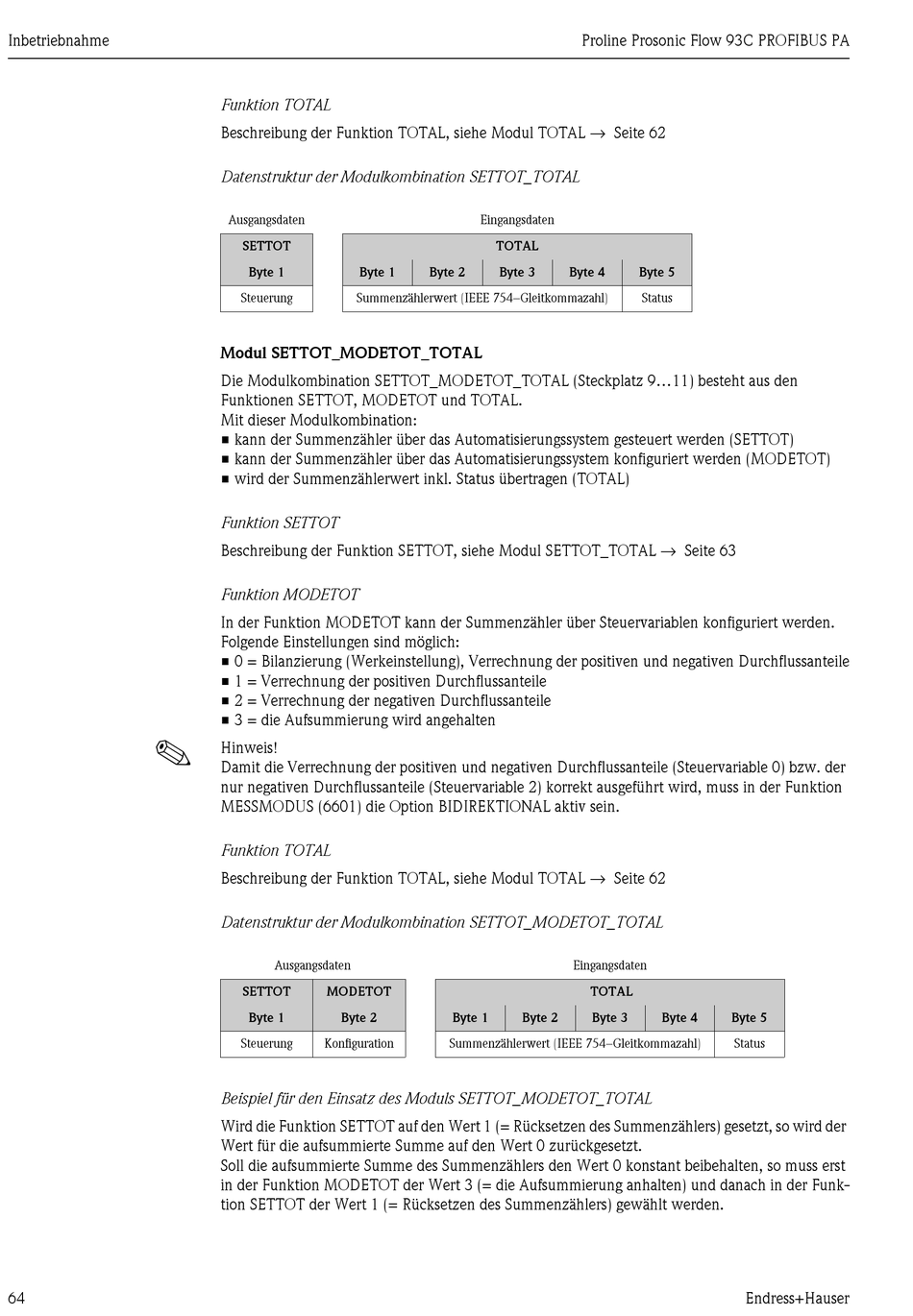

Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 64

Inbetriebnahme
!
64
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL → Seite 62
Datenstruktur der Modulkombination SETTOT_TOTAL
Ausgangsdaten
SETTOT
Byte 1 Byte 1
Steuerung Summenzählerwert (IEEE 754–Gleitkommazahl)
Modul SETTOT_MODETOT_TOTAL
Die Modulkombination SETTOT_MODETOT_TOTAL (Steckplatz 9...11) besteht aus den
Funktionen SETTOT, MODETOT und TOTAL.
Mit dieser Modulkombination:
• kann der Summenzähler über das Automatisierungssystem gesteuert werden (SETTOT)
• kann der Summenzähler über das Automatisierungssystem konfiguriert werden (MODETOT)
• wird der Summenzählerwert inkl. Status übertragen (TOTAL)
Funktion SETTOT
Beschreibung der Funktion SETTOT, siehe Modul SETTOT_TOTAL → Seite 63
Funktion MODETOT
In der Funktion MODETOT kann der Summenzähler über Steuervariablen konfiguriert werden.
Folgende Einstellungen sind möglich:
• 0 = Bilanzierung (Werkeinstellung), Verrechnung der positiven und negativen Durchflussanteile
• 1 = Verrechnung der positiven Durchflussanteile
• 2 = Verrechnung der negativen Durchflussanteile
• 3 = die Aufsummierung wird angehalten
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (Steuervariable 0) bzw. der
nur negativen Durchflussanteile (Steuervariable 2) korrekt ausgeführt wird, muss in der Funktion
MESSMODUS (6601) die Option BIDIREKTIONAL aktiv sein.
Funktion TOTAL
Beschreibung der Funktion TOTAL, siehe Modul TOTAL → Seite 62
Datenstruktur der Modulkombination SETTOT_MODETOT_TOTAL
Ausgangsdaten
SETTOT MODETOT
Byte 1 Byte 2
Steuerung Konfiguration
Beispiel für den Einsatz des Moduls SETTOT_MODETOT_TOTAL
Wird die Funktion SETTOT auf den Wert 1 (= Rücksetzen des Summenzählers) gesetzt, so wird der
Wert für die aufsummierte Summe auf den Wert 0 zurückgesetzt.
Soll die aufsummierte Summe des Summenzählers den Wert 0 konstant beibehalten, so muss erst
in der Funktion MODETOT der Wert 3 (= die Aufsummierung anhalten) und danach in der Funk-
tion SETTOT der Wert 1 (= Rücksetzen des Summenzählers) gewählt werden.
Proline Prosonic Flow 93C PROFIBUS PA
Eingangsdaten
TOTAL
Byte 2 Byte 3 Byte 4
Eingangsdaten
TOTAL
Byte 1 Byte 2 Byte 3
Summenzählerwert (IEEE 754–Gleitkommazahl)
Byte 5
Status
Byte 4 Byte 5
Status
