Proline Prosonic Flow 93C PROFIBUS PA
Endress+Hauser
5.2.2 Anzeigedarstellung (Betriebsmodus)
Das Anzeigefeld besteht aus insgesamt drei Zeilen, auf denen Messwerte und/oder Statusgrößen
(Durchflussrichtung, Bargraph, usw.) angezeigt werden. Der Anwender hat die Möglichkeit, die
Zuordnung der Anzeigezeilen zu bestimmten Anzeigegrößen beliebig zu ändern und nach seinen
Bedürfnissen anzupassen (→ siehe Handbuch "Beschreibung Gerätefunktionen").
Multiplexbetrieb:
Jeder Zeile können max. zwei verschiedene Anzeigegrößen zugeordnet werden. Diese erscheinen
auf der Anzeige wechselweise alle 10 Sekunden.
Fehlermeldungen:
Anzeige und Darstellung von System–/Prozessfehlern → Seite 43
TOT

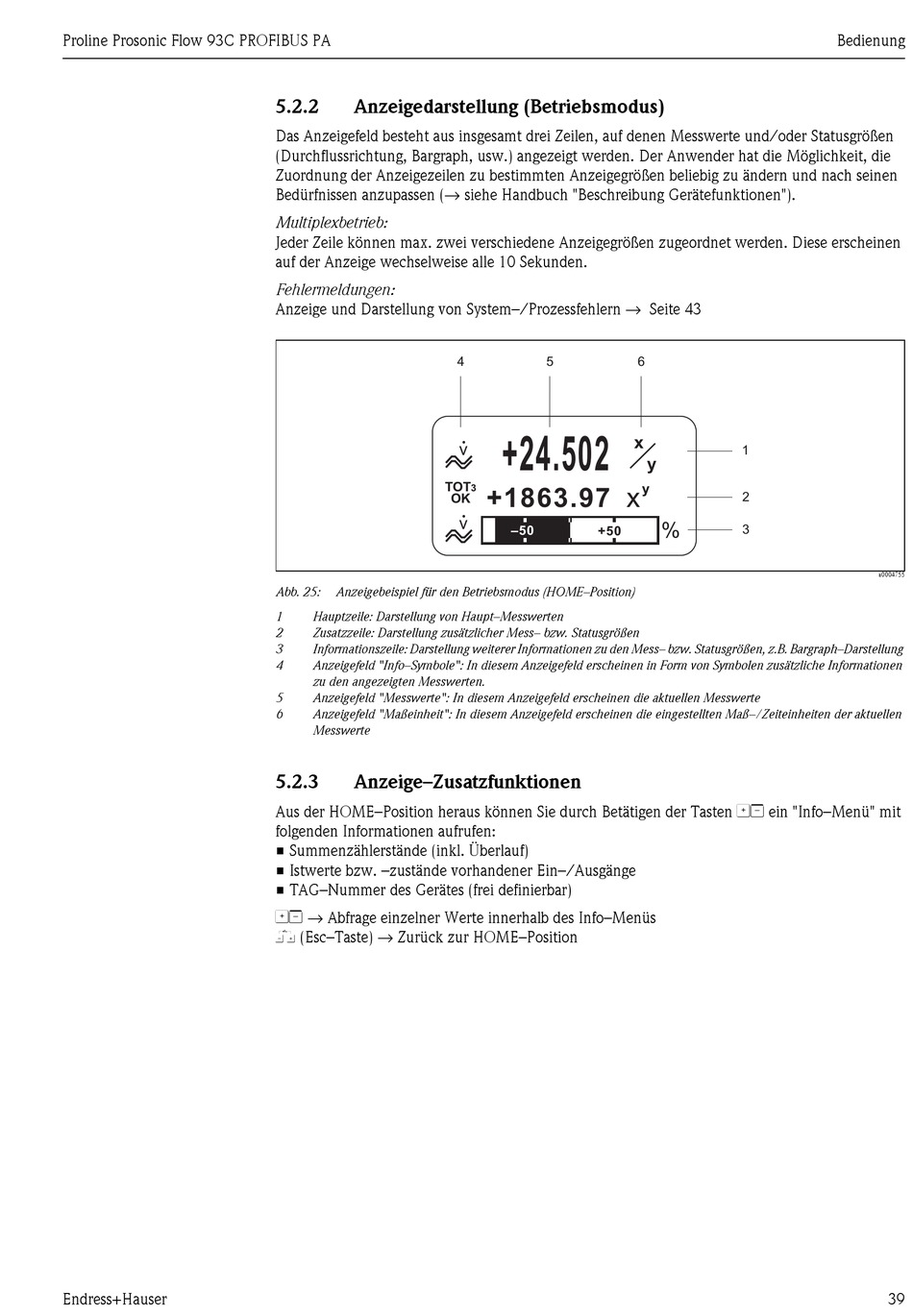

Abb. 25: Anzeigebeispiel für den Betriebsmodus (HOME–Position)
1 Hauptzeile: Darstellung von Haupt–Messwerten
2 Zusatzzeile: Darstellung zusätzlicher Mess– bzw. Statusgrößen
3 Informationszeile: Darstellung weiterer Informationen zu den Mess– bzw. Statusgrößen, z.B. Bargraph–Darstellung
4 Anzeigefeld "Info–Symbole": In diesem Anzeigefeld erscheinen in Form von Symbolen zusätzliche Informationen
zu den angezeigten Messwerten.
5 Anzeigefeld "Messwerte": In diesem Anzeigefeld erscheinen die aktuellen Messwerte
6 Anzeigefeld "Maßeinheit": In diesem Anzeigefeld erscheinen die eingestellten Maß–/Zeiteinheiten der aktuellen
Messwerte
5.2.3 Anzeige–Zusatzfunktionen
Aus der HOME–Position heraus können Sie durch Betätigen der Tasten OS ein "Info–Menü" mit
folgenden Informationen aufrufen:
• Summenzählerstände (inkl. Überlauf)
• Istwerte bzw. –zustände vorhandener Ein–/Ausgänge
• TAG–Nummer des Gerätes (frei definierbar)
OS → Abfrage einzelner Werte innerhalb des Info–Menüs
X (Esc–Taste) → Zurück zur HOME–Position
4 5
+24.502
v
+1863.97
3
OK
v
–50 +50
6
x
1
y
y
x
2
%
3
