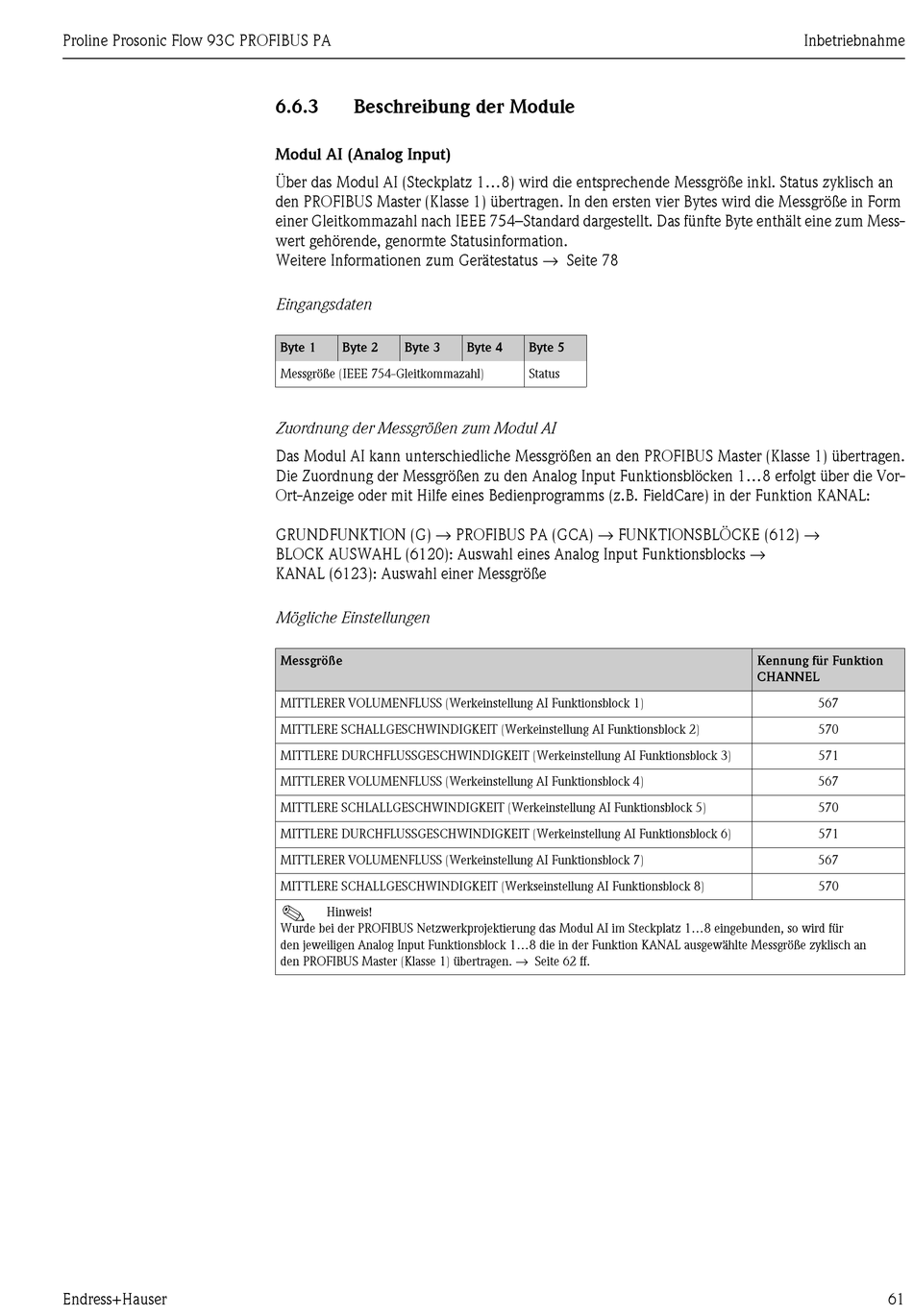

6.6.3 Beschreibung der Module
Modul AI (Analog Input)
Über das Modul AI (Steckplatz 1...8) wird die entsprechende Messgröße inkl. Status zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. In den ersten vier Bytes wird die Messgröße in Form
einer Gleitkommazahl nach IEEE 754–Standard dargestellt. Das fünfte Byte enthält eine zum Mess-
wert gehörende, genormte Statusinformation.
Weitere Informationen zum Gerätestatus → Seite 78
Eingangsdaten
Byte 1 Byte 2 Byte 3
Messgröße (IEEE 754-Gleitkommazahl)
Zuordnung der Messgrößen zum Modul AI
Das Modul AI kann unterschiedliche Messgrößen an den PROFIBUS Master (Klasse 1) übertragen.
Die Zuordnung der Messgrößen zu den Analog Input Funktionsblöcken 1...8 erfolgt über die Vor-
Ort-Anzeige oder mit Hilfe eines Bedienprogramms (z.B. FieldCare) in der Funktion KANAL:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → FUNKTIONSBLÖCKE (612) →
BLOCK AUSWAHL (6120): Auswahl eines Analog Input Funktionsblocks →
KANAL (6123): Auswahl einer Messgröße
Mögliche Einstellungen
Messgröße
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 1)
MITTLERE SCHALLGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 3)
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 4)
MITTLERE SCHLALLGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 5)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 6)
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 7)
MITTLERE SCHALLGESCHWINDIGKEIT (Werkseinstellung AI Funktionsblock 8)
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1...8 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...8 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. → Seite 62 ff.
Byte 4 Byte 5
Status
Inbetriebnahme
Kennung für Funktion
CHANNEL
567
570
571
567
570
571
567
570
