Proline Prosonic Flow 93C PROFIBUS PA
Reihenfolge
Steckplatz (Slot)
1
2 EMPTY_MODULE
3 EMPTY_MODULE
4 EMPTY_MODULE
5 EMPTY_MODULE
6 EMPTY_MODULE
7 EMPTY_MODULE
8 EMPTY_MODULE
9
10 EMPTY_MODULE
11 EMPTY_MODULE
12 EMPTY_MODULE
13 CONTROL_BLOCK
Endress+Hauser
Beispiel 2:

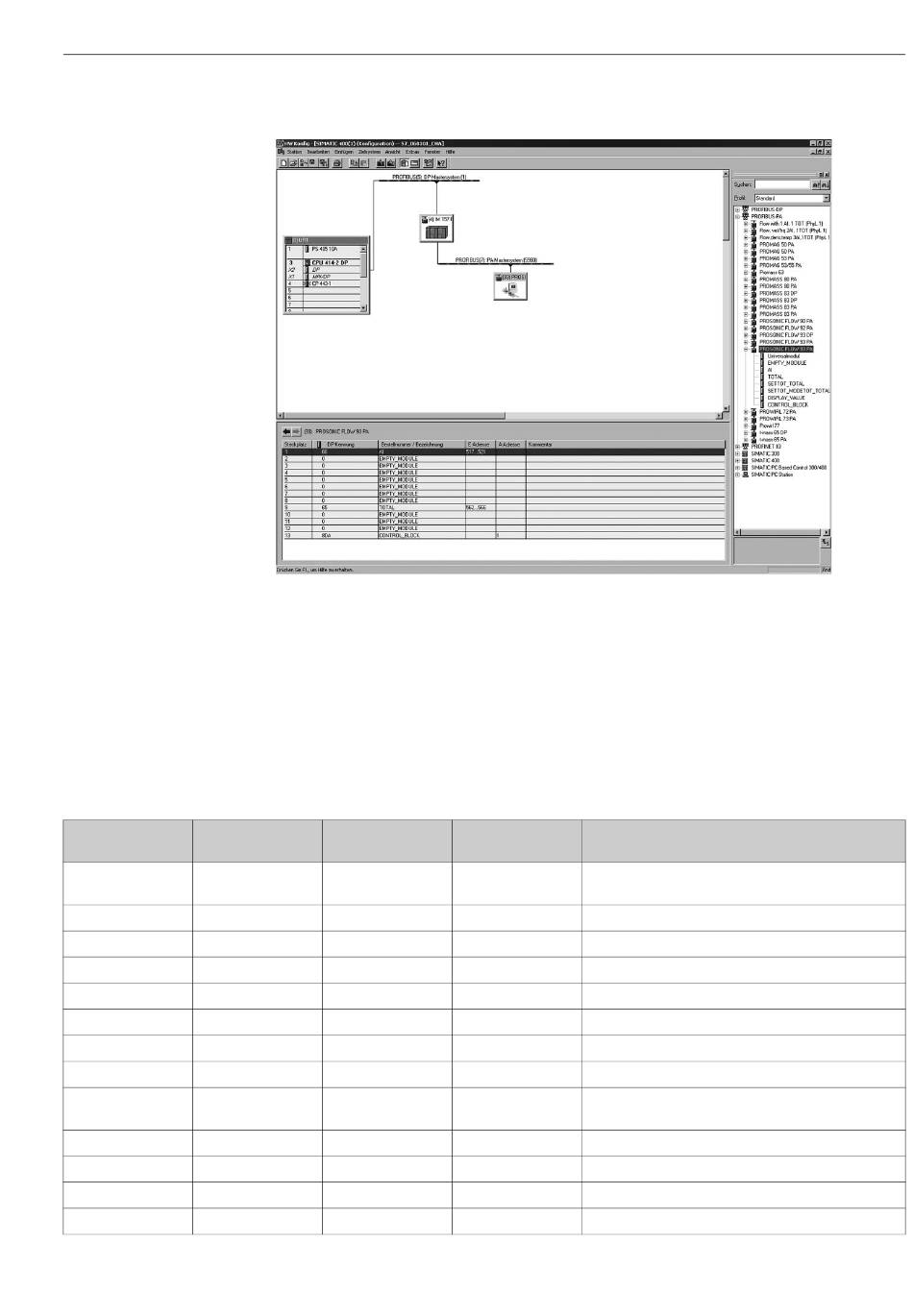

Abb. 35: In diesem Projektierungsbeispiel werden nicht benötigte Module durch das Modul EMPTY_MODULE ersetzt.
Verwendet wird die Prosonic Flow 93 C GSD–Datei.
Mit dieser Konfiguration wird der Analog Input Funktionsblock 1 (Steckplatz 1), der Summen-
zählerwert TOTAL (Steckplatz 9) und die zyklische Steuerung von Gerätefunktionen
CONTROL_BLOCK (Steckplatz 13) aktiviert. Über den Analog Input Funktionsblock 1 wird der
Massefluss (Werkeinstellung) zyklisch vom Messgerät ausgelesen. Der Summenzähler ist „ohne
Konfiguration" projektiert. D.h. er liefert in diesem Beispiel über das Modul TOTAL nur den Sum-
menzählerwert für den Massefluss (Werkeinstellung) und kann nicht vom PROFIBUS Master
(Klasse 1) gesteuert werden.
Byte–Länge
Modul
Eingangsdaten
AI 5
–
–
–
–
–
–
–
TOTAL 5
–
–
–
–
Byte–Länge
Beschreibung
Ausgangsdaten
– Analog Input Funktionsblock 1
Ausgangsgröße → (Werkeinstellung)
– Leerplatz
– Leerplatz
– Leerplatz
– Leerplatz
– Leerplatz
– Leerplatz
– Leerplatz
Summenzähler Funktionsblock 1
–
TOTAL → Ausgangsgröße = aufsummiert (Werkeinstellung)
– Leerplatz
– Leerplatz
– Leerplatz
1 Steuerung Gerätefunktionen
Inbetriebnahme
A0008803
