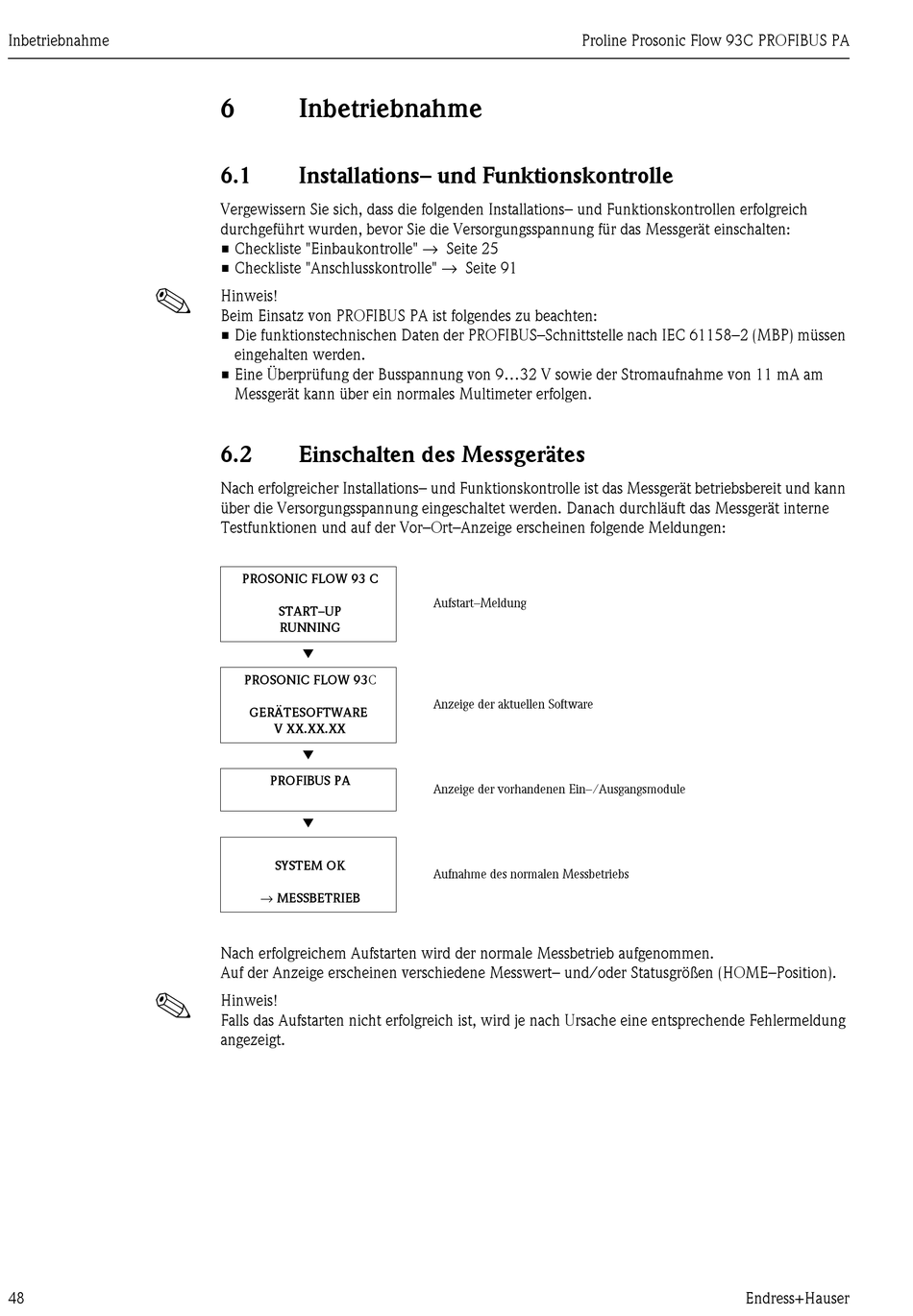

Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 48

Inbetriebnahme
!
!
48
6 Inbetriebnahme
6.1 Installations– und Funktionskontrolle
Vergewissern Sie sich, dass die folgenden Installations– und Funktionskontrollen erfolgreich
durchgeführt wurden, bevor Sie die Versorgungsspannung für das Messgerät einschalten:
• Checkliste "Einbaukontrolle" → Seite 25
• Checkliste "Anschlusskontrolle" → Seite 91
Hinweis!
Beim Einsatz von PROFIBUS PA ist folgendes zu beachten:
• Die funktionstechnischen Daten der PROFIBUS–Schnittstelle nach IEC 61158–2 (MBP) müssen
eingehalten werden.
• Eine Überprüfung der Busspannung von 9...32 V sowie der Stromaufnahme von 11 mA am
Messgerät kann über ein normales Multimeter erfolgen.
6.2 Einschalten des Messgerätes
Nach erfolgreicher Installations– und Funktionskontrolle ist das Messgerät betriebsbereit und kann
über die Versorgungsspannung eingeschaltet werden. Danach durchläuft das Messgerät interne
Testfunktionen und auf der Vor–Ort–Anzeige erscheinen folgende Meldungen:
PROSONIC FLOW 93 C
START–UP
RUNNING
Æ
PROSONIC FLOW 93C
GERÄTESOFTWARE
V XX.XX.XX
Æ
PROFIBUS PA
Æ
SYSTEM OK
→ MESSBETRIEB
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert– und/oder Statusgrößen (HOME–Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Proline Prosonic Flow 93C PROFIBUS PA
Aufstart–Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein–/Ausgangsmodule
Aufnahme des normalen Messbetriebs
