Proline Prosonic Flow 93C PROFIBUS PA
Reihenfolge
Steckplatz (Slot)
1
2
3
4
5
6
7
8
9 SETTOT_MODETOT_TOTAL
Endress+Hauser
6.6.4 Projektierungsbeispiele mit Simatic S7 HW–Konfig
Beispiel 1:

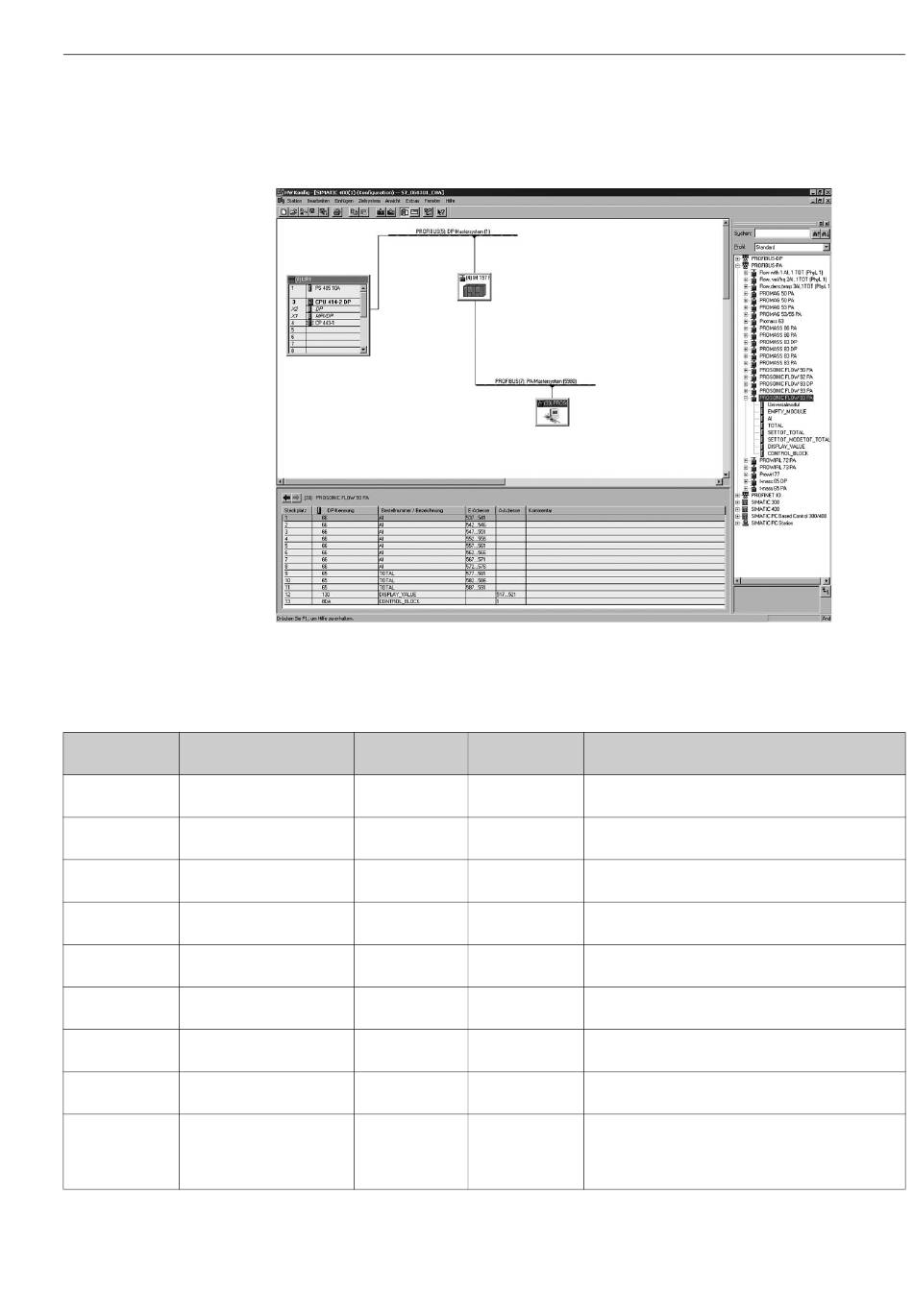

Abb. 34: Vollkonfiguration mittels der Prosonic Flow 93 C GSD–Datei
Bei der Konfiguration der Module im PROFIBUS Master (Klasse 1) muss die folgende Reihenfolge
unbedingt eingehalten werden:
Byte–Länge
Modul
Eingangsdaten
AI 5
AI 5
AI 5
AI 5
AI 5
AI 5
AI 5
AI 5
5
Byte–Länge
Beschreibung
Ausgangsdaten
– Analog Input Funktionsblock 1
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 2
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 3
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 4
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 5
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 6
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 7
Ausgangsgröße → (Werkeinstellung)
– Analog Input Funktionsblock 8
Ausgangsgröße → (Werkeinstellung)
Summenzähler Funktionsblock 1
TOTAL → Ausgangsgröße = aufsummiert (Werkeinstellung)
2
SETTOT → Steuerung Summenzähler
MODETOT → Konfiguration Summenzähler
Inbetriebnahme
A0008802
