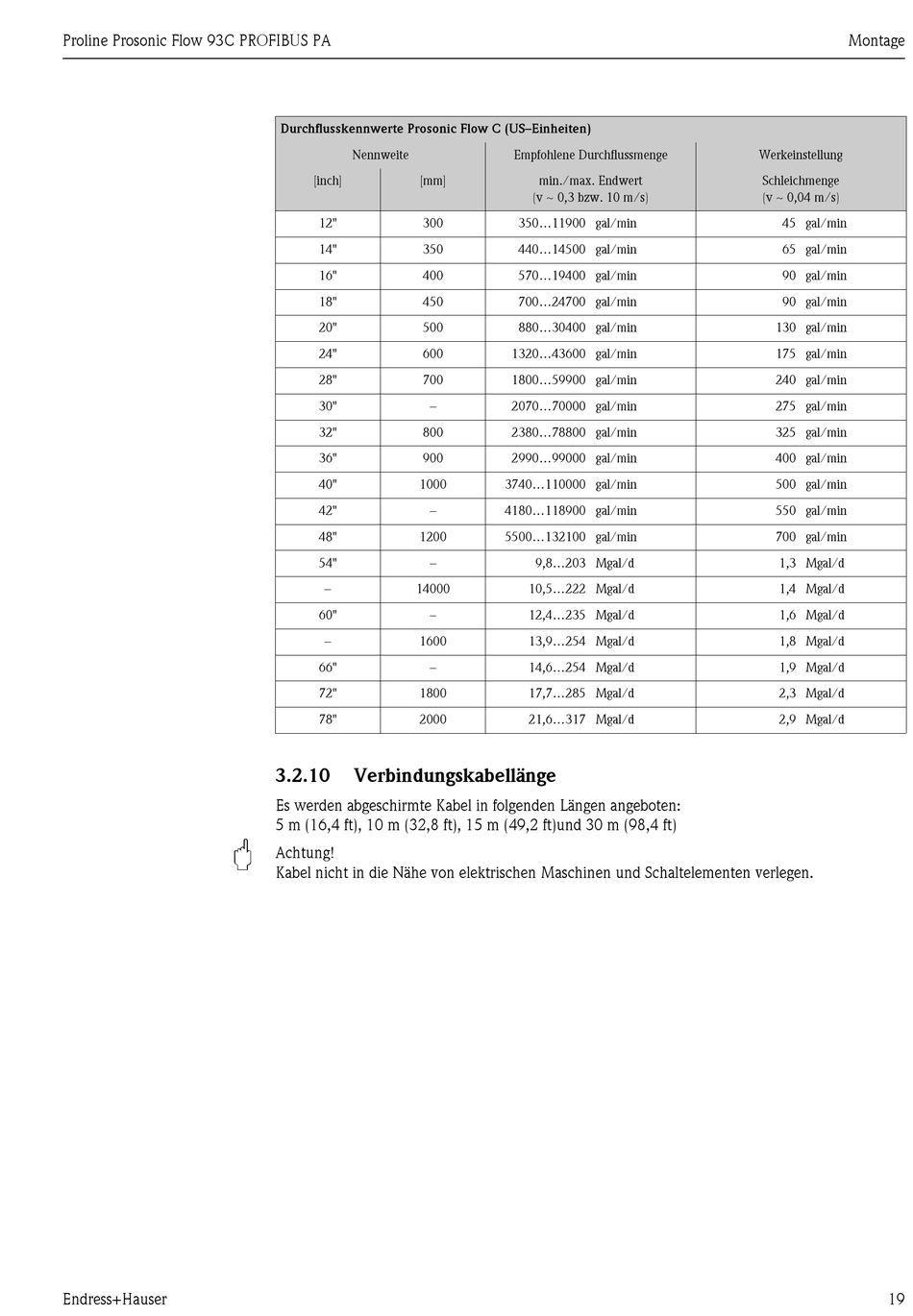

Durchflusskennwerte Prosonic Flow C (US–Einheiten)
Nennweite
[inch]
12"
14"
16"
18"
20"
24"
28"
30"
32"
36"
40"
42"
48"
54"
–
60"
–
66"
72"
78"
3.2.10 Verbindungskabellänge
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m (16,4 ft), 10 m (32,8 ft), 15 m (49,2 ft)und 30 m (98,4 ft)
"
Achtung!
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
Empfohlene Durchflussmenge
[mm] min./max. Endwert
(v ~ 0,3 bzw. 10 m/s)
300 350...11900 gal/min
350 440...14500 gal/min
400 570...19400 gal/min
450 700...24700 gal/min
500 880...30400 gal/min
600 1320...43600 gal/min
700 1800...59900 gal/min
– 2070...70000 gal/min
800 2380...78800 gal/min
900 2990...99000 gal/min
1000 3740...110000 gal/min
– 4180...118900 gal/min
1200 5500...132100 gal/min
– 9,8...203 Mgal/d
14000 10,5...222 Mgal/d
– 12,4...235 Mgal/d
1600 13,9...254 Mgal/d
– 14,6...254 Mgal/d
1800 17,7...285 Mgal/d
2000 21,6...317 Mgal/d
Montage
Werkeinstellung
Schleichmenge
(v ~ 0,04 m/s)
45 gal/min
65 gal/min
90 gal/min
90 gal/min
130 gal/min
175 gal/min
240 gal/min
275 gal/min
325 gal/min
400 gal/min
500 gal/min
550 gal/min
700 gal/min
1,3 Mgal/d
1,4 Mgal/d
1,6 Mgal/d
1,8 Mgal/d
1,9 Mgal/d
2,3 Mgal/d
2,9 Mgal/d
