Endress+Hauser Proline Prosonic Flow 93 C Betriebsanleitung Seite 15

Proline Prosonic Flow 93C PROFIBUS PA
Endress+Hauser
3.2.3 Fallleitungen
Der nachfolgende Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung.
Rohrverengungen oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite
verhindern das Leerlaufen des Rohres während der Messung.

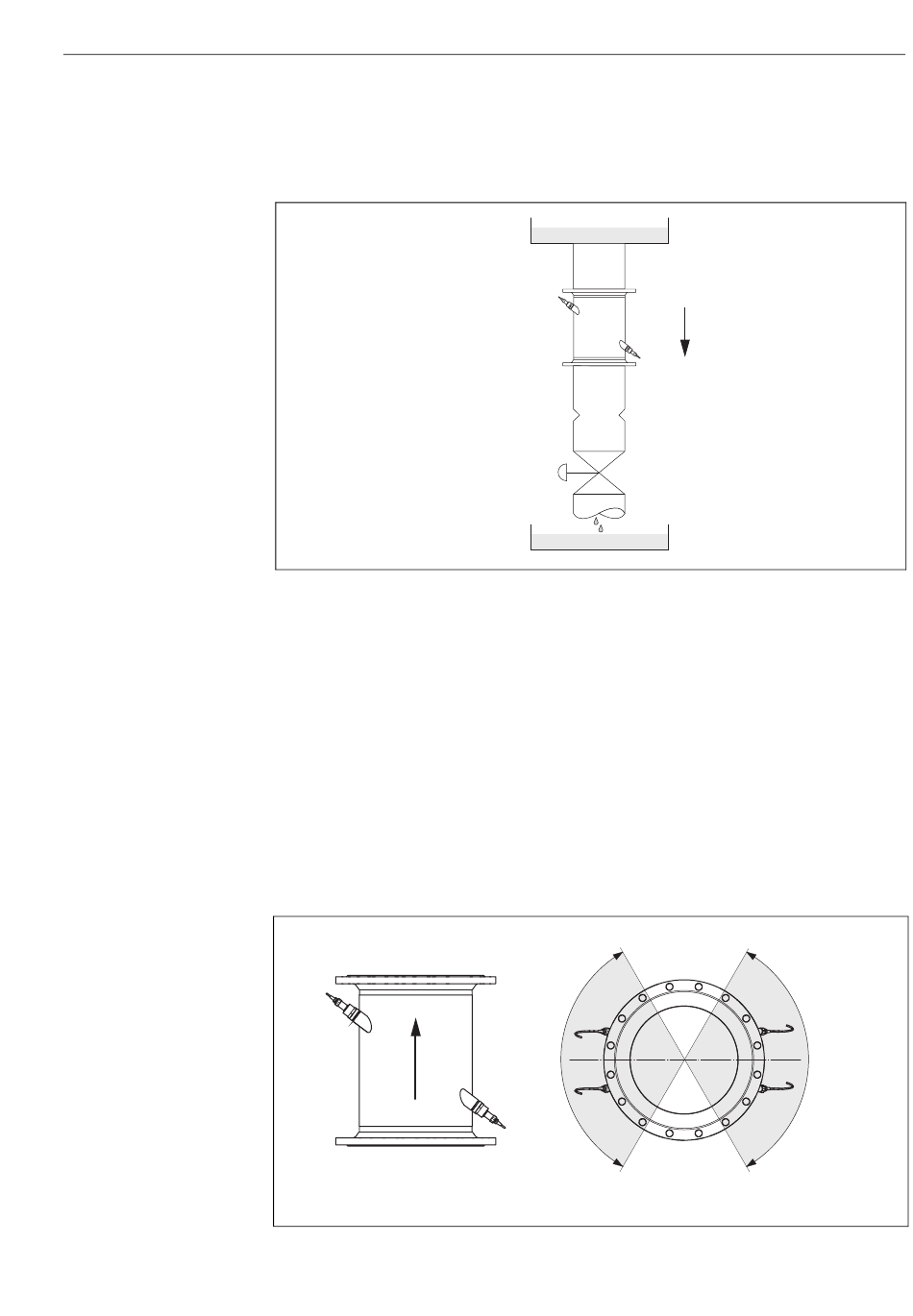

Abb. 8: Einbau in eine Fallleitung
1 = Vorratstank, 2 = Messsensoren, 3 = Blende, Rohrverengung, 4 = Ventil, 5 = Abfüllbehälter
3.2.4 Einbaulage
Vertikale Einbaulage
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Mitgeführte Feststoffe sin-
ken nach unten. Gase steigen bei stehendem Messstoff aus dem Messsensorbereich. Die Rohrlei-
tung kann zudem vollständig entleert und vor Ablagerungen geschützt werden.
Horizontale Einbaulage
Im empfohlenen Einbaubereich (c, max. 120°) bei horizontaler Einbaulage (Ansicht B) können
Gas– und Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die
Messung weniger beeinflussen
A
Abb. 9: Einbaulage (A = vertikal, B = horizontal, c = Empfohlener Einbaubereich max. 120°)
1
2
3
4
5
c
Montage
c
B
A0008747
A0008748
15
