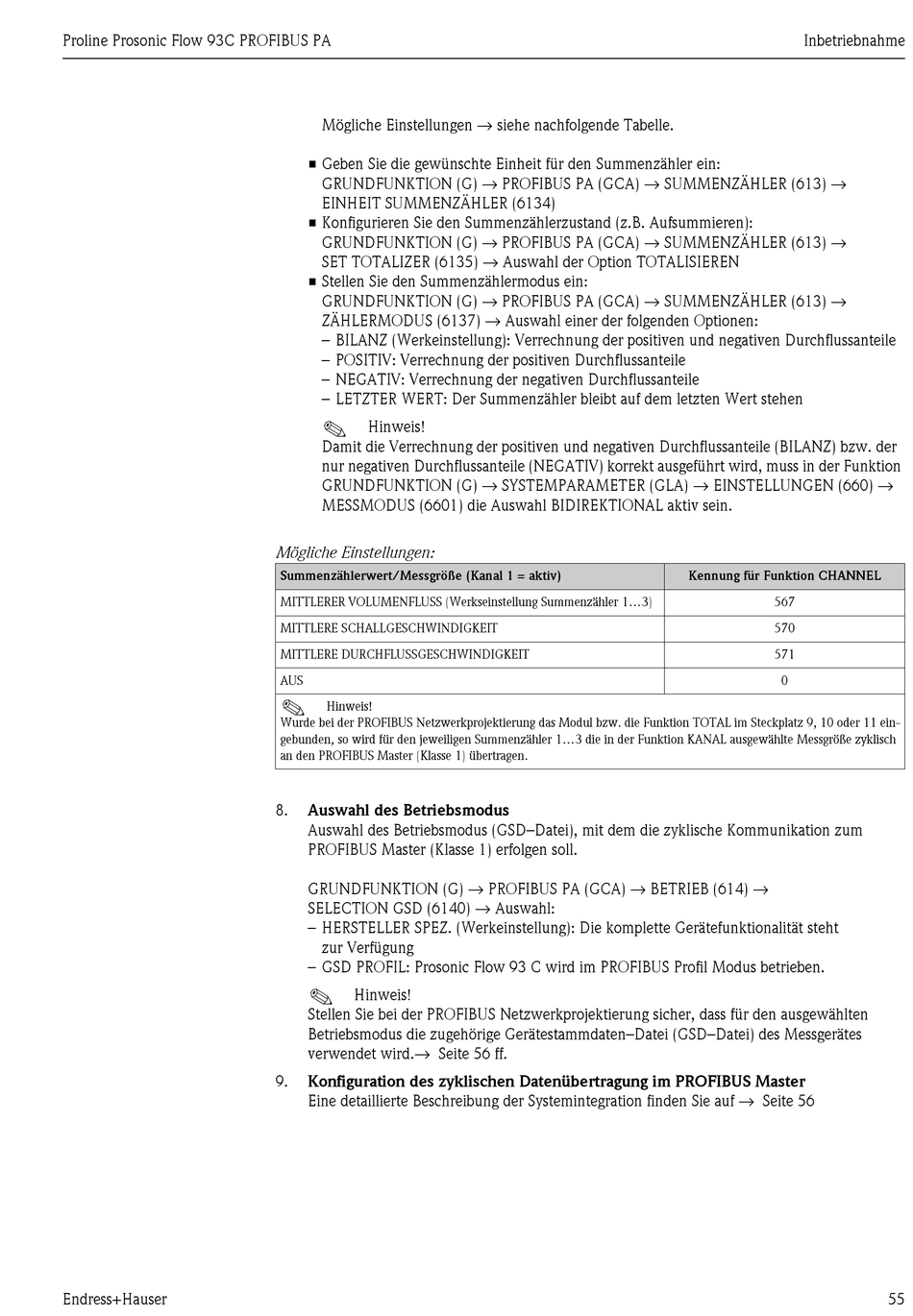

Proline Prosonic Flow 93C PROFIBUS PA
Endress+Hauser
Mögliche Einstellungen → siehe nachfolgende Tabelle.
• Geben Sie die gewünschte Einheit für den Summenzähler ein:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
EINHEIT SUMMENZÄHLER (6134)
• Konfigurieren Sie den Summenzählerzustand (z.B. Aufsummieren):
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
SET TOTALIZER (6135) → Auswahl der Option TOTALISIEREN
• Stellen Sie den Summenzählermodus ein:
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER (613) →
ZÄHLERMODUS (6137) → Auswahl einer der folgenden Optionen:
– BILANZ (Werkeinstellung): Verrechnung der positiven und negativen Durchflussanteile
– POSITIV: Verrechnung der positiven Durchflussanteile
– NEGATIV: Verrechnung der negativen Durchflussanteile
– LETZTER WERT: Der Summenzähler bleibt auf dem letzten Wert stehen
!
Hinweis!
Damit die Verrechnung der positiven und negativen Durchflussanteile (BILANZ) bzw. der
nur negativen Durchflussanteile (NEGATIV) korrekt ausgeführt wird, muss in der Funktion
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) die Auswahl BIDIREKTIONAL aktiv sein.
Mögliche Einstellungen:
Summenzählerwert/Messgröße (Kanal 1 = aktiv)
MITTLERER VOLUMENFLUSS (Werkseinstellung Summenzähler 1...3)
MITTLERE SCHALLGESCHWINDIGKEIT
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
AUS
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul bzw. die Funktion TOTAL im Steckplatz 9, 10 oder 11 ein-
gebunden, so wird für den jeweiligen Summenzähler 1...3 die in der Funktion KANAL ausgewählte Messgröße zyklisch
an den PROFIBUS Master (Klasse 1) übertragen.
8. Auswahl des Betriebsmodus
Auswahl des Betriebsmodus (GSD–Datei), mit dem die zyklische Kommunikation zum
PROFIBUS Master (Klasse 1) erfolgen soll.
GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → BETRIEB (614) →
SELECTION GSD (6140) → Auswahl:
– HERSTELLER SPEZ. (Werkeinstellung): Die komplette Gerätefunktionalität steht
zur Verfügung
– GSD PROFIL: Prosonic Flow 93 C wird im PROFIBUS Profil Modus betrieben.
!
Hinweis!
Stellen Sie bei der PROFIBUS Netzwerkprojektierung sicher, dass für den ausgewählten
Betriebsmodus die zugehörige Gerätestammdaten–Datei (GSD–Datei) des Messgerätes
verwendet wird.→ Seite 56 ff.
9. Konfiguration des zyklischen Datenübertragung im PROFIBUS Master
Eine detaillierte Beschreibung der Systemintegration finden Sie auf → Seite 56
Inbetriebnahme
Kennung für Funktion CHANNEL
567
570
571
0
