4.2 Anschluss der Sensorverbindungskabel
4.2.1 Anschluss Prosonic Flow P / W / U / DDU 18 / DDU 19
Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen.
Installieren bzw. verdrahten Sie das Messgerät nicht unter Netzspannung.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse–Erdanschluss, bevor die
Hilfsenergie angelegt wird.
1. Messumformer: Schrauben lösen und Deckel (1) vom Anschlussklemmenraum entfernen.
2. Blinddeckel für für die Kabeleinführungen für Kanal 1 (CH1) bzw. Kanal 2 (CH 2) entfernen.
3. Spezialkabeleinführung, welche mit den Sensoren mitgeliefert wird, demontieren. Beide Sen-
sorverbindungskabel durch den Deckel (6) der Kabelverschraubung in den Anschlussklem-
menraum führen.
4. Die Kabelfesthaltehülsen (9) der beiden Sensorkabel exakt nebeneinander platzieren. Erdkon-
taktklemmen (10) hinunterdrehen und festschrauben. Dadurch wird eine einwandfreie
Erdung gewährleistet.
5. Die Gummidichtung (7) mit einem geeigneten Werkzeug, z.B. einem großen Schraubendre-
her, entlang der seitlich geschlitzten Löcher so spreizen, dass beide Sensorkabel eingeklemmt
werden können. Gummidichtung in die Kabelverschraubungshalterung (8) hochschieben.
Deckel der Kabelverschraubung (6) dicht verschließen.
6. Sensorkabelstecker analog der in Abb. 18 dargestellten Anordnung einstecken.
7. Messumformer: Deckel (1) auf den Anschlussklemmenraum festschrauben.
A
1

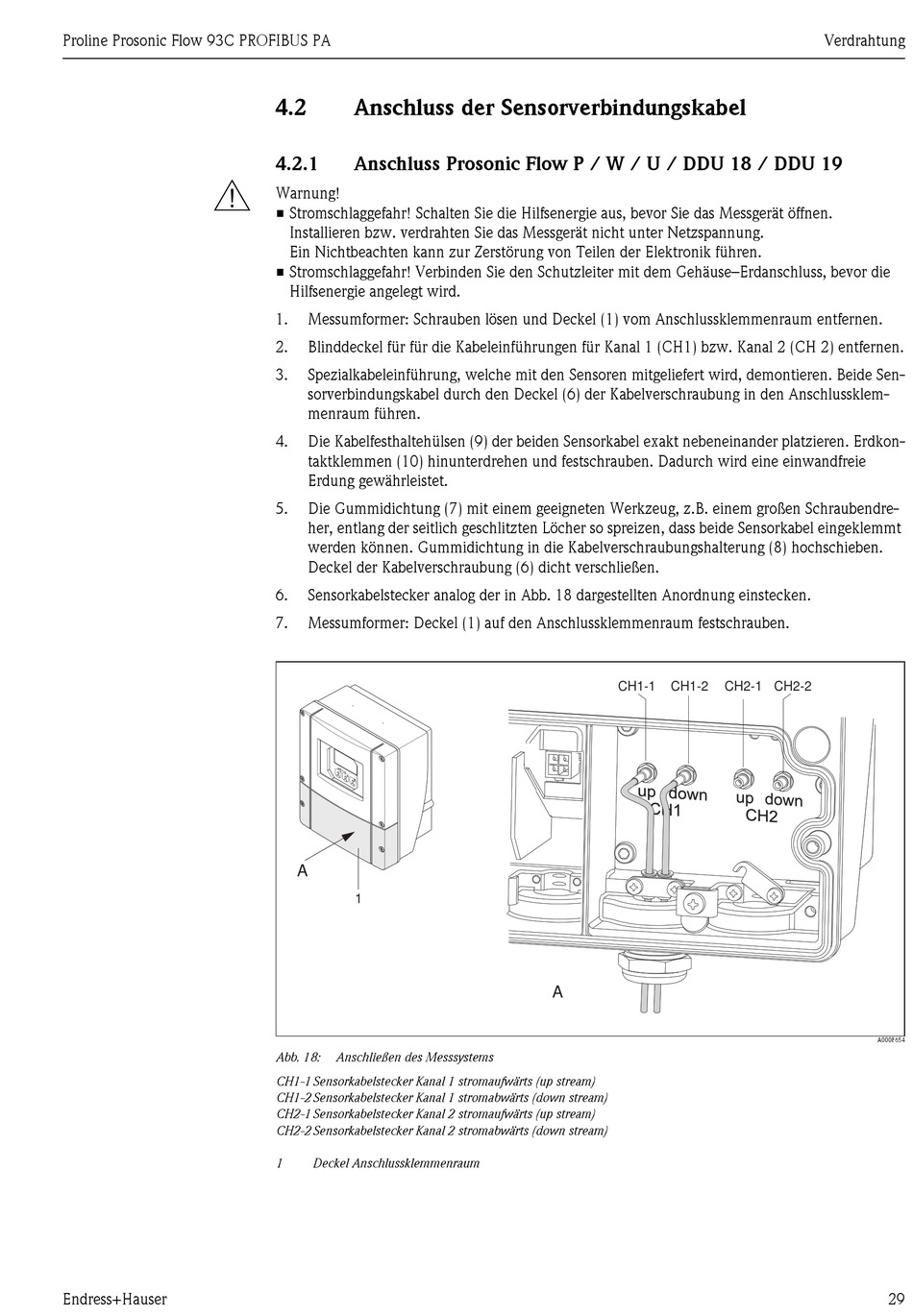

Abb. 18: Anschließen des Messsystems
CH1-1 Sensorkabelstecker Kanal 1 stromaufwärts (up stream)
CH1-2 Sensorkabelstecker Kanal 1 stromabwärts (down stream)
CH2-1 Sensorkabelstecker Kanal 2 stromaufwärts (up stream)
CH2-2 Sensorkabelstecker Kanal 2 stromabwärts (down stream)
1 Deckel Anschlussklemmenraum
CH1-1 CH1-2 CH2-1 CH2-2
A
