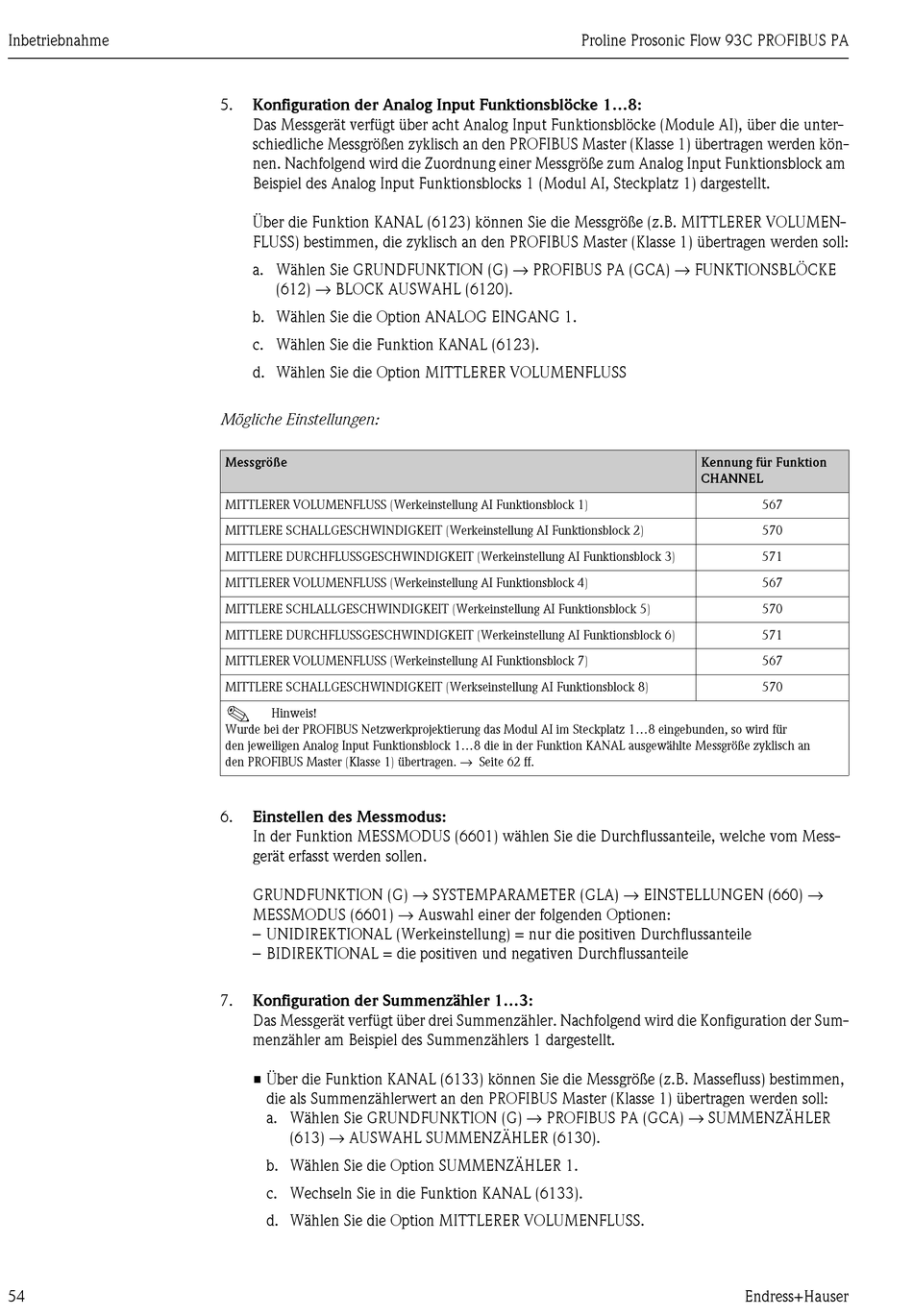

Inbetriebnahme
54
5. Konfiguration der Analog Input Funktionsblöcke 1...8:
Das Messgerät verfügt über acht Analog Input Funktionsblöcke (Module AI), über die unter-
schiedliche Messgrößen zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden kön-
nen. Nachfolgend wird die Zuordnung einer Messgröße zum Analog Input Funktionsblock am
Beispiel des Analog Input Funktionsblocks 1 (Modul AI, Steckplatz 1) dargestellt.
Über die Funktion KANAL (6123) können Sie die Messgröße (z.B. MITTLERER VOLUMEN-
FLUSS) bestimmen, die zyklisch an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → FUNKTIONSBLÖCKE
(612) → BLOCK AUSWAHL (6120).
b. Wählen Sie die Option ANALOG EINGANG 1.
c. Wählen Sie die Funktion KANAL (6123).
d. Wählen Sie die Option MITTLERER VOLUMENFLUSS
Mögliche Einstellungen:
Messgröße
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 1)
MITTLERE SCHALLGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 3)
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 4)
MITTLERE SCHLALLGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 5)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT (Werkeinstellung AI Funktionsblock 6)
MITTLERER VOLUMENFLUSS (Werkeinstellung AI Funktionsblock 7)
MITTLERE SCHALLGESCHWINDIGKEIT (Werkseinstellung AI Funktionsblock 8)
!
Hinweis!
Wurde bei der PROFIBUS Netzwerkprojektierung das Modul AI im Steckplatz 1...8 eingebunden, so wird für
den jeweiligen Analog Input Funktionsblock 1...8 die in der Funktion KANAL ausgewählte Messgröße zyklisch an
den PROFIBUS Master (Klasse 1) übertragen. → Seite 62 ff.
6. Einstellen des Messmodus:
In der Funktion MESSMODUS (6601) wählen Sie die Durchflussanteile, welche vom Mess-
gerät erfasst werden sollen.
GRUNDFUNKTION (G) → SYSTEMPARAMETER (GLA) → EINSTELLUNGEN (660) →
MESSMODUS (6601) → Auswahl einer der folgenden Optionen:
– UNIDIREKTIONAL (Werkeinstellung) = nur die positiven Durchflussanteile
– BIDIREKTIONAL = die positiven und negativen Durchflussanteile
7. Konfiguration der Summenzähler 1...3:
Das Messgerät verfügt über drei Summenzähler. Nachfolgend wird die Konfiguration der Sum-
menzähler am Beispiel des Summenzählers 1 dargestellt.
• Über die Funktion KANAL (6133) können Sie die Messgröße (z.B. Massefluss) bestimmen,
die als Summenzählerwert an den PROFIBUS Master (Klasse 1) übertragen werden soll:
a. Wählen Sie GRUNDFUNKTION (G) → PROFIBUS PA (GCA) → SUMMENZÄHLER
(613) → AUSWAHL SUMMENZÄHLER (6130).
b. Wählen Sie die Option SUMMENZÄHLER 1.
c. Wechseln Sie in die Funktion KANAL (6133).
d. Wählen Sie die Option MITTLERER VOLUMENFLUSS.
Proline Prosonic Flow 93C PROFIBUS PA
Kennung für Funktion
CHANNEL
Endress+Hauser
567
570
571
567
570
571
567
570
