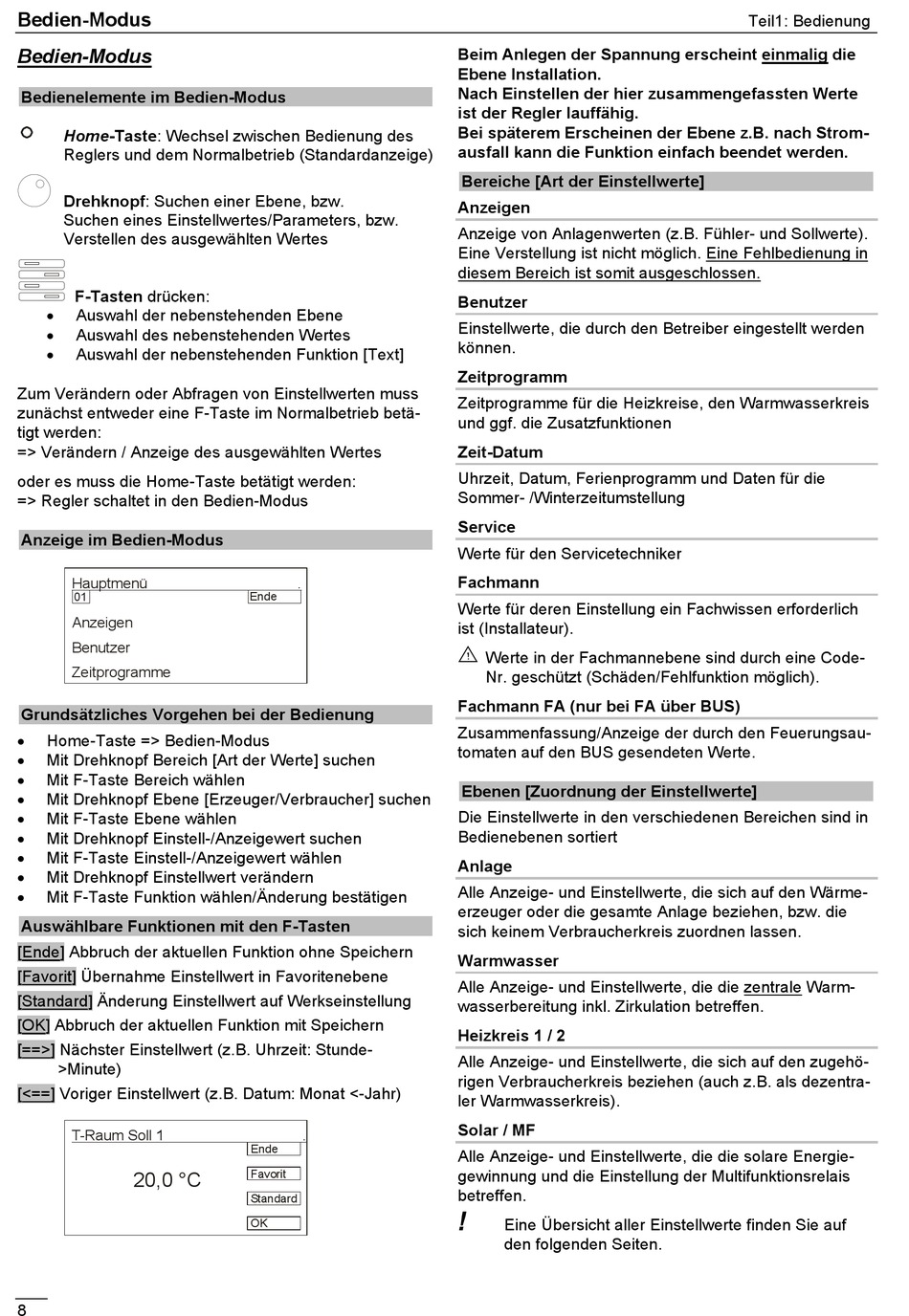

Bedien-Modus

Bedien-Modus

Bedienelemente im Bedien-Modus

Home-Taste: Wechsel zwischen Bedienung des
Reglers und dem Normalbetrieb (Standardanzeige)
Drehknopf: Suchen einer Ebene, bzw.
Suchen eines Einstellwertes/Parameters, bzw.
Verstellen des ausgewählten Wertes
F-Tasten drücken:

Auswahl der nebenstehenden Ebene

Auswahl des nebenstehenden Wertes

Auswahl der nebenstehenden Funktion [Text]
Zum Verändern oder Abfragen von Einstellwerten muss
zunächst entweder eine F-Taste im Normalbetrieb betä-
tigt werden:
=> Verändern / Anzeige des ausgewählten Wertes
oder es muss die Home-Taste betätigt werden:
=> Regler schaltet in den Bedien-Modus

Anzeige im Bedien-Modus

Hauptmenü
01

Anzeigen

Benutzer

Zeitprogramme
Grundsätzliches Vorgehen bei der Bedienung

Home-Taste => Bedien-Modus

Mit Drehknopf Bereich [Art der Werte] suchen

Mit F-Taste Bereich wählen

Mit Drehknopf Ebene [Erzeuger/Verbraucher] suchen

Mit F-Taste Ebene wählen

Mit Drehknopf Einstell-/Anzeigewert suchen

Mit F-Taste Einstell-/Anzeigewert wählen

Mit Drehknopf Einstellwert verändern

Mit F-Taste Funktion wählen/Änderung bestätigen
Auswählbare Funktionen mit den F-Tasten
[Ende] Abbruch der aktuellen Funktion ohne Speichern
[Favorit] Übernahme Einstellwert in Favoritenebene
[Standard] Änderung Einstellwert auf Werkseinstellung
[OK] Abbruch der aktuellen Funktion mit Speichern
[==>] Nächster Einstellwert (z.B. Uhrzeit: Stunde-
>Minute)
[<==] Voriger Einstellwert (z.B. Datum: Monat <-Jahr)
T-Raum Soll 1
20,0 °C
8
.
Ende
.
Ende
Favorit
Standard
OK
Beim Anlegen der Spannung erscheint einmalig die
Ebene Installation.
Nach Einstellen der hier zusammengefassten Werte
ist der Regler lauffähig.
Bei späterem Erscheinen der Ebene z.B. nach Strom-
ausfall kann die Funktion einfach beendet werden.

Bereiche [Art der Einstellwerte]

Anzeigen
Anzeige von Anlagenwerten (z.B. Fühler- und Sollwerte).
Eine Verstellung ist nicht möglich. Eine Fehlbedienung in
diesem Bereich ist somit ausgeschlossen.
Benutzer
Einstellwerte, die durch den Betreiber eingestellt werden
können.

Zeitprogramm

Zeitprogramme für die Heizkreise, den Warmwasserkreis
und ggf. die Zusatzfunktionen

Zeit-Datum

Uhrzeit, Datum, Ferienprogramm und Daten für die
Sommer- /Winterzeitumstellung

Service

Werte für den Servicetechniker

Fachmann

Werte für deren Einstellung ein Fachwissen erforderlich
ist (Installateur).
E
Werte in der Fachmannebene sind durch eine Code-
Nr. geschützt (Schäden/Fehlfunktion möglich).
Fachmann FA (nur bei FA über BUS)
Zusammenfassung/Anzeige der durch den Feuerungsau-
tomaten auf den BUS gesendeten Werte.

Ebenen [Zuordnung der Einstellwerte]

Die Einstellwerte in den verschiedenen Bereichen sind in
Bedienebenen sortiert

Anlage

Alle Anzeige- und Einstellwerte, die sich auf den Wärme-
erzeuger oder die gesamte Anlage beziehen, bzw. die
sich keinem Verbraucherkreis zuordnen lassen.

Warmwasser

Alle Anzeige- und Einstellwerte, die die zentrale Warm-
wasserbereitung inkl. Zirkulation betreffen.

Heizkreis 1 / 2

Alle Anzeige- und Einstellwerte, die sich auf den zugehö-
rigen Verbraucherkreis beziehen (auch z.B. als dezentra-
ler Warmwasserkreis).

Solar / MF

Alle Anzeige- und Einstellwerte, die die solare Energie-
gewinnung und die Einstellung der Multifunktionsrelais
betreffen.
!
Eine Übersicht aller Einstellwerte finden Sie auf
den folgenden Seiten.
Teil1: Bedienung
